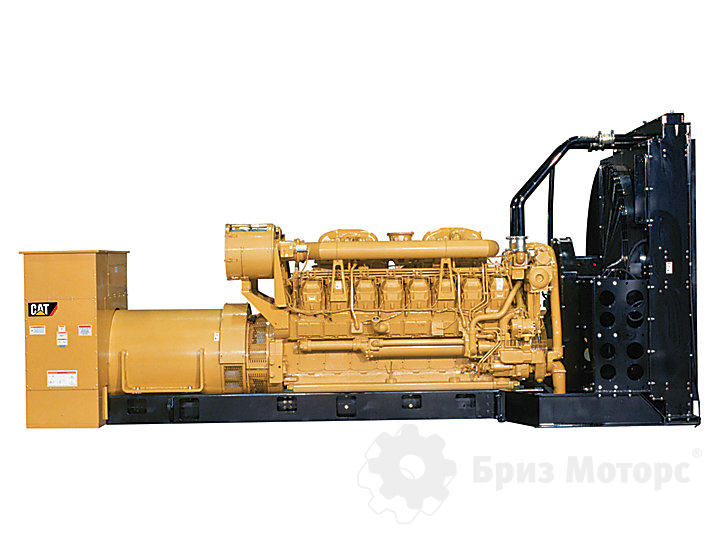

Дизельный генератор (ДГУ) Caterpillar 3516B, 1 800 кВт (1,80 МВт)
| Количество фаз | 3 фазы |
| Напряжение (В) | 230/400 В |
| Исполнение | открытое, кожух, контейнер |
| Вид | на раме |
| Модель | 3516B |
| Макс. мощность (кВА / кВт) | 2273 |
| Номин. мощность (кВА / кВт) | 2500 |
| Максимальная сила тока, А | 3600 |
| Наименование открытой электростанции | Caterpillar |
| Расход топлива при 80% нагрузке | 500.40 |

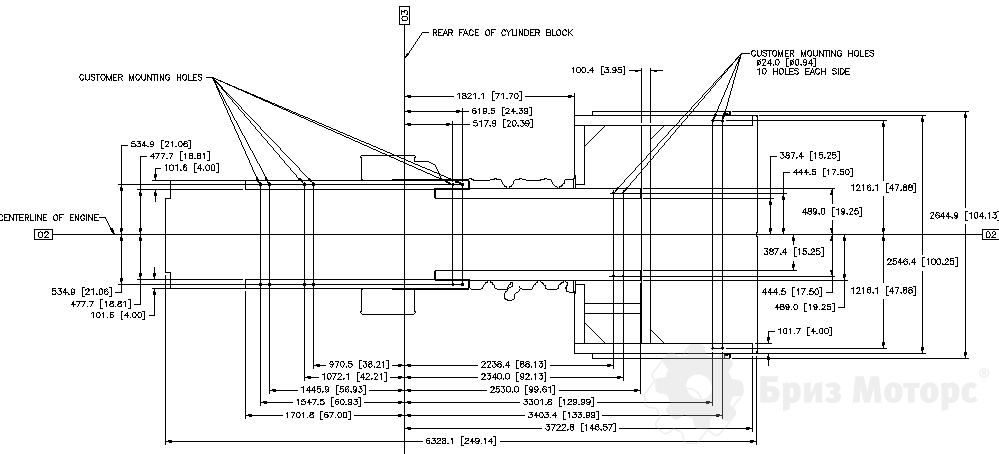

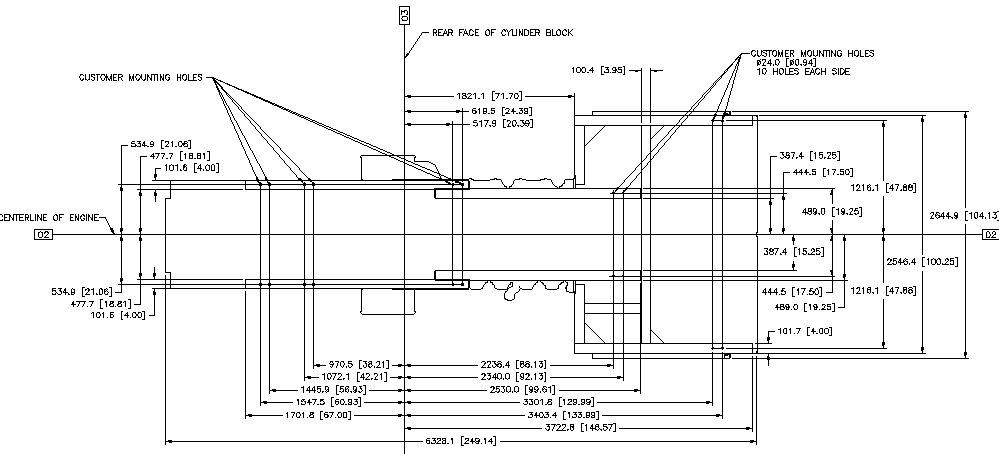

| Габариты электростанции открытое исполнение | 6227x2546x2545 |
| Масса электростанции открытое исполнение | 16250 |
| Основная мощность | 2273 кВА / 1818 кВт |
| Резервная мощность | 2500 кВА / 2000 кВт |
| id товара аналога | 15626 |
| Количество и размещение цилиндров | 16, V-образное |
| Объем двигателя (л) | 78 |
| Номинальный ток в основном режиме, А | 3280 |
| Напряжение, В | 230/400 |
| Частота вращения, об/мин | 1500 |
| Объём масляной системы, л | 416 |
| Удельный расход топлива, л/кВт*ч | 0.275 |
| Расход топлива при 100% нагрузке, л/час | 500.4 |
| Расход топлива при 75% нагрузке, л/час | 375.4 |
| Расход топлива при 50% нагрузке, л/час | 250.4 |
| Производитель генератора | Caterpillar |
| Модель генератора | SR4B |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| КПД двигателя | 38.3 |
| КПД альтернатора | 93.2 |
| КПД силовой установки | 35.7 |
| Габариты, мм - открытое | 6227x2546x2545 |
| Масса, кг - открытая | 16250 |

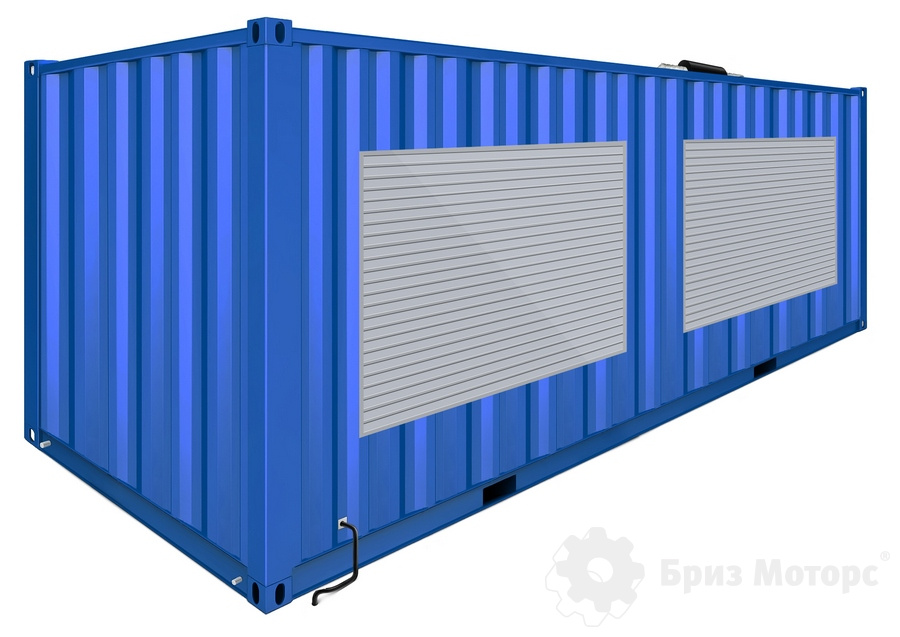

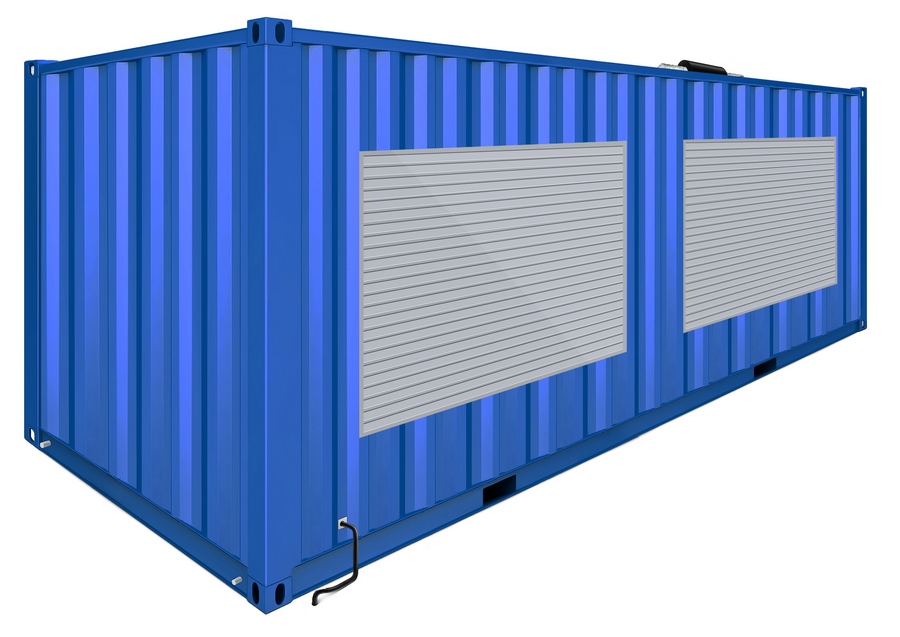

| Размер, мм - контейнер | по техническому заданию заказчика |
| Ёмкость бака, л (контейнер) | 1000, 3000 или 5000 |
| Макс. автономия (бак 1000 л.), ч | 2.7 |
| Макс. автономия (бак 2000 л.), ч | 5.3 |
| Макс. автономия (бак 5000 л.), ч | 13.3 |
| Производитель двигателя-строка | Caterpillar |
| Производитель | Caterpillar |
| Модель двигателя | 3516B |
| Мощность, кВт | 1800 |
| Страна производства | США |
| Тип впуска | Турбированный с охлаждением |
| Охлаждение | жидкостное |
| Мощность, кВт | 1800 |

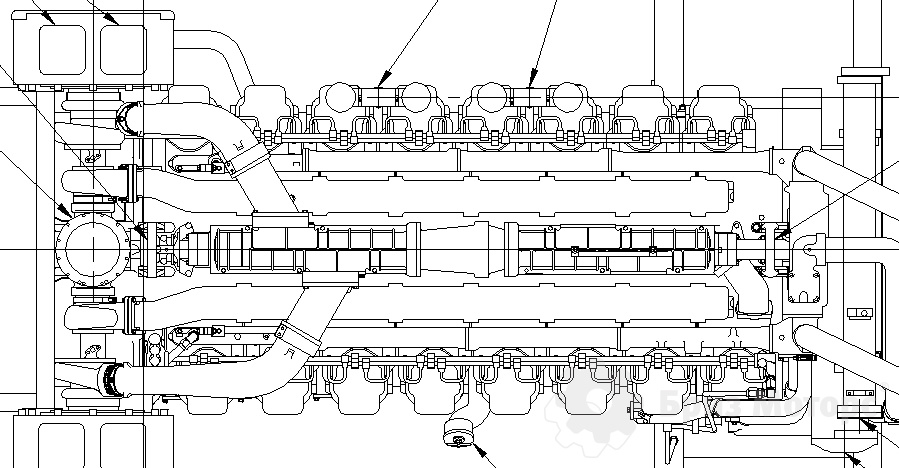

| Двигатель | |
| Производитель | Caterpillar |
| Модель двигателя | 3516B |
| Количество и размещение цилиндров | 16, V-образное |
| Тип впуска | Турбированный с охлаждением |
| Частота вращения, об/мин | 1500 |
| Охлаждение | жидкостное |
| Объем двигателя (л) | 78 |
| Объём масляной системы, л | 416 |
| Удельный расход топлива, л/кВт*ч | 0.275 |
| Расход топлива при 50% нагрузке, л/час | 250.4 |
| Расход топлива при 75% нагрузке, л/час | 375.4 |
| Расход топлива при 80% нагрузке | 500.40 |
| Расход топлива при 100% нагрузке, л/час | 500.4 |
| Генератор | |
| Производитель генератора | Caterpillar |
| Модель генератора | SR4B |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| Габариты и вес (открытое исполнение) | |
| Габариты, мм - открытое | 6227x2546x2545 |
| Масса, кг - открытая | 16250 |
| Описание 3516B в PDF | |
| Техническое описание 3516B | |
Дизельный генератор (ДГУ) Caterpillar 3516B, 1 800 кВт (1,80 МВт)
Дизельная электростанция Caterpillar 3516B мощностью 1 800 кВт (1,80 МВт) - американская установка, рассчитанная на длительную работу под нагрузкой в составе распределительных сетей предприятия. Конструкция станции рассчитана на подключение крупных нагрузок и работу в составе резервных и основных вводов. По типу оборудования модель относится к дизельным электростанциям в контейнерном исполнении и поставляется в открытом исполнении на раме, шумозащитном кожухе и контейнерном исполнении.
Оборудование используют для резервирования подстанций, питания распределительных щитов цехов, систем водоподготовки, компрессорных установок и инженерной инфраструктуры предприятий.
Электростанция адаптирована для работы в составе автоматизированных систем энергоснабжения предприятия. При проектировании учитывают схемы селективной защиты и требования к надежности категорийных потребителей. Подробные рекомендации по этой теме приведены в материале, посвященном резервным электростанциям и их роли в энергоснабжении.
Воздушный фильтр с двойным фильтрующим элементом.
Сервисный индикатор.
Турбонагнетатель воздуха (по два на каждую сторону).
Промежуточный охладитель наддувочного воздуха.
Радиатор. Вентилятор.
Охладитель обратного топлива.
Помпа охлаждающей жидкости рубашки охлаждения, с приводом от двигателя.
Помпа охлаждающей жидкости охладителя воздуха, с приводом от двигателя.
Подогреватель антифриза электрический с помпой, 220В.
Термостаты в термостатной коробке.
Клапан слива охлаждающей жидкости.
Датчик уровня охлаждающей жидкости.
Охлаждающая жидкость СAT ELC с повышенным сроком эксплуатации
Сухой выхлопной коллектор
Турбины. Компенсаторы тепловых расширений.
Фланец системы газовыхлопа.
Колено системы газовыхлопа.
Глушитель системы газовыхлопа, степень
шумоглушения – 45 дБ, LH45-NB400-SP1.
Фильтры тонкой очистки топлива. Фильтр водоотделитель.
Ручной топливоподкачивающий насос.
Гибкие топливные шланги и трубопроводы
Генератор Бесщеточный, синхронный, двухподшипниковый.
Возбуждение на постоянных магнитах.
Регулятор статизма.
Автоматический цифровой регулятор напряжения.
Термостат антиконденсатного подогрева обмоток генератора.
Токовые трансформаторы дифференциальной защиты.
Защита по IP23. Изоляция класса H.
Регулятор оборотов Электронный ADEM3
Монтажная система Пружинные виброизоляционные опоры. Стальная рама.
ПАНЕЛЬ УПРАВЛЕНИЯ EMCP II+ CATERPILLAR
Панель управления с рабочим напряжением 24 В постоянного тока.
Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.
Запираемая дверца на петлях.
Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.
Подсветка панели.
Автоматическое управление запуском и остановом. Реостат регулировки напряжения.
Надежная система дистанционного измерения параметров переменного тока.
Цифровые индикаторы: Частоты вращения; Наработки в часах; Давления масла;
Температуры охлаждающей жидкости; Напряжения постоянного тока;
Линейного напряжения, фазного напряжения, фазного тока (А);
Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности
Защитные устройства со световой индикацией для останова по причине:
Пониженного давления масла;
Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;
Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)
Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;
перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности
3 свободных светодиода для дополнительных индикаторов (программируемые)
3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров
