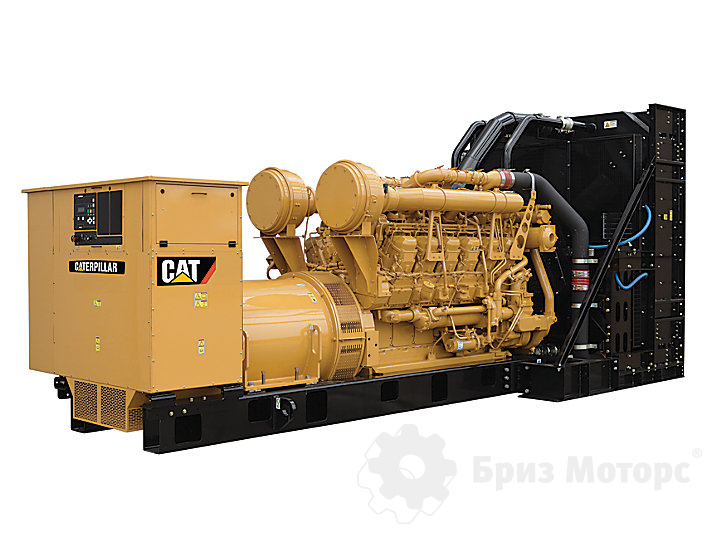

Дизельный генератор (ДГУ) Caterpillar 3516, 1 460 кВт (1,46 МВт)
| Количество фаз | 3 фазы |
| Автозапуск (АВР) | ручной пуск |
| Напряжение (В) | 230/400 В |
| Исполнение | открытое, кожух, контейнер |
| Вид | на раме |
| Модель | 3516 |
| Макс. мощность (кВА / кВт) | 1818 |
| Номин. мощность (кВА / кВт) | 2000 |
| Максимальная сила тока, А | 2880 |
| Наименование открытой электростанции | Caterpillar |

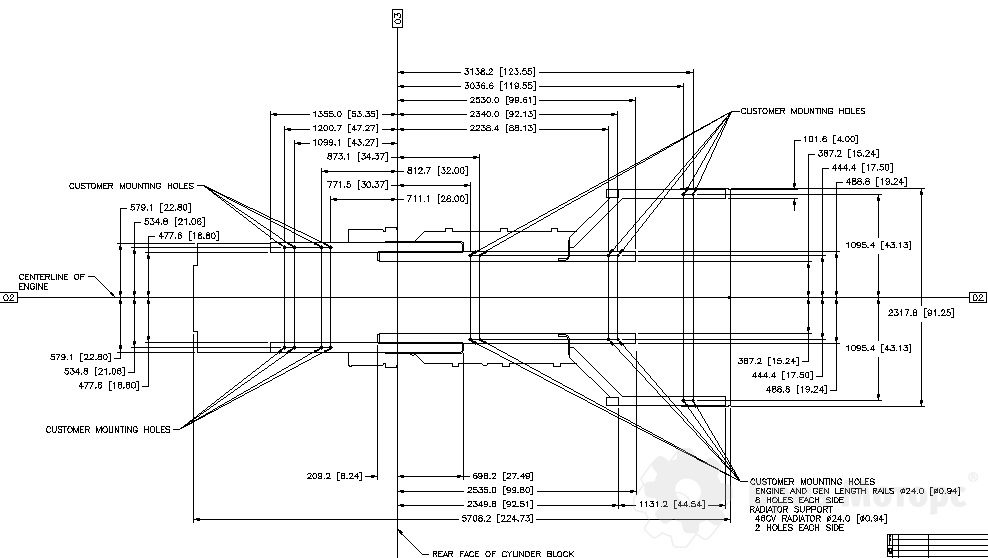

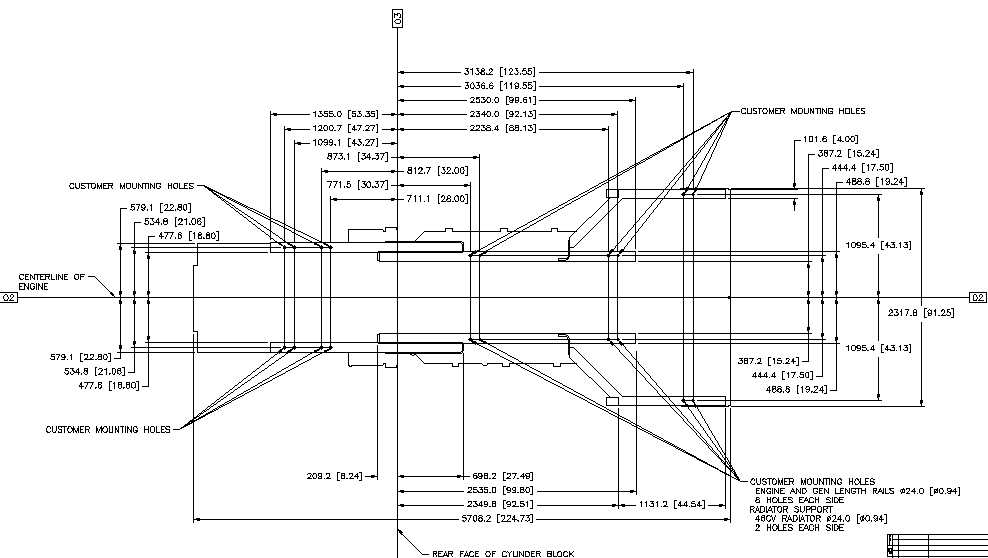

| Габариты электростанции открытое исполнение | 5731x2317x2545 |
| Масса электростанции открытое исполнение | 14780 |
| Основная мощность | 1818 кВА / 1455 кВт |
| Резервная мощность | 2000 кВА / 1600 кВт |
| id товара аналога | 15645 |
| Количество и размещение цилиндров | 16, V-образное |
| Объем двигателя (л) | 69 |
| Номинальный ток в основном режиме, А | 2624 |
| Напряжение, В | 230/400 |
| Частота вращения, об/мин | 1500 |
| Объём масляной системы, л | 401 |
| Удельный расход топлива, л/кВт*ч | 0.291 |
| Расход топлива при 100% нагрузке, л/час | 382 |
| Расход топлива при 75% нагрузке, л/час | 292 |
| Расход топлива при 50% нагрузке, л/час | 209 |
| Производитель генератора | Caterpillar |
| Модель генератора | SR4B |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| КПД двигателя | 36.3 |
| КПД альтернатора | 93 |
| КПД силовой установки | 33.8 |
| Габариты, мм - открытое | 5731x2317x2545 |
| Масса, кг - открытая | 14780 |
| Макс. автономия (бак 1000 л.), ч | 3.2 |
| Макс. автономия (бак 2000 л.), ч | 6.3 |
| Макс. автономия (бак 5000 л.), ч | 15.8 |
| Производитель двигателя-строка | Caterpillar |
| Производитель | Caterpillar |
| Модель двигателя | 3516 |
| Мощность, кВт | 1460 |
| Страна производства | США |
| Тип впуска | Турбированный с охлаждением |
| Охлаждение | жидкостное |
| Мощность, кВт | 1460 |
| Двигатель | |
| Производитель | Caterpillar |
| Модель двигателя | 3516 |
| Количество и размещение цилиндров | 16, V-образное |
| Тип впуска | Турбированный с охлаждением |
| Частота вращения, об/мин | 1500 |
| Охлаждение | жидкостное |
| Объем двигателя (л) | 69 |
| Объём масляной системы, л | 401 |
| Удельный расход топлива, л/кВт*ч | 0.291 |
| Расход топлива при 50% нагрузке, л/час | 209 |
| Расход топлива при 75% нагрузке, л/час | 292 |
| Расход топлива при 100% нагрузке, л/час | 382 |
| Генератор | |
| Производитель генератора | Caterpillar |
| Модель генератора | SR4B |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| Габариты и вес (открытое исполнение) | |
| Габариты, мм - открытое | 5731x2317x2545 |
| Масса, кг - открытая | 14780 |
| Описание 3516 в PDF | |
| Техническое описание 3516 | |
Дизельный генератор (ДГУ) Caterpillar 3516, 1 460 кВт (1,46 МВт)

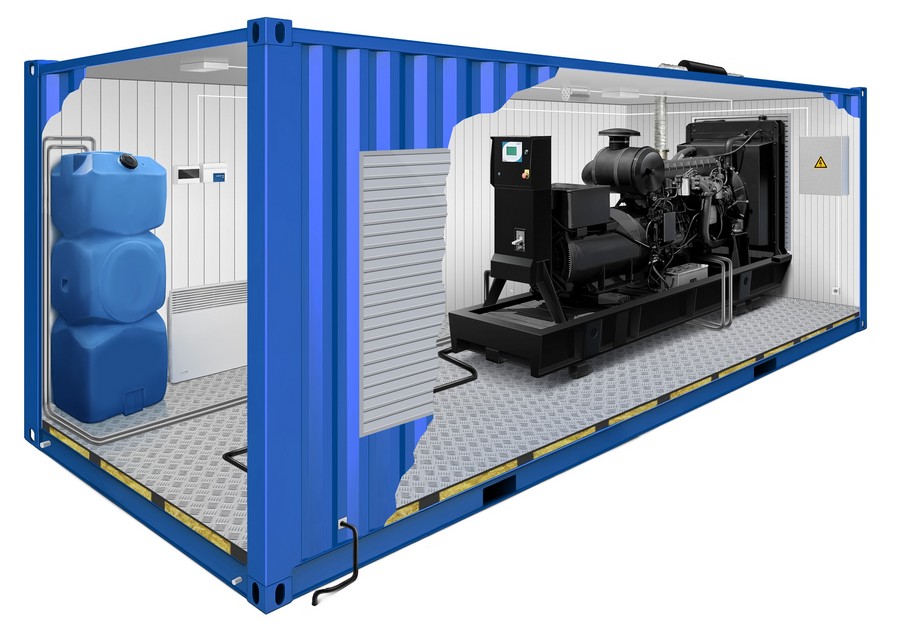

Дизельная электростанция Caterpillar 3516 мощностью 1 460 кВт (1,46 МВт) ориентирована на питание групп ответственных потребителей и работу в составе энергосистемы предприятия. Конструкция станции рассчитана на подключение крупных нагрузок и работу в составе резервных и основных вводов. По типу оборудования модель относится к дизельным электростанциям в контейнерном исполнении и поставляется в открытом исполнении на раме, шумозащитном кожухе и контейнерном исполнении.
ДЭС интегрируют в схемы электроснабжения промышленных парков, объектов энергетики, инфраструктуры связи и центров обработки данных как резервный или основной источник.
По системе управления электростанция оснащается ручным пуском, что упрощает интеграцию в схемы автоматического ввода и вывода в резерв. При проектировании учитывают схемы селективной защиты и требования к надежности категорийных потребителей. Подробные рекомендации по этой теме приведены в материале, посвященном микропроцессорным устройствам релейной защиты энергосистем.
Воздухоочиститель модульной конструкции с одним фильтрующим элементом для нормального режима работы с индикатором запыленности.
Насос рубашки охлаждения.
Насос контура охлаждения наддувочного воздуха*. Радиатор, рассчитанный на работу при температуре окружающего воздуха 43ºС.
Вентилятор радиатора и его привод с защитными кожухами. Дренажная линия с краном для слива охлаждающей жидкости.
Датчик уровня охлаждающей жидкости.
Устройство предупреждения о низком уровне охлаждающей жидкости и выключения двигателя
Устройство предупреждения о повышенной температуре охлаждающей жидкости и отключения двигателя Охлаждающая жидкость с увеличенным сроком службы
компании Caterpillar****
Выпускной коллектор
Фланец на выходе/выходах выполнен в соответствии со стандартом ANSI.
Фильтры тонкой очистки топлива. Охладитель обратного топлива Ручной насос для прокачки топлива.
Гибкие топливные шланги и трубопроводы
Трехфазный, бесщеточный, со статическим регулированием Возбудитель с постоянным магнитом
Цифровой регулятор напряжения с трехфазным регулированием
Электроизоляция класса H Подъем температуры класса F Концевая заделка шин Детекторы температуры обмотки
Нагревательные элементы, препятствующие конденсации влаги.
Электронный, работающий в изохронном режиме
EMCP II+ (установлена на генераторе и обращена к его задней части)
Смазочное масло.
Шестеренчатый насос смазочного масла. Встроенный маслоохладитель смазочного масла.
Масляный фильтр, наливная горловина и щуп для измерения уровня масла.
Маслосливной патрубок с краном Система эвакуации картерных газов
Балки, выполненные из конструкционной стали (330 мм). Пружинные виброамортизаторы (поставляются в разобранном виде)
Электростартер(ы), 24 В Зарядочный генератор, 45 А
Аккумуляторные батареи со стойкой и кабелями Выключатель массы аккумуляторных батарей
ПАНЕЛЬ УПРАВЛЕНИЯ EMCP II+ CATERPILLAR
Панель управления с рабочим напряжением 24 В постоянного тока.
Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.
Запираемая дверца на петлях.
Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.
Подсветка панели.
Автоматическое управление запуском и остановом. Реостат регулировки напряжения.
Надежная система дистанционного измерения параметров переменного тока.
Цифровые индикаторы:
Частоты вращения; Наработки в часах; Давления масла; Температуры охлаждающей жидкости; Напряжения постоянного тока; Линейного напряжения, фазного напряжения, фазного тока (А); Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности
Защитные устройства со световой индикацией для останова по причине:
Пониженного давления масла;
Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;
Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)
Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;
перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности
3 свободных светодиода для дополнительных индикаторов (программируемые)
3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров
