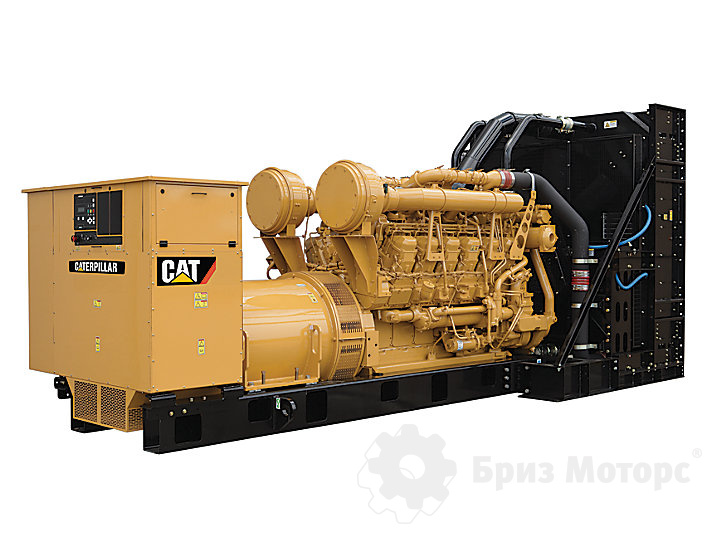

Дизельный генератор (ДГУ) Caterpillar 3512B в контейнере, 2 шт. склад, 1 200 кВт (1,20 МВт)
| Количество фаз | 3 фазы |
| Напряжение (В) | 230/400 В |
| Исполнение | открытое, контейнер |
| Вид | на раме |
| Цена | 38700000 |
| Модель | 3512B |
| Макс. мощность (кВА / кВт) | 1705 |
| Номин. мощность (кВА / кВт) | 1875 |
| Максимальная сила тока, А | 2700 |
| Наименование открытой электростанции | Caterpillar |
| Габариты электростанции открытое исполнение | 5980x2092x2529 |
| Масса электростанции открытое исполнение | 14670 |
| Основная мощность | 1705 кВА / 1364 кВт |
| Резервная мощность | 1875 кВА / 1500 кВт |
| id товара аналога | 15643 |
| Количество и размещение цилиндров | 12, V-образное |
| Объем двигателя (л) | 58.6 |
| Номинальный ток в основном режиме, А | 2460 |
| Напряжение, В | 230/400 |
| Частота вращения, об/мин | 1500 |
| Объём масляной системы, л | 335 |
| Удельный расход топлива, л/кВт*ч | 0.293 |
| Расход топлива при 100% нагрузке, л/час | 364 |
| Расход топлива при 75% нагрузке, л/час | 272 |
| Расход топлива при 50% нагрузке, л/час | 188 |
| Производитель генератора | Caterpillar |
| Модель генератора | SR4B |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| КПД двигателя | 36 |
| КПД альтернатора | 93.2 |
| КПД силовой установки | 33.6 |
| Габариты, мм - открытое | 5980x2092x2529 |
| Масса, кг - открытая | 14670 |
| Размер, мм - контейнер | 9000x2438x2686 |
| Ёмкость бака, л (контейнер) | 1000, 3000 или 5000 |
| Макс. автономия (бак 1000 л.), ч | 3.3 |
| Макс. автономия (бак 2000 л.), ч | 6.7 |
| Макс. автономия (бак 5000 л.), ч | 16.7 |
| Масса, кг - контейнер | 19120 |
| Производитель двигателя-строка | Caterpillar |
| Производитель | Caterpillar |
| Модель двигателя | 3512B HD |
| Мощность, кВт | 1200 |
| Страна производства | США |
| Тип впуска | Турбированный с охлаждением |
| Охлаждение | жидкостное |
| Мощность, кВт | 1200 |
| Двигатель | |
| Производитель | Caterpillar |
| Модель двигателя | 3512B HD |
| Количество и размещение цилиндров | 12, V-образное |
| Тип впуска | Турбированный с охлаждением |
| Частота вращения, об/мин | 1500 |
| Охлаждение | жидкостное |
| Объем двигателя (л) | 58.6 |
| Объём масляной системы, л | 335 |
| Удельный расход топлива, л/кВт*ч | 0.293 |
| Расход топлива при 50% нагрузке, л/час | 188 |
| Расход топлива при 75% нагрузке, л/час | 272 |
| Расход топлива при 100% нагрузке, л/час | 364 |
| Генератор | |
| Производитель генератора | Caterpillar |
| Модель генератора | SR4B |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| Габариты и вес (открытое исполнение) | |
| Габариты, мм - открытое | 5980x2092x2529 |
| Масса, кг - открытая | 14670 |
| Описание 3512B в контейнере, 2 шт. склад в PDF | |
| Техническое описание 3512B в контейнере, 2 шт. склад | |
Дизельный генератор (ДГУ) Caterpillar 3512B в контейнере, 2 шт. склад, 1 200 кВт (1,20 МВт)
Дизельная электростанция Caterpillar 3512B в контейнере мощностью 1 200 кВт (1,20 МВт) использует промышленный дизельный двигатель и рассчитана на устойчивую работу при переменных производственных нагрузках. Конструкция станции рассчитана на подключение крупных нагрузок и работу в составе резервных и основных вводов. По типу оборудования модель относится к дизельным электростанциям в контейнерном исполнении и поставляется в открытом исполнении на раме и контейнерном исполнении.
Решение используют в составе внутренних энергетических центров, где требуется надежное питание электродвигателей, механизмов подъемно-транспортного оборудования и технологических установок.
Электростанция адаптирована для работы в составе автоматизированных систем энергоснабжения предприятия. При проектировании учитывают схемы селективной защиты и требования к надежности категорийных потребителей. Подробные рекомендации по этой теме приведены в материале, посвященном проектированию электрической части станций и подстанций.
Воздухозаборник
Воздухоочиститель модульной конструкции с одним фильтрующим элементом для нормального режима работы с индикатором запыленности.
Система охлаждения
- Насос рубашки охлаждения.
- Насос контура охлаждения наддувочного воздуха*. Радиатор, рассчитанный на работу при температуре окружающего воздуха 43ºС.
- Вентилятор радиатора и его привод с защитными кожухами. Дренажная линия с краном для слива охлаждающей жидкости.
- Датчик уровня охлаждающей жидкости.
- Устройство предупреждения о низком уровне охлаждающей жидкости и выключения двигателя
- Устройство предупреждения о повышенной температуре охлаждающей жидкости и отключения двигателя
Система выхлопа
- Выпускной коллектор
- Фланец на выходе/выходах выполнен в соответствии со стандартом ANSI.
- Гофрированная выпускная труба из нержавеющей стали.
- Топливная система Фильтр грубой очистки топлива. Фильтры тонкой очистки топлива. Ручной насос для прокачки топлива.
- Гибкие топливные шланги и трубопроводы
Генератор
- Трехфазный, бесщеточный, со статическим регулированием Возбудитель с постоянным магнитом
- Цифровой регулятор напряжения с трехфазным регулированием
- Электроизоляция класса H Подъем температуры класса F Концевая заделка шин Детекторы температуры обмотки
- Нагревательные элементы, препятствующие конденсации влаги.
- Европейские шины
Регулятор оборотов
- Электронный, работающий в изохронном режиме
- Панели управления и контрольно- измерительное оборудование EMCP II (установлена на генераторе и обращена к его задней части)
Система смазки
- Смазочное масло.
- Шестеренчатый насос смазочного масла. Встроенный маслоохладитель смазочного масла.
- Масляный фильтр, наливная горловина и щуп для измерения уровня масла.
- Маслосливной патрубок с краном
- Система эвакуации картерных газов
Монтажные средства
Балки, выполненные из конструкционной стали (330 мм). Пружинные виброамортизаторы (поставляются в разобранном виде)
Система пуска и зарядки
Электростартер(ы), 24 В Зарядочный генератор, 45 А
Аккумуляторные батареи со стойкой и кабелями Выключатель массы аккумуляторных батарей
ПАНЕЛЬ УПРАВЛЕНИЯ EMCP II+ CATERPILLAR
Панель управления с рабочим напряжением 24 В постоянного тока.
Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.
Запираемая дверца на петлях.
Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.
Подсветка панели.
Автоматическое управление запуском и остановом. Реостат регулировки напряжения.
Надежная система дистанционного измерения параметров переменного тока.
Цифровые индикаторы:
Частоты вращения; Наработки в часах; Давления масла; Температуры охлаждающей жидкости; Напряжения постоянного тока; Линейного напряжения, фазного напряжения, фазного тока (А); Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности
Защитные устройства со световой индикацией для останова по причине:
Пониженного давления масла;
Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;
Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)
Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;
перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности
3 свободных светодиода для дополнительных индикаторов (программируемые)
3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров
