Дизельный генератор (ДГУ) CTM SP.800 - Perkins, 640 кВт
| Модель | P.800 |
| Макс. мощность (кВА / кВт) | 800 |
| Номин. мощность (кВА / кВт) | 880 |
| Максимальная сила тока, А | 1267 |
| Наименование открытой электростанции | 4006-23TAG3A |
| Тип топлива | дизельное |
| Ёмкость бака электростанции | 240.00 |
| Масса электростанции открытое исполнение | 6000 |
| Масса электростанции в кожухе (для аренды) | 8700 |
| Основная мощность | 800 кВа / 640 кВт |
| Резервная мощность | 880 кВа / 704 кВт |
| Количество и размещение цилиндров | 6, рядное |
| Объем двигателя (л) | 22.9 |
| Номинальный ток в основном режиме, А | 1155 |
| Напряжение, В | 230/400 |
| Максимальная мощность двигателя, кВт | 760 |
| Частота вращения, об/мин | 1500 |
| Объём масляной системы, л | 113.4 |
| Удельный расход топлива, л/кВт*ч | 0.258 |
| Расход топлива при 100% нагрузке, л/час | 165.3 |
| Расход топлива при 75% нагрузке, л/час | 124 |
| Расход топлива при 50% нагрузке, л/час | 82.7 |
| Производитель генератора | Marelli |
| Модель генератора | MJB355MB4 |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| КПД двигателя | 41.1 |
| КПД альтернатора | 92.6 |
| КПД силовой установки | 38.1 |
| Габариты, мм - открытое | 4000x1850x2300 |
| Ёмкость бака, л (на раме) | 900 |
| Макс. автономия (при нагрузке 75%), ч | 7.3 |
| Масса, кг - открытая | 6000 |
| Производитель двигателя-строка | Perkins |
| Производитель | CTM |
| Модель двигателя | 4006-23TAG3A |
| Мощность, кВт | 640 |
| Охлаждение | жидкостное |
| Мощность, кВт | 640 |
| Двигатель | |
| Производитель | CTM |
| Модель двигателя | 4006-23TAG3A |
| Количество и размещение цилиндров | 6, рядное |
| Максимальная мощность двигателя, кВт | 760 |
| Частота вращения, об/мин | 1500 |
| Охлаждение | жидкостное |
| Объем двигателя (л) | 22.9 |
| Объём масляной системы, л | 113.4 |
| Удельный расход топлива, л/кВт*ч | 0.258 |
| Расход топлива при 50% нагрузке, л/час | 82.7 |
| Расход топлива при 75% нагрузке, л/час | 124 |
| Расход топлива при 100% нагрузке, л/час | 165.3 |
| Генератор | |
| Производитель генератора | Marelli |
| Модель генератора | MJB355MB4 |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| Габариты и вес (открытое исполнение) | |
| Габариты, мм - открытое | 4000x1850x2300 |
| Ёмкость бака, л (на раме) | 900 |
| Масса, кг - открытая | 6000 |
| Описание SP.800 - Perkins в PDF | |
| Техническое описание SP.800 - Perkins | |
Дизельный генератор (ДГУ) CTM SP.800 - Perkins, 640 кВт

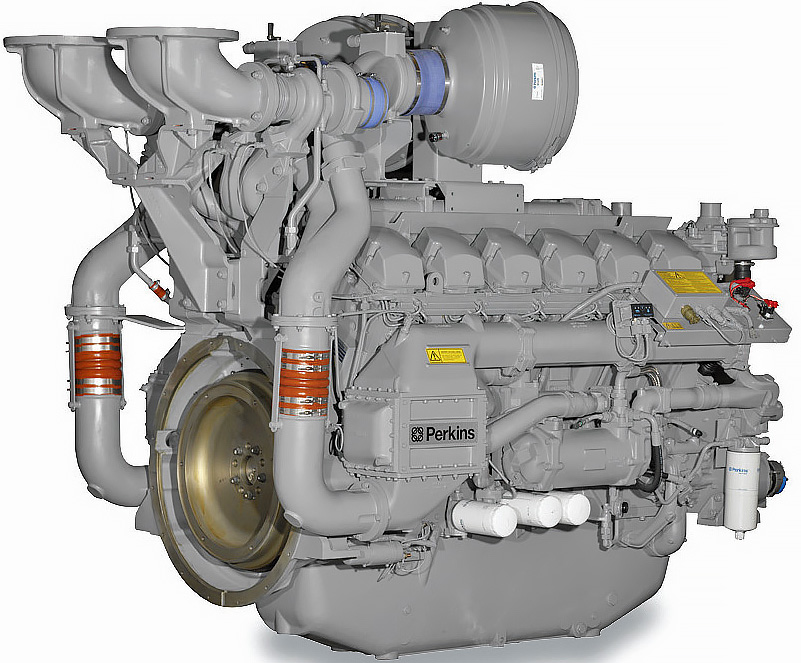

Дизельная электростанция CTM SP.800 предлагает 640 кВт номинальной мощности и 704 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 124 л/ч при 75% нагрузке. Внутри станции установлен двигатель Perkins (Великобритания) 4006-23TAG3A объемом 23 литра. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.800 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
Панель автоматического управления
Охлаждение двигателя – радиатор, термостат, трубопроводы охлаждающей жидкости
Электронный регулятор частоты оборотов
Аккумуляторные батареи с соединительными проводами, стартер
Воздушные фильтры, турбокомпрессор, впускные коллекторы
Топливные фильтры, топливные насосы, топливопроводы
Сильфонный компенсатор газовыхлопного трубопровода, сухие выхлопные коллекторы
Масляный насос, масляные фильтры, система удаления картерных газов, щуп, заливная горловина
Монтажная рама с виброизолирующими прокладками
Автомат защиты генератора
Привода низковольтного генератора, подзаряжающего аккумуляторные батареи, крыльчатки вентилятора охлаждения
Комплект эксплуатационных документов на русском языке
Промышленный глушитель
Подогрев ОЖ
Зарядное устройство АКБ
Автомат защиты генератора
Всепогодный шумозащитный кожух
Автоматический ввод резерва
Дополнительная топливная емкость на 3000 литров с системой топливоподкачки в основной бак ДГУ
Панель управления COMPACT MAGE
Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.
Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).
Для генераторной установки с ручным управлением, реализованы следующие основные функции:
- Управление запуском/остановом дизель-генератора.
- Мониторинг сбоев в работе.
- Отображение состояния и контроль генераторной установки.
- Анимационное воспроизведение процесса работы.
- Интерфейс управления: меню и символы.
- Наглядное представление датированного журнала учета действий и ошибок.
Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:
- Визуальная индикация состояния внешней сети.
- Автоматический запуск при пропадании сети.
- Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
- Индикация работы силовых контакторов при переключении сеть/генератор.
Основные преимущества системы:
- Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
- Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
- Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
- Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.
Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.
Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

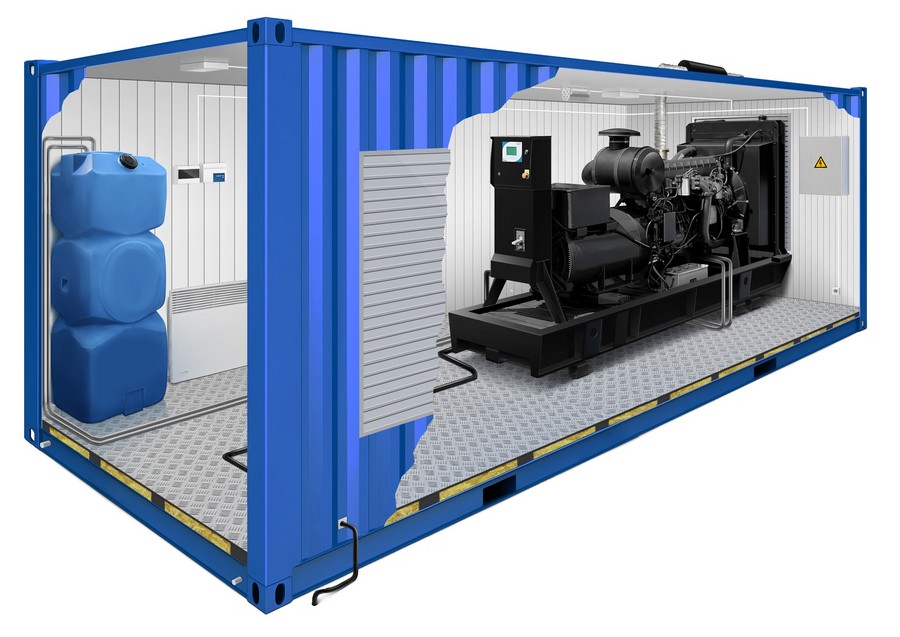

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:
- Полностью соответствуют всем требованиям Российского законодательства и подтверждены сертификатом.
- ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
- Срок приема нагрузки до 15 секунд.
- Удобное и безопасное обслуживание внутри контейнера
- Никаких образований конденсата
- Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
