Дизельная электростанция (ДГУ) CTM M.1500, 1 232 кВт (1,23 МВт)

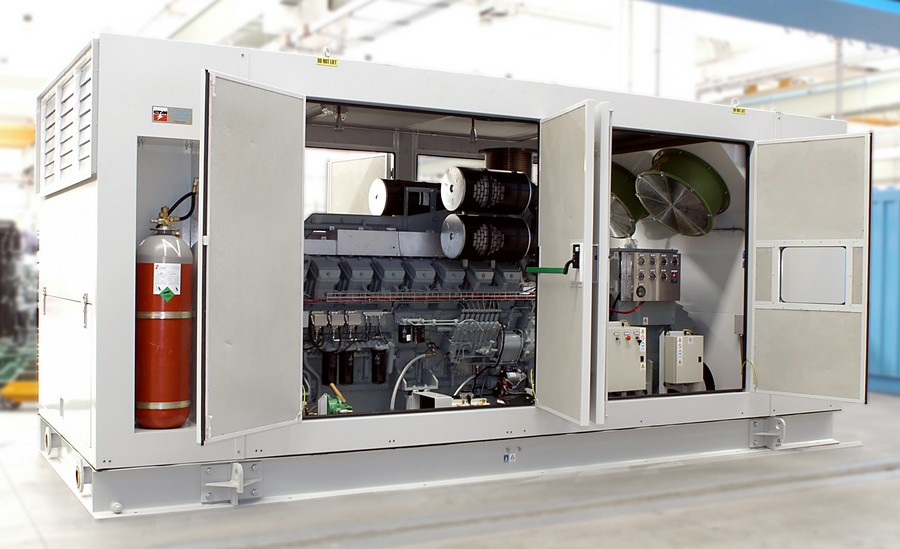

CTM M.1500 (1 232 кВт) - дизельная электростанция на раме CTM M.1500 (1 232 кВт) - дизельная электростанция на раме
CTM - все модели и цены

Мощность

Номинальная1540 кВА / 1232 кВт

Резервная1694 кВА / 1355 кВт

Напряжение380 В, 3 фазы

Двигатель

Mitsubishi S12R-PTAA2

Вид исполнения:

Технические характеристики Описание Комплектация Панель управления Контейнер
Количество фаз 3 фазы
Напряжение (В) 380-440 В
Исполнение кожух, контейнер
Вид на раме
Модель M.1500
Макс. мощность (кВА / кВт) 1540
Номин. мощность (кВА / кВт) 1694
Максимальная сила тока, А 2439
Наименование открытой электростанции S12RY2
Тип топлива дизельное
Расход топлива при 80% нагрузке 230
Ёмкость бака электростанции 240.00
Габариты электростанции открытое исполнение -
Основная мощность 1540 кВа / 1232 кВт
Резервная мощность 1694 кВа / 1355 кВт
id товара аналога 15641
Количество и размещение цилиндров 12, V-образное
Объем двигателя (л) 49.03
Номинальный ток в основном режиме, А 2223
Напряжение, В 230/400
Частота вращения, об/мин 1500
Объём масляной системы, л 317
Удельный расход топлива, л/кВт*ч 0.249
Расход топлива при 100% нагрузке, л/час 306.6
Расход топлива при 75% нагрузке, л/час 230
Расход топлива при 50% нагрузке, л/час 153.4
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 40.9
КПД альтернатора 96.5
КПД силовой установки 39.5
Габариты, мм - открытое 5200x2000x2325
Ёмкость бака, л (на раме) 1000
Макс. автономия (при нагрузке 100%), ч 3.3
Макс. автономия (при нагрузке 75%), ч 4.3
Макс. автономия (при нагрузке 50%), ч 6.5
Масса, кг - открытая 12100
Размер, мм - контейнер 6000x2438x2438
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 4.3
Макс. автономия (бак 2000 л.), ч 8.7
Макс. автономия (бак 5000 л.), ч 21.7
Масса, кг - контейнер 14900
Производитель двигателя-строка Mitsubishi
Производитель CTM
Модель двигателя S12R-PTAA2
Мощность, кВт 1232
Страна производства Италия
Охлаждение жидкостное
Группа мощности 1000 - 3800 кВа
Напряжение 380-440В, 50Гц
Двигатель MITSUBISHI S12RY2 PTAW
Генератор UC274K(Stamford)
Кол-во цилиндров 12V
Степень сжатия 16,9:1
Объем двигателя 49,03 л.
Стабильность напряжения В± 1 %
Pасход топлива при 75% нагрузке 230 л/ч
Объем масляной системы 26,5
Емкость встроенного бака 1000 л
Емкость системы охлаждения 39,8
Масса станции (открытое исполнение) 12100 кг
Габариты электростанции (открытое исполнение) 5200x2000x2325 мм
Мощность, кВт1232
Двигатель
ПроизводительCTM
Модель двигателяS12R-PTAA2
Количество и размещение цилиндров12, V-образное
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)49.03
Объём масляной системы, л317
Удельный расход топлива, л/кВт*ч0.249
Расход топлива при 50% нагрузке, л/час153.4
Расход топлива при 75% нагрузке, л/час230
Расход топлива при 80% нагрузке230
Расход топлива при 100% нагрузке, л/час306.6
Генератор
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое5200x2000x2325
Ёмкость бака, л (на раме)1000
Макс. автономия (при нагрузке 100%), ч3.3
Масса, кг - открытая12100

Все ДГУ 1280 кВт

Дизельная электростанция (ДГУ) CTM M.1500, 1 232 кВт (1,23 МВт)

Дизельная электростанция CTM M.1500 предлагает 1232 кВт номинальной мощности и 1355 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 230 л/ч при 75% нагрузке. Внутри станции установлен двигатель Mitsubishi (Япония) S12R-PTAA2 объемом 49 литров. Емкость встроенного бака достигает 1000 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM M.1500 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
  • Стальная сварная рама;
  • Двигатель MITSUBISHI с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

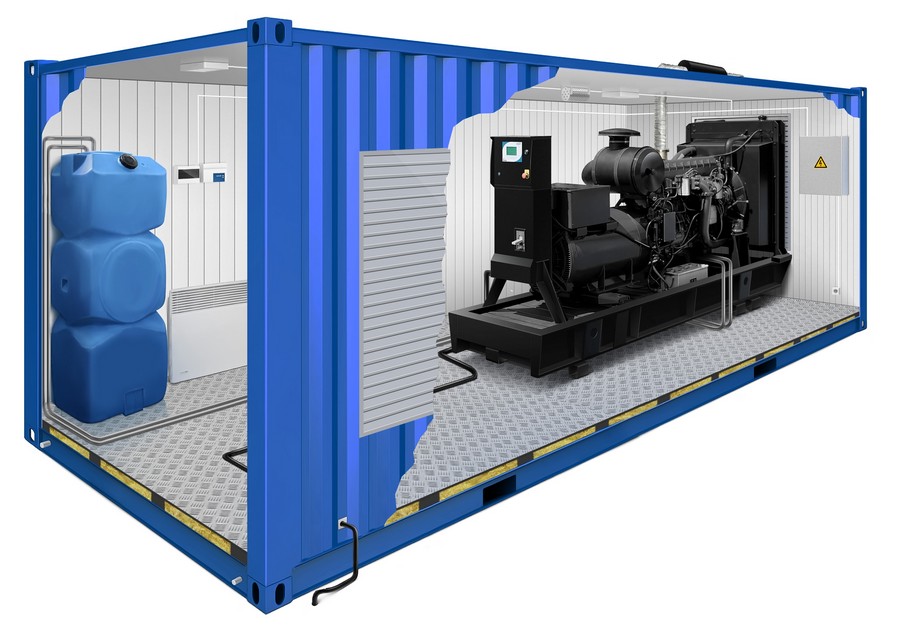

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

Цена

Прислать

Наличие

На складе

Гарантия


24 месяца / 2000 моточасов
Заказать
Сравните цену:
CTM SP.1500 - Perkins (1204 кВт)

на двигателе Perkins 4012-46TAG2A

за 0 руб.
Вам требуется составить смету?

Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
Прислать на email спецификацию Запросить коммерческое предложение

Опции для электростанции CTM M.1500

    • 1 Контейнер заводского изготовления Электрика, ЩСН, отопление, вентиляция, пожарная сигнализация, освещение.
    • 2 Топливные опции Бак до 10 000 л, датчики уровня, подогрев, система автоматической подкачки.
    • 3 Дополнительный масляный бак Увеличение интервала непрерывной работы.
    • 4 Усиленная система охлаждения Выносной радиатор (по требованию объекта).
    • 5 Высоковольтное исполнение 6/10 кВ КРУ/КСО, вакуумный выключатель, трансформатор, модуль управления.
    • 6 Шасси с осевой нагрузкой до 20 т Для мобильных электростанций.
    • 7 Шумозащитный кожух с уровнем шума 55 дБ (А) Глушитель критического уровня, виброизоляция.
    • 8 АСУ ТП с подключением к SCADA Удалённый мониторинг и управление через защищённый канал.
    • 9 АВР и параллельная работа нескольких ДГУ Синхронизация, работа с сетью, распределение активной/реактивной мощности.
    • 10 Интеграция ДГУ с комплектной трансформаторной подстанцией Схема присоединения, защита, автоматика, шины 0,4–10 кВ.
    • 11 ИБП 20–500 кВА Совместная работа с АВР, ВРУ и ДГУ для питания ответственных потребителей.
    • 12 Климатическое исполнение под регион Северное, тропическое, пылевое; утепление и обогрев контейнера.
    • 13 Проектирование и разработка рабочей документации Однолинейные схемы, кабельные журналы, расчёты токов КЗ, привязка к площадке.
    • 14 Электролаборатория до 10 кВ Испытания кабельных линий, проверка защит, протоколы.
    • 15 Строительно-монтажные и пусконаладочные работы Фундаменты, кабельные трассы, монтаж РУ/КТП, ПНР, сопровождение Ростехнадзора.
