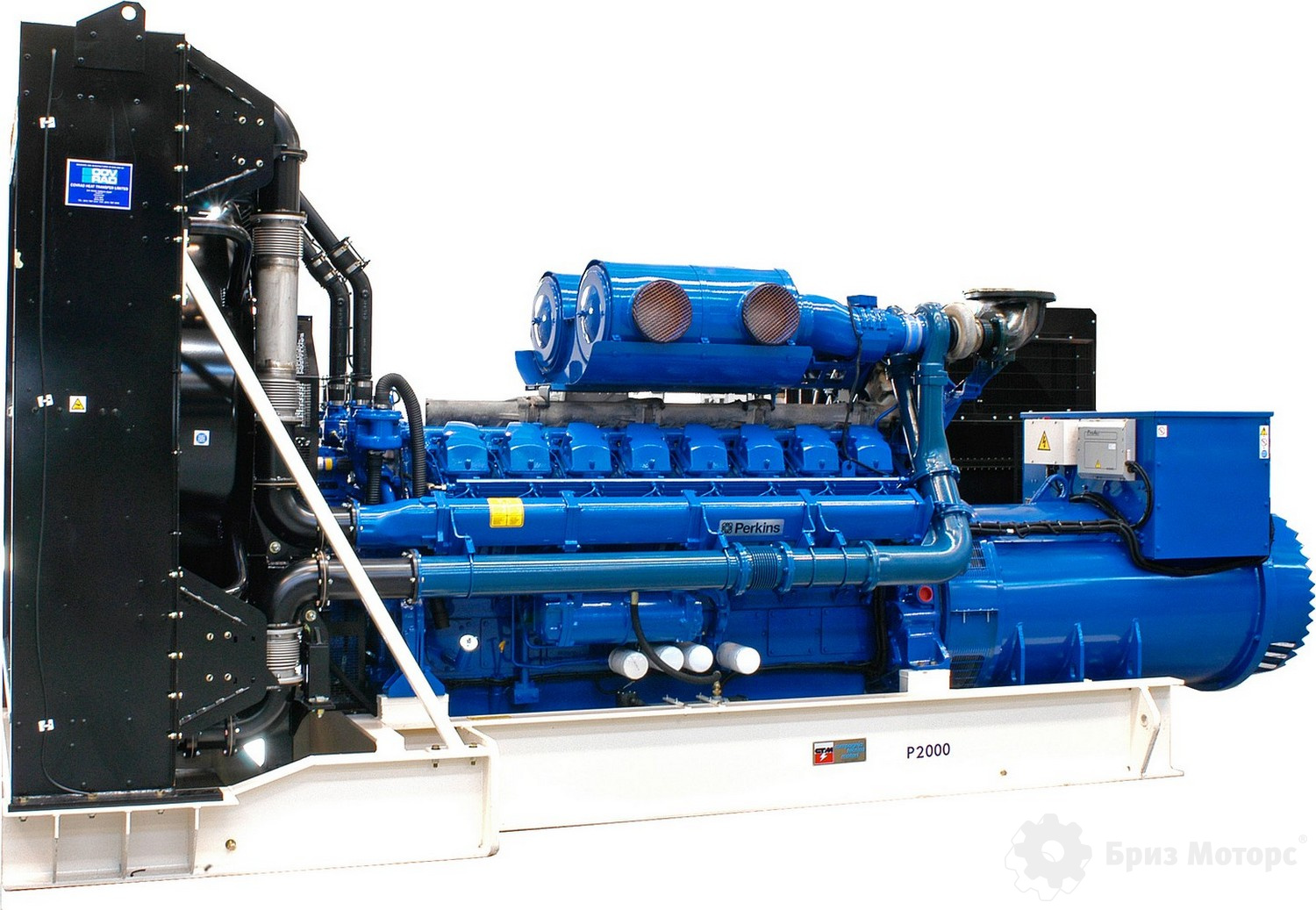

Дизельный генератор (ДГУ) CTM SP.2000 - Perkins, 1 600 кВт (1,60 МВт)

CTM SP.2000 - Perkins (1 600 кВт) - дизельная электростанция на раме CTM SP.2000 - Perkins (1 600 кВт) - дизельная электростанция на раме
CTM - все модели и цены

Мощность

Номинальная2000 кВА / 1600 кВт

Резервная2200 кВА / 1760 кВт

Напряжение380 В, 3 фазы

Двигатель

Perkins 4016TAG2A

Вид исполнения:

Технические характеристики Описание Комплектация Панель управления Контейнер
Модель P.2060
Макс. мощность (кВА / кВт) 2058
Номин. мощность (кВА / кВт) 2264
Максимальная сила тока, А 3260
Наименование открытой электростанции 4016
Тип топлива дизельное
Ёмкость бака электростанции 240.00
Габариты электростанции открытое исполнение 6000 x 2000 x 2700
Масса электростанции открытое исполнение 15000
Масса электростанции в кожухе (для аренды) 25000
Основная мощность 2058 кВа / 1646 кВт
Резервная мощность 2264 кВа / 1811 кВт
id товара аналога 14915
Количество и размещение цилиндров 16, V-образное
Объем двигателя (л) 61.1
Номинальный ток в основном режиме, А 2971
Напряжение, В 230/400
Частота вращения, об/мин 1500
Объём масляной системы, л 237.2
Удельный расход топлива, л/кВт*ч 0.255
Расход топлива при 100% нагрузке, л/час 419.9
Расход топлива при 75% нагрузке, л/час 315
Расход топлива при 50% нагрузке, л/час 210.1
Производитель генератора Marelli
Модель генератора MJB500SC4
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 40.2
КПД альтернатора 96
КПД силовой установки 38.6
Габариты, мм - открытое 6000x2000x2700
Ёмкость бака, л (на раме) 1500
Макс. автономия (при нагрузке 100%), ч 3.6
Макс. автономия (при нагрузке 75%), ч 4.8
Макс. автономия (при нагрузке 50%), ч 7.1
Масса, кг - открытая 15000
Размер, мм - контейнер по техническому заданию заказчика
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 3.2
Макс. автономия (бак 2000 л.), ч 6.3
Макс. автономия (бак 5000 л.), ч 15.9
Производитель двигателя-строка Perkins
Производитель CTM
Модель двигателя 4016TAG2A
Мощность, кВт 1600
Тип впуска Турбированный с охлаждением
Охлаждение жидкостное
Мощность, кВт1600
Двигатель
ПроизводительCTM
Модель двигателя4016TAG2A
Количество и размещение цилиндров16, V-образное
Тип впускаТурбированный с охлаждением
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)61.1
Объём масляной системы, л237.2
Удельный расход топлива, л/кВт*ч0.255
Расход топлива при 50% нагрузке, л/час210.1
Расход топлива при 75% нагрузке, л/час315
Расход топлива при 100% нагрузке, л/час419.9
Генератор
Производитель генератораMarelli
Модель генератораMJB500SC4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое6000x2000x2700
Ёмкость бака, л (на раме)1500
Макс. автономия (при нагрузке 100%), ч3.6
Масса, кг - открытая15000

Все ДГУ 1600 кВт

Дизельный генератор (ДГУ) CTM SP.2000 - Perkins, 1 600 кВт (1,60 МВт)

Дизельная электростанция CTM SP.2000 предлагает 1600 кВт номинальной мощности. ДГУ обладает экономичным уровнем расхода топлива – 315 л/час при 75% нагрузке. Внутри станции установлен двигатель Perkins (Великобритания) 4016-TAG2A объемом 61.1 литров. Емкость встроенного бака достигает 1500 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.2000 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

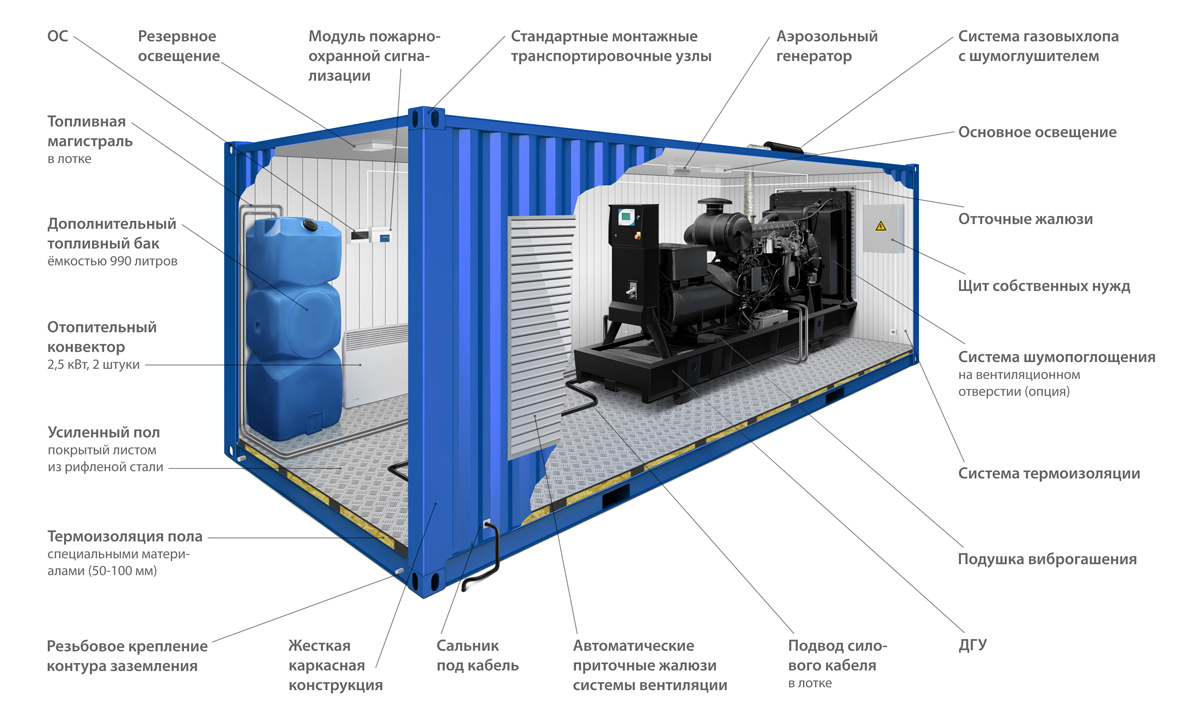

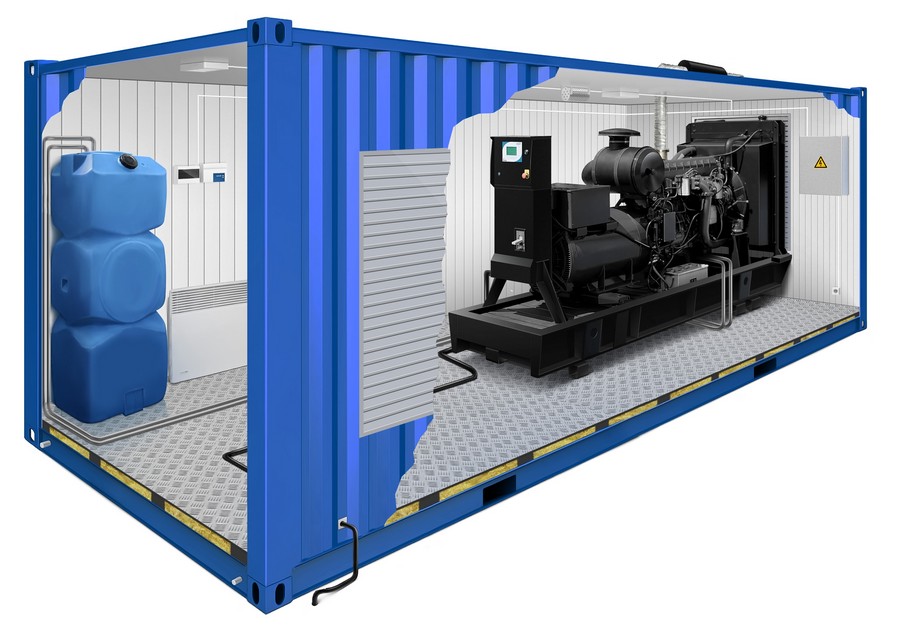

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

Цена

Прислать

Наличие

На складе

Гарантия


24 месяца / 2000 моточасов
Заказать
Сравните цену:
CTM M.2000 (1616 кВт)

на двигателе Mitsubishi S16R-PTAA2

за 0 руб.
Вам требуется составить смету?

Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
Прислать на email спецификацию Запросить коммерческое предложение

Опции для электростанции CTM SP.2000 - Perkins

    • 1 Контейнер заводского изготовления Электрика, ЩСН, отопление, вентиляция, пожарная сигнализация, освещение.
    • 2 Топливные опции Бак до 10 000 л, датчики уровня, подогрев, система автоматической подкачки.
    • 3 Дополнительный масляный бак Увеличение интервала непрерывной работы.
    • 4 Усиленная система охлаждения Выносной радиатор (по требованию объекта).
    • 5 Высоковольтное исполнение 6/10 кВ КРУ/КСО, вакуумный выключатель, трансформатор, модуль управления.
    • 6 Шасси с осевой нагрузкой до 20 т Для мобильных электростанций.
    • 7 Шумозащитный кожух с уровнем шума 55 дБ (А) Глушитель критического уровня, виброизоляция.
    • 8 АСУ ТП с подключением к SCADA Удалённый мониторинг и управление через защищённый канал.
    • 9 АВР и параллельная работа нескольких ДГУ Синхронизация, работа с сетью, распределение активной/реактивной мощности.
    • 10 Интеграция ДГУ с комплектной трансформаторной подстанцией Схема присоединения, защита, автоматика, шины 0,4–10 кВ.
    • 11 ИБП 20–500 кВА Совместная работа с АВР, ВРУ и ДГУ для питания ответственных потребителей.
    • 12 Климатическое исполнение под регион Северное, тропическое, пылевое; утепление и обогрев контейнера.
    • 13 Проектирование и разработка рабочей документации Однолинейные схемы, кабельные журналы, расчёты токов КЗ, привязка к площадке.
    • 14 Электролаборатория до 10 кВ Испытания кабельных линий, проверка защит, протоколы.
    • 15 Строительно-монтажные и пусконаладочные работы Фундаменты, кабельные трассы, монтаж РУ/КТП, ПНР, сопровождение Ростехнадзора.
