Дизельный генератор (ДГУ) CTM SP.1650, 1 320 кВт (1,32 МВт)

CTM SP.1650 (1 320 кВт) - дизельная электростанция на раме CTM SP.1650 (1 320 кВт) - дизельная электростанция на раме
CTM - все модели и цены

Мощность

Номинальная1650 кВА / 1320 кВт

Резервная1815 кВА / 1452 кВт

Напряжение380 В, 3 фазы

Двигатель

Perkins 4012-46TAG3A

Вид исполнения:

Технические характеристики Описание Комплектация Панель управления Контейнер
Модель P.1700W
Макс. мощность (кВА / кВт) 1688
Номин. мощность (кВА / кВт) 1857
Максимальная сила тока, А 2674
Наименование открытой электростанции 4016-TWG2
Тип топлива дизельное
Ёмкость бака электростанции 240.00
Габариты электростанции открытое исполнение 6000 x 2000 x 2700
Масса электростанции открытое исполнение 1485
Масса электростанции в кожухе (для аренды) 14500
Основная мощность 1688 кВа / 1350 кВт
Резервная мощность 1857 кВа / 1485 кВт
id товара аналога 15622
Количество и размещение цилиндров 12, V-образное
Объем двигателя (л) 48,8
Номинальный ток в основном режиме, А 2437
Напряжение, В 230/400
Частота вращения, об/мин 1500
Объём масляной системы, л 214
Удельный расход топлива, л/кВт*ч 0.265
Расход топлива при 100% нагрузке, л/час 357.2
Расход топлива при 75% нагрузке, л/час 268
Расход топлива при 50% нагрузке, л/час 178.8
Производитель генератора Marelli
Модель генератора MJB450LB4
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 40.1
КПД альтернатора 92.4
КПД силовой установки 37.1
Габариты, мм - открытое 6000x2000x2700
Ёмкость бака, л (на раме) 1500
Макс. автономия (при нагрузке 100%), ч 4.2
Макс. автономия (при нагрузке 75%), ч 5.6
Макс. автономия (при нагрузке 50%), ч 8.4
Масса, кг - открытая 14500
Размер, мм - контейнер по техническому заданию заказчика
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 3.7
Макс. автономия (бак 2000 л.), ч 7.5
Макс. автономия (бак 5000 л.), ч 18.7
Производитель двигателя-строка Perkins
Производитель CTM
Модель двигателя 4012-46TAG3A
Мощность, кВт 1320
Охлаждение жидкостное
Мощность, кВт1320
Двигатель
ПроизводительCTM
Модель двигателя4012-46TAG3A
Количество и размещение цилиндров12, V-образное
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)48,8
Объём масляной системы, л214
Удельный расход топлива, л/кВт*ч0.265
Расход топлива при 50% нагрузке, л/час178.8
Расход топлива при 75% нагрузке, л/час268
Расход топлива при 100% нагрузке, л/час357.2
Генератор
Производитель генератораMarelli
Модель генератораMJB450LB4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое6000x2000x2700
Ёмкость бака, л (на раме)1500
Макс. автономия (при нагрузке 100%), ч4.2
Масса, кг - открытая14500

Все ДГУ 1360 кВт

Дизельный генератор (ДГУ) CTM SP.1650, 1 320 кВт (1,32 МВт)

Дизельная электростанция CTM SP.1650 предлагает 1350 кВт номинальной мощности и 1485 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 268 л/час при 75% нагрузке. Внутри станции установлен двигатель Perkins (Великобритания) 4012-46TAG3A объемом 46 литров. Емкость встроенного бака достигает 1000 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.1650 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

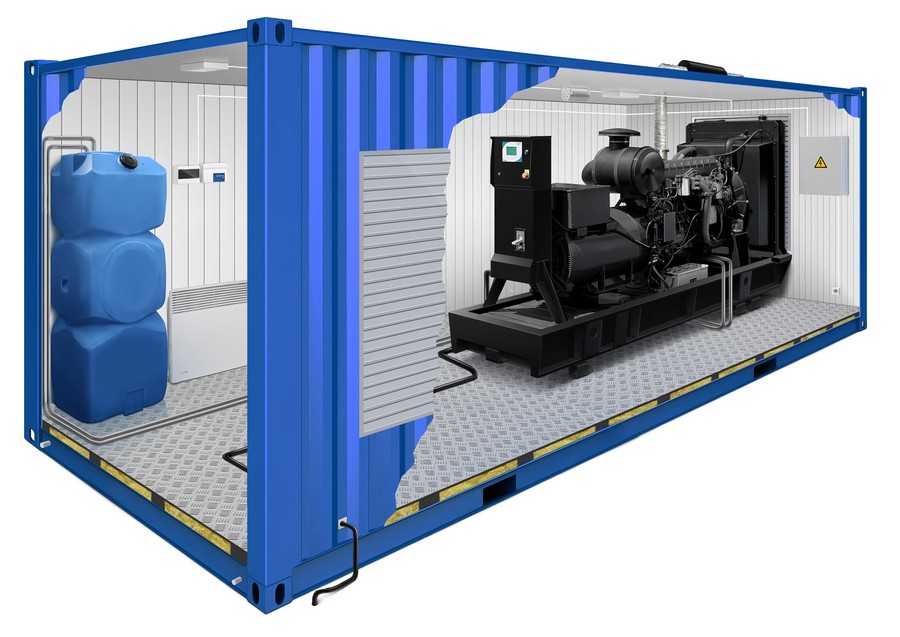

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

Цена

Прислать

Наличие

На складе

Гарантия


24 месяца / 2000 моточасов
Заказать
Сравните цену:
CTM MT.1650 (1320 кВт)

на двигателе MTU 12V4000G23

за 0 руб.
Вам требуется составить смету?

Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
Прислать на email спецификацию Запросить коммерческое предложение

Опции для электростанции CTM SP.1650

    • 1 Контейнер заводского изготовления Электрика, ЩСН, отопление, вентиляция, пожарная сигнализация, освещение.
    • 2 Топливные опции Бак до 10 000 л, датчики уровня, подогрев, система автоматической подкачки.
    • 3 Дополнительный масляный бак Увеличение интервала непрерывной работы.
    • 4 Усиленная система охлаждения Выносной радиатор (по требованию объекта).
    • 5 Высоковольтное исполнение 6/10 кВ КРУ/КСО, вакуумный выключатель, трансформатор, модуль управления.
    • 6 Шасси с осевой нагрузкой до 20 т Для мобильных электростанций.
    • 7 Шумозащитный кожух с уровнем шума 55 дБ (А) Глушитель критического уровня, виброизоляция.
    • 8 АСУ ТП с подключением к SCADA Удалённый мониторинг и управление через защищённый канал.
    • 9 АВР и параллельная работа нескольких ДГУ Синхронизация, работа с сетью, распределение активной/реактивной мощности.
    • 10 Интеграция ДГУ с комплектной трансформаторной подстанцией Схема присоединения, защита, автоматика, шины 0,4–10 кВ.
    • 11 ИБП 20–500 кВА Совместная работа с АВР, ВРУ и ДГУ для питания ответственных потребителей.
    • 12 Климатическое исполнение под регион Северное, тропическое, пылевое; утепление и обогрев контейнера.
    • 13 Проектирование и разработка рабочей документации Однолинейные схемы, кабельные журналы, расчёты токов КЗ, привязка к площадке.
    • 14 Электролаборатория до 10 кВ Испытания кабельных линий, проверка защит, протоколы.
    • 15 Строительно-монтажные и пусконаладочные работы Фундаменты, кабельные трассы, монтаж РУ/КТП, ПНР, сопровождение Ростехнадзора.
