Дизельный генератор (ДГУ) CTM C.1940 - Cummins, 1 555 кВт (1,56 МВт)

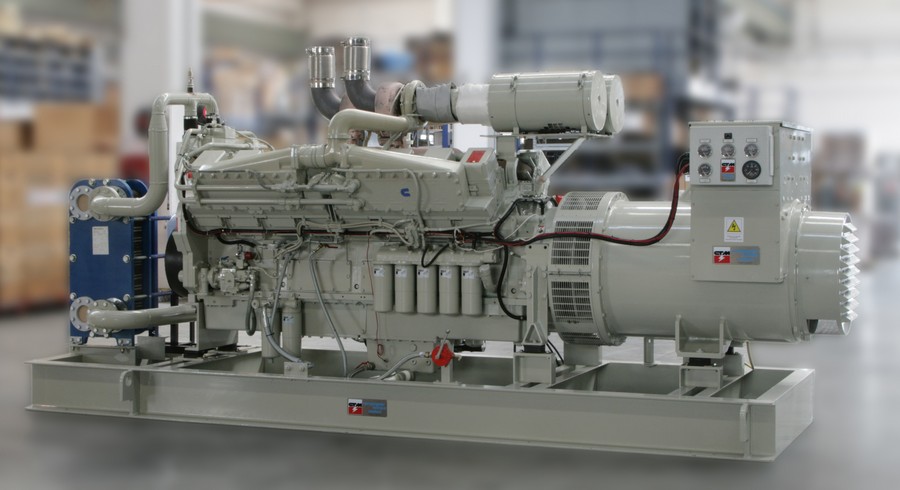

CTM C.1940 - Cummins (1 555 кВт) - дизельная электростанция на раме CTM C.1940 - Cummins (1 555 кВт) - дизельная электростанция на раме
CTM - все модели и цены

Мощность

Номинальная1943 кВА / 1555 кВт

Резервная2137 кВА / 1710 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins QSK60GS3

Вид исполнения:

Технические характеристики Описание Комплектация Панель управления Контейнер
Количество фаз 3 фазы
Напряжение (В) 230/400 В
Исполнение открытое, контейнер
Вид на раме
Модель C.1940
Макс. мощность (кВА / кВт) 1944
Номин. мощность (кВА / кВт) 2138
Максимальная сила тока, А 3079
Наименование открытой электростанции QSK60GS3
Тип топлива дизельное
Расход топлива при 80% нагрузке 311
Ёмкость бака электростанции 1000.00
Габариты электростанции открытое исполнение 6200 x 2300 x 2550
Масса электростанции открытое исполнение 1711
Масса электростанции в кожухе (для аренды) 22400
Основная мощность 1944 кВа / 1555 кВт
Резервная мощность 2138 кВа / 1711 кВт
Количество и размещение цилиндров 16, V-образное
Объем двигателя (л) 60.2
Номинальный ток в основном режиме, А 2805
Напряжение, В 230/400
Частота вращения, об/мин 1500
Объём масляной системы, л 280
Удельный расход топлива, л/кВт*ч 0.267
Расход топлива при 100% нагрузке, л/час 414.6
Расход топлива при 75% нагрузке, л/час 311
Расход топлива при 50% нагрузке, л/час 207.4
Производитель генератора Marelli
Модель генератора MJB450LB4
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 39.5
КПД альтернатора 93.2
КПД силовой установки 36.8
Габариты, мм - открытое 6200x2300x2550
Ёмкость бака, л (на раме) 1500
Макс. автономия (при нагрузке 100%), ч 3.6
Макс. автономия (при нагрузке 75%), ч 4.8
Макс. автономия (при нагрузке 50%), ч 7.2
Масса, кг - открытая 15000
Размер, мм - контейнер 9000x2438x2686
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 3.2
Макс. автономия (бак 2000 л.), ч 6.4
Макс. автономия (бак 5000 л.), ч 16.1
Масса, кг - контейнер 19450
Производитель двигателя-строка Cummins
Производитель CTM
Модель двигателя QSK60GS3
Мощность, кВт 1555
Страна производства Италия
Тип впуска Турбированный с охлаждением
Охлаждение жидкостное
Мощность, кВт1555
Двигатель
ПроизводительCTM
Модель двигателяQSK60GS3
Количество и размещение цилиндров16, V-образное
Тип впускаТурбированный с охлаждением
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)60.2
Объём масляной системы, л280
Удельный расход топлива, л/кВт*ч0.267
Расход топлива при 50% нагрузке, л/час207.4
Расход топлива при 75% нагрузке, л/час311
Расход топлива при 80% нагрузке311
Расход топлива при 100% нагрузке, л/час414.6
Генератор
Производитель генератораMarelli
Модель генератораMJB450LB4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое6200x2300x2550
Ёмкость бака, л (на раме)1500
Макс. автономия (при нагрузке 100%), ч3.6
Масса, кг - открытая15000

Все ДГУ 1600 кВт

Дизельный генератор (ДГУ) CTM C.1940 - Cummins, 1 555 кВт (1,56 МВт)

Дизельная электростанция CTM C.1940 предлагает 1555 кВт номинальной мощности и 1710 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 311 л/ч при 75% нагрузке. Внутри станции установлен двигатель Cummins (Америка) QSK60GS3 объемом 60 литров. Емкость встроенного бака достигает 1500 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM C.1940 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

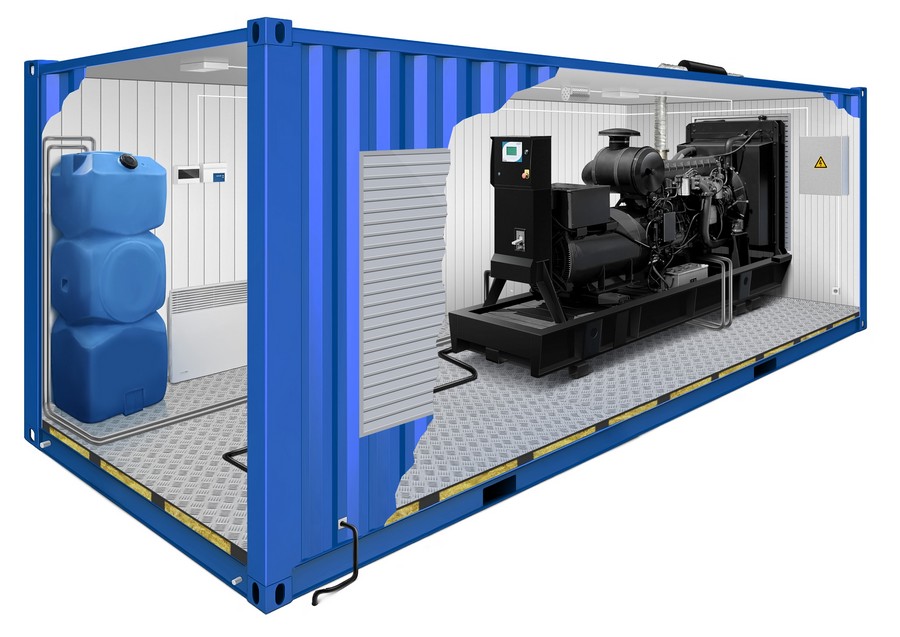

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

Цена

Прислать

Наличие

На складе

Гарантия


24 месяца / 2000 моточасов
Заказать
Двигатель Cummins QSK60GS3:
Двигатель Cummins QSK60GS3, фото 1
Вам требуется составить смету?

Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
Прислать на email спецификацию Запросить коммерческое предложение

Опции для электростанции CTM C.1940 - Cummins

    • 1 Контейнер заводского изготовления Электрика, ЩСН, отопление, вентиляция, пожарная сигнализация, освещение.
    • 2 Топливные опции Бак до 10 000 л, датчики уровня, подогрев, система автоматической подкачки.
    • 3 Дополнительный масляный бак Увеличение интервала непрерывной работы.
    • 4 Усиленная система охлаждения Выносной радиатор (по требованию объекта).
    • 5 Высоковольтное исполнение 6/10 кВ КРУ/КСО, вакуумный выключатель, трансформатор, модуль управления.
    • 6 Шасси с осевой нагрузкой до 20 т Для мобильных электростанций.
    • 7 Шумозащитный кожух с уровнем шума 55 дБ (А) Глушитель критического уровня, виброизоляция.
    • 8 АСУ ТП с подключением к SCADA Удалённый мониторинг и управление через защищённый канал.
    • 9 АВР и параллельная работа нескольких ДГУ Синхронизация, работа с сетью, распределение активной/реактивной мощности.
    • 10 Интеграция ДГУ с комплектной трансформаторной подстанцией Схема присоединения, защита, автоматика, шины 0,4–10 кВ.
    • 11 ИБП 20–500 кВА Совместная работа с АВР, ВРУ и ДГУ для питания ответственных потребителей.
    • 12 Климатическое исполнение под регион Северное, тропическое, пылевое; утепление и обогрев контейнера.
    • 13 Проектирование и разработка рабочей документации Однолинейные схемы, кабельные журналы, расчёты токов КЗ, привязка к площадке.
    • 14 Электролаборатория до 10 кВ Испытания кабельных линий, проверка защит, протоколы.
    • 15 Строительно-монтажные и пусконаладочные работы Фундаменты, кабельные трассы, монтаж РУ/КТП, ПНР, сопровождение Ростехнадзора.
