Дизельная электростанция CTM SP.600 - Perkins (480 кВт)
Дизельная электростанция CTM SP.600 - Perkins (480 кВт)

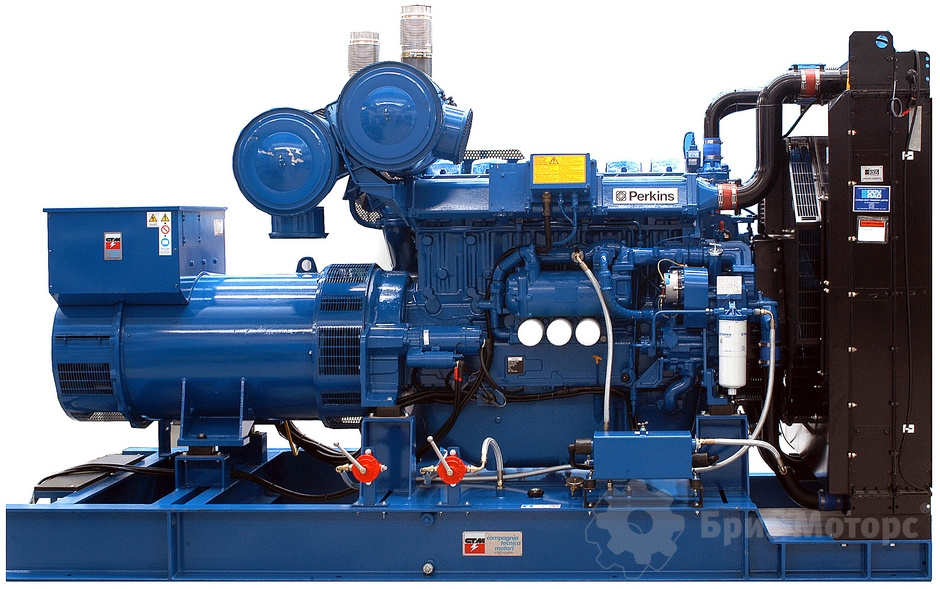

Дизельная электростанция CTM SP.600 предлагает 473 кВт номинальной мощности и 520 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 96 л/ч при 75% нагрузке. Внутри станции установлен двигатель Perkins (Великобритания) 2806C-E18TAG1A объемом 18.1 литра. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.600 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
Номинальная мощность электростанции (кВт) | 480 |
Двигатель | |
Производитель двигателя | Perkins |
Модель двигателя | 2806C-E18TAG1A |
Количество и размещение цилиндров | 6, рядное |
Тип впуска | Турбированный с охлаждением |
Максимальная мощность двигателя, кВт | 565 |
Частота вращения, об/мин | 1500 |
Охлаждение | жидкостное |
Объем двигателя (л) | 18.1 |
Объём масляной системы, л | 62 |
Удельный расход топлива, л/кВт*ч | 0.228 |
Расход топлива при 50% нагрузке, л/час | 54.7 |
Расход топлива при 75% нагрузке, л/час | 82 |
Расход топлива при 100% нагрузке, л/час | 109.3 |
Генератор | |
Производитель генератора | Marelli |
Модель генератора | UC274K |
Тип генератора | Синхронный |
Стабильность выходного напряжения, % | 1 |
Стабильность выходной частоты, % | 1 |
Класс защиты | IP 23 |
Габариты и вес (открытое исполнение) | |
Габариты, мм - открытое | 3700x1600x2200 |
Ёмкость бака, л (на раме) | 900 |
Макс. автономия (при нагрузке 100%), ч | 8.2 |
Масса, кг - открытая | 5000 |
Габариты и вес (шумозащитный кожух) | |
Габариты, мм - кожух | 5250x2000x2850 |
Ёмкость бака, л (кожух) | 950 |
Масса, кг - кожух | 7100 |
Описание CTM SP.600 - Perkins в PDF | |
Инструкция по эксплуатации и техническому обслуживанию CTM SP.600 - Perkins |
- Стальная сварная рама;
- Двигатель Perkins с навесным оборудованием;
- Стандартный радиатор системы охлаждения;
- Генератор (бесщеточный, одноопорный);
- Зарядный генератор;
- Аккумуляторная батарея (с проводами и клеммами);
- Панель управления;
- Электростартер;
- Выходной автомат защиты (автоматический выключатель);
- Воздушный фильтр для работы в нормальных условиях;
- Система топливоподачи с фильтрацией;
- Система смазки с фильтрацией;
- Система защиты по низкому давлению масла;
- Система защиты по низкому уровню охлаждающей жидкости;
- Регулятор оборотов;
- Стандартный глушитель;
- Пластиковый топливный бак;
- Инструкция по эксплуатации на русском языке;
- Предпродажная подготовка, тест перед отгрузкой;
- Заправка маслом и смесью антифриза (до -40°С);
- Заводской тест;
- Гарантия 1 год.
Панель управления COMPACT MAGE
Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.
Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).
Для генераторной установки с ручным управлением, реализованы следующие основные функции:
- Управление запуском/остановом дизель-генератора.
- Мониторинг сбоев в работе.
- Отображение состояния и контроль генераторной установки.
- Анимационное воспроизведение процесса работы.
- Интерфейс управления: меню и символы.
- Наглядное представление датированного журнала учета действий и ошибок.
Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:
- Визуальная индикация состояния внешней сети.
- Автоматический запуск при пропадании сети.
- Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
- Индикация работы силовых контакторов при переключении сеть/генератор.
Основные преимущества системы:
- Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
- Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
- Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
- Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.
Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.
Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

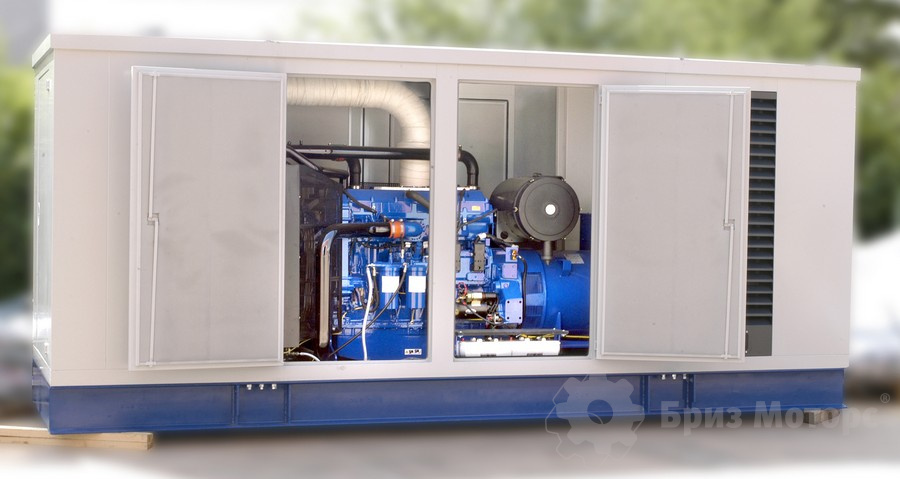

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:
- Полностью соответствуют всем требованиям Российского законодательства и подтверждены сертификатом.
- ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
- Срок приема нагрузки до 15 секунд.
- Удобное и безопасное обслуживание внутри контейнера
- Никаких образований конденсата
- Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
Чертеж ДЭС
Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
-
- Кожух или контейнер "Север"
- Щит АВР 3Р/4Р
- Мониторинг ДГУ, GSM
-
- Панель для параллельной работы
- Увеличенный топливный бак
- Система подкачки топлива
-
- Электронный регулятор оборотов
- Панель управления
- Подогреватель WEBASTO
-
