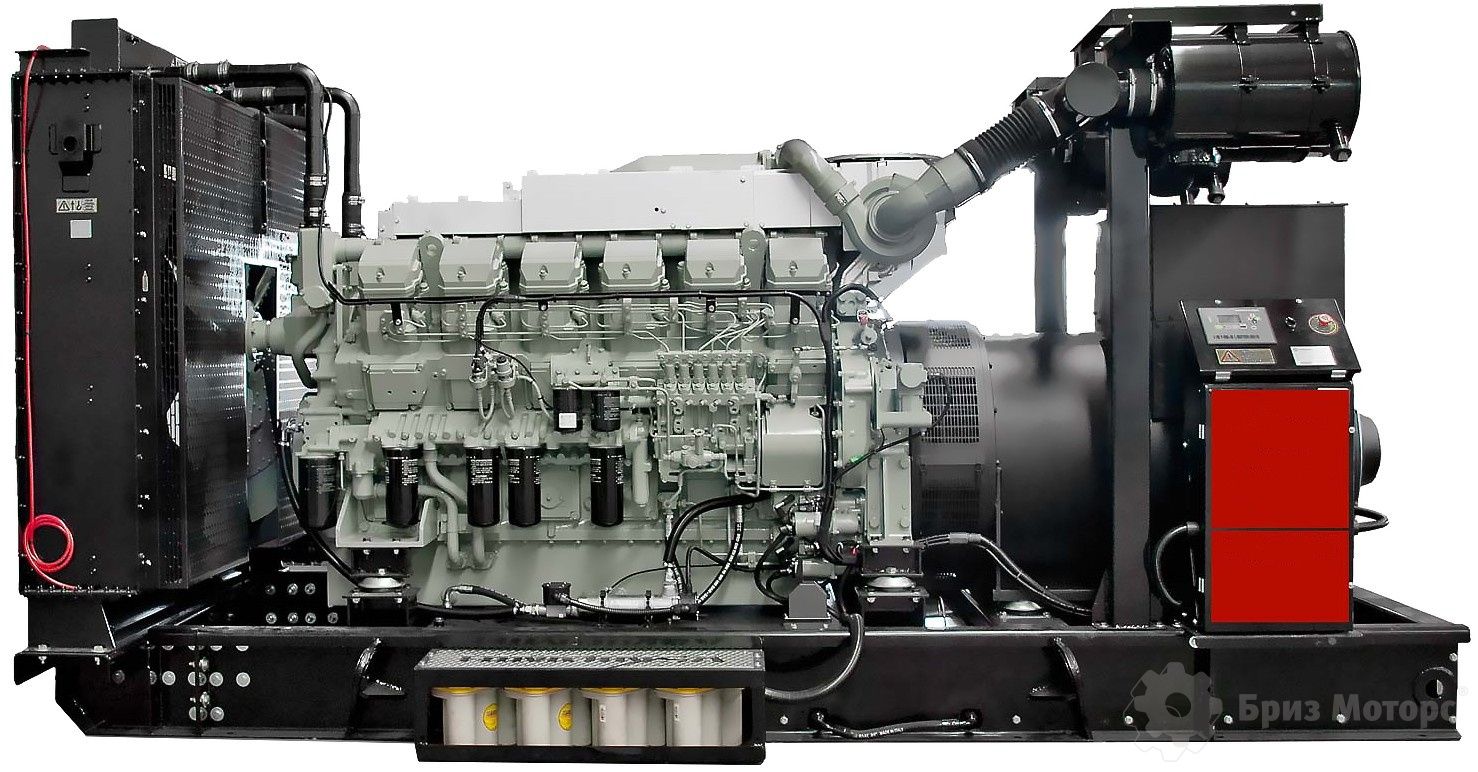

Дизельная электростанция EMSA MH MC 1405 (1 000 кВт)

Высоковольтные дизельные генераторы (6,3 и 10,5 кВ; 3 фазы; 50 Гц) — одно из наилучших решений для автономного обеспечения электроэнергией промышленного или делового объекта. Генераторы такого типа эффективны, экономичны и безопасны в работе, поэтому они широко применяются во всех отраслях, связанных с автономным энергоснабжением.

Высоковольтные дизель-генераторные установки (ДГУ) являются незаменимыми в тех случаях, когда требуются мощные источники питания. Данные установки используются в нефтедобывающей промышленности, на рудниках, в судостроении и в железнодорожной сфере. Также они могут снабжать электроэнергией многоэтажные сооружения.

Высоковольтные дизель-генераторные установки (ДГУ) являются незаменимыми в тех случаях, когда требуются мощные источники питания. Данные установки используются в нефтедобывающей промышленности, на рудниках, в судостроении и в железнодорожной сфере. Также они могут снабжать электроэнергией многоэтажные сооружения.

Современные высоковольтные ДГУ от ведущих производителей соответствуют общепринятым техническим требованиям и отличаются низким уровнем шума, достаточно мягкой вибрацией и тщательно продуманной конструкцией.

В линиях электропередач, проходящих от питающего центра к трансформаторной подстанции, существует два номинала напряжения, которые пересекаются с возможными номиналами генераторов дизельных электростанций. В центральной полосе России распространен номинал 10,5 кВ, однако существуют такие объекты, которые подключены по не использовавшемуся ранее номиналу 20 кВ. Большинство электрогенераторов, имеющих высокую мощность, работают на напряжениях 6,3 и 10,5 кВ.

Требуемый высокий номинал напряжения от электростанции можно получить двумя способами:

• использовать высоковольтный генератор (6,3 или 10,5 кВ);
• использовать обычную электростанцию (400В) с одним или несколькими повышающими трансформаторами.

Очевидно, что проще и выгоднее выбрать электростанцию с высоковольтным генератором. Однако более 40% таких электростанций поставляются в комплекте с повышающими трансформаторами. Это происходит из-за заявленного поставщиком экономического эффекта и сроков поставки. Немаловажную роль в выборе системы с повышающим трансформатором играет и меньшая заявленная стоимость оборудования.

Несмотря на кажущуюся экономическую выгоду, нельзя забывать об одном нюансе: трансформаторы, выпускающиеся серийно, служат для понижения номинала напряжения, а не для повышения. При обратном включении трансформаторных обмоток потери мощности составят порядка 10-20% от номинального значения. Таким образом, часть средств Заказчика тратится на «подогрев» улицы или же ему заранее приходится приобретать электростанции и трансформаторы большей мощности, тем самым увеличивая затраты на горюче-смазочные материалы и эксплуатацию основного оборудования.

Высоковольтные дизельные генераторы обладают целым рядом преимуществ:

• дают возможность потребителям напрямую подавать требуемый номинал напряжения на нагрузку;
• благодаря использованию высоковольтных дизельных генераторов существенно снижается стоимость выполняемых работ и уменьшается количество требований к тому объекту, для которого вырабатывается электроэнергия;
• возможность синхронизации генераторов.

Однако, кроме преимуществ, у высоковольтных электростанций имеются и недостатки. Специалисты считают, что у высоковольтного дизельного генератора есть лишь один минус. Он заключается в том, что в процессе эксплуатации мощных установок иногда возникает необходимость подавать низкое напряжение, которое обеспечивает собственные потребности агрегата. В таких случаях использование ДГУ вызывает некоторые неудобства. Но обычно эта проблема решается довольно просто — низкое напряжение вырабатывается либо установкой малой мощности, включённой в объём поставки, либо энергосистемой пользователя.

Высоковольтное оборудование 6-10 кВ

Комплектное распределительное устройство серии КСО

Камеры КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью. Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии.

Скачать руководство по эксплуатации>>>

Отличительные особенности КСО:

• компактность (ширина по фронту 750 либо 1000 мм, глубина 1100 мм);
• разделение камеры на отсеки: высоковольтного выключателя, релейный, кабельный;
• необходимый набор блокировок для защиты от ошибочных операций при обслуживании и ремонте, соответствующих всем требованиям ПУЭ;
• удобство и простота обслуживания;
• выполнение по схемам главных цепей свыше 100 испытаний и цепей вторичной коммутации, удовлетворяющих требованиям заказчика;
• использование по требованию заказчика коммутационных аппаратов и устройств РЗА (в т.ч. микропроцессорных) российских или зарубежных производителей; замена и стыковка с камерами КСО серий: 2УМ, 266, 272, 285, 292, 298, 2000;
• применение при изготовлении современных технологий (резка, гибка и перфорация металла на автоматизированных комплексах FINN-POWER, порошковая окраска);
• широкая гамма коммутационных аппаратов, как импортных так и отечественных;
• высокая надежность и качество;
• комплектация современными средствами ЗДЗ на фототиристорах и оптоволоконных датчиках;
• поставка заказчикам в утепленных и «холодных» модульных домиках.
