Газовая электростанция Tedom Quanto D1200 (1 200 кВт)
| Напряжение (В) | 230/400 В |
| Цена | 750000 |
| Модель | Quanto D1200 |
| Количество и размещение цилиндров | 12, V-образное |
| Объем двигателя (л) | 12 |
| Расход топлива при 100% нагрузке, л/час | 291 м3/час |
| Расход топлива при 75% нагрузке, л/час | 224 м3/час |
| Расход топлива при 50% нагрузке, л/час | 157 м3/час |
| Производитель генератора | Marelli |
| Модель генератора | MJB 450 LB4 |
| Размер, мм - контейнер | 14500 * 6000 * 10000 |
| Масса, кг - контейнер | 37230 |
| Производитель двигателя-строка | MWM |
| Производитель | Tedom |
| Модель двигателя | TCG 2020 V12 |
| Мощность, кВт | 1200 |
| Страна производства | Чехия |
| Вторичный контур: | |
| теплоноситель | вода |
| тепловая мощность контура | 1189 кВт |
| номин.температура воды вход / выход | 70/90 °C |
| температура обратной воды мин/макс | 40/70 °C |
| Количество воздуха для сжигания | 4895 Нм3/час |
| Шум на расстоянии 10м | 78 дБ(A) |
| гидравл.объем контура в КУ | 150 дм3 |
| макс.рабочее давление | 600 кПа |
| ______________ | |
| Первичный контур: | |
| теплоноситель | Вода + этиленгликоль |
| концентрация этиленгликоля | 35 % |
| тепловая мощность контура | 1189 кВт |
| макс. рабочее давление | 300 кПа |
| гидр.объем контура в КУ | 1500 дм3 |
| Мощность, кВт | 1200 |
| Двигатель | |
| Производитель | Tedom |
| Модель двигателя | TCG 2020 V12 |
| Количество и размещение цилиндров | 12, V-образное |
| Объем двигателя (л) | 12 |
| Расход топлива при 50% нагрузке, л/час | 157 м3/час |
| Расход топлива при 75% нагрузке, л/час | 224 м3/час |
| Расход топлива при 100% нагрузке, л/час | 291 м3/час |
| Генератор | |
| Производитель генератора | Marelli |
| Модель генератора | MJB 450 LB4 |
| Описание Quanto D1200 в PDF | |
| Техническое описание Quanto D1200 | |
Газовая электростанция Tedom Quanto D1200 (1 200 кВт)
Газовый генератор Tedom Quanto D1200 мощностью 1 200 кВт представляет собой энергетический модуль МВт-класса для выработки электроэнергии на газовом топливе, производство Чехия.
Газовый генератор может работать в режиме основного, резервного или пикового источника питания и ориентирован на работу в составе электростанций, крупных промышленных площадок, распределительных подстанций и инфраструктурных объектов. При выборе станции учитывают расчетные режимы нагрузки, схему включения в сеть, требования к надежности и уровню шума, а также условия размещения агрегата.
Установка ориентирована на работу на магистральном природном газе; возможность применения попутного, сжиженного или другого газового топлива определяется на стадии проекта и согласуется с заводом-изготовителем. По согласованию газопоршневая установка комплектуется щитом управления, автоматическим вводом резерва

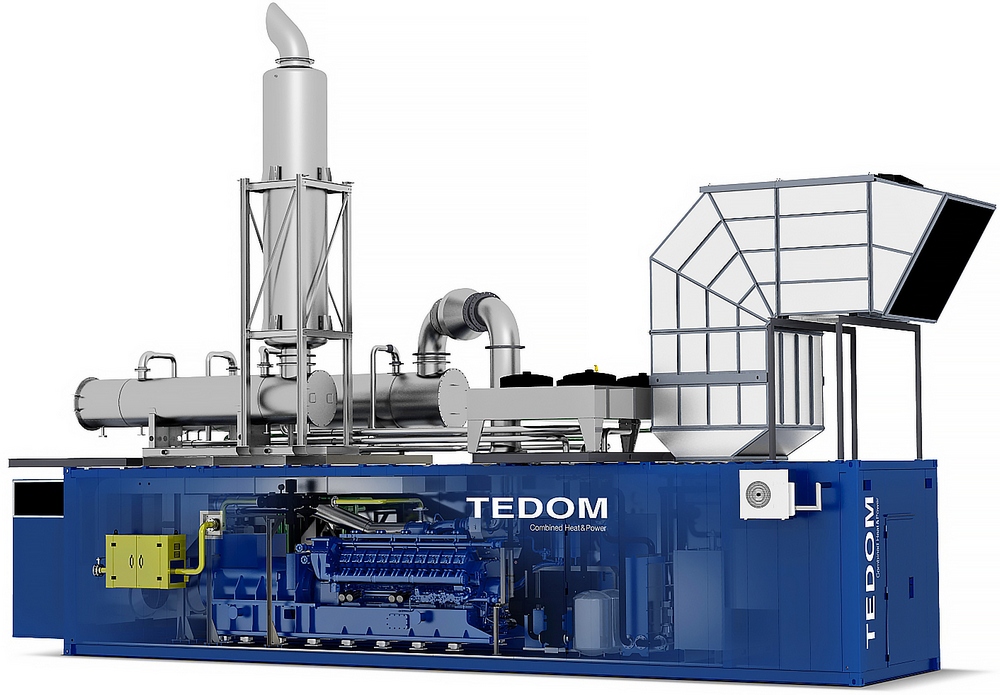

Koгенерационные установки TEDOM серии Quanto входят в число машин высокого диапазона мощности, работающих на базе промышленных газовых двигателей MWM. Блочная компоновка этих установок включает двигатель-генератор и комплект теплового оборудования - глушитель выхлопа и электрический распределитель с управляющей и силовой частью.
Распределитель R1 (силовой) содержит:
автомат защиты генератора с механическим приводом, защищающий генератор и часть питающей проводки от перенапряжения и короткого замыкания, и кроме того служит в качестве коммутационного элемента при фазировании генератора к сети
- клеммник XV предназначен для подключения кабеля выведения мощности
- клеммник XG служит для подключения генератора
- измерительные трансформаторы тока
- питание собственных нужд
в случае необходимости, установлены электрометры
Распределитель R2 (управляющий) содержит:
- центральную часть системы управления и расширяющие ее модули
- панель управления системы регулировки двигателя TEM-EVO и расширяющие ее I/O модули
- предохранительные выключатели
- элементы управления предназначенные для сервисных целей
- источник питания для приборов 24VDC
- клеммную коробку для подключения аналоговых датчиков, бинарных выключателей, приборов управления, удаленной связи и т.п.
- клеммник заказчика X4
в случае необходимости, оснащен частотными преобразователями
Распределитель R3 содержит:
преобразователи частоты ( вентиляторы охлаждения технологического контура, вентиляторы аварийного охлаждения, вентиляторы контйнера)
Распределитель R4 содержит:
систему управления двигателем TEM-EVO
Распределитель R5 содержит:
элементы управления запуска вентиляторов технологического контура или вентиляторы аварийного охлаждения.
Для управления КУ использована система управления ProCon Sight, которая обеспечивает полностью автоматизированную работу установки. Система представляет собой многопроцессорную модульную систему, состоящую из центральной части, дисплея и расширяющих модулей аналоговых и бинарных входов и выходов.
Система управления оценивает и обрабатывает следующие величины.
Электрические величины: напряжение генератора, ток генератора, напряжение сети.
Технологические параметры: КУ оснащена комплектом бинарных и аналоговых датчиков, которые наблюдают за всеми необходимыми процессами с целью их оптимализации, которая осуществляется посредством соответствующих выходов собственных нужд.
