Дизельный генератор (ДГУ) CTM C.135 - Cummins, 109 кВт

CTM C.135 - Cummins (109 кВт) - дизельная электростанция на раме CTM C.135 - Cummins (109 кВт) - дизельная электростанция на раме

Мощность

Номинальная136 кВА / 109 кВт

Резервная149 кВА / 119 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins 6BTA5.9G3

Вид исполнения:

Количество фаз 3 фазы
Напряжение (В) 230/400 В
Исполнение открытое, кожух, контейнер
Вид на раме
Модель C.135
Макс. мощность (кВА / кВт) 136
Номин. мощность (кВА / кВт) 150
Максимальная сила тока, А 216
Наименование открытой электростанции 6BTA5.9G3
Тип топлива дизельное
Расход топлива при 80% нагрузке 24
Габариты электростанции открытое исполнение 2400 x 1100 x 1500
Габариты электростанции в кожухе (для аренды) 3500 x 1100 x 1800
Масса электростанции открытое исполнение 1200
Масса электростанции в кожухе (для аренды) 1850
Основная мощность 136 кВа / 109 кВт
Резервная мощность 150 кВа / 120 кВт
id товара аналога 14949
Количество и размещение цилиндров 6, рядное
Объем двигателя (л) 5.9
Номинальный ток в основном режиме, А 197
Напряжение, В 230/400
Максимальная мощность двигателя, кВт 133
Частота вращения, об/мин 1500
Объём масляной системы, л 16.4
Удельный расход топлива, л/кВт*ч 0.293
Расход топлива при 100% нагрузке, л/час 32
Расход топлива при 75% нагрузке, л/час 24
Расход топлива при 50% нагрузке, л/час 16
Производитель генератора Marelli
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 37.2
КПД альтернатора 90.2
КПД силовой установки 33.6
Габариты, мм - открытое 2400x1100x1500
Ёмкость бака, л (на раме) 520
Макс. автономия (при нагрузке 100%), ч 16.3
Макс. автономия (при нагрузке 75%), ч 21.7
Макс. автономия (при нагрузке 50%), ч 32.5
Масса, кг - открытая 1200
Габариты, мм - кожух 3500x1100x1800
Ёмкость бака, л (кожух) 360
Макс. автономия (при нагрузке 100%), ч 11.3
Макс. автономия (при нагрузке 75%), ч 15
Макс. автономия (при нагрузке 50%), ч 22.5
Масса, кг - кожух 1850

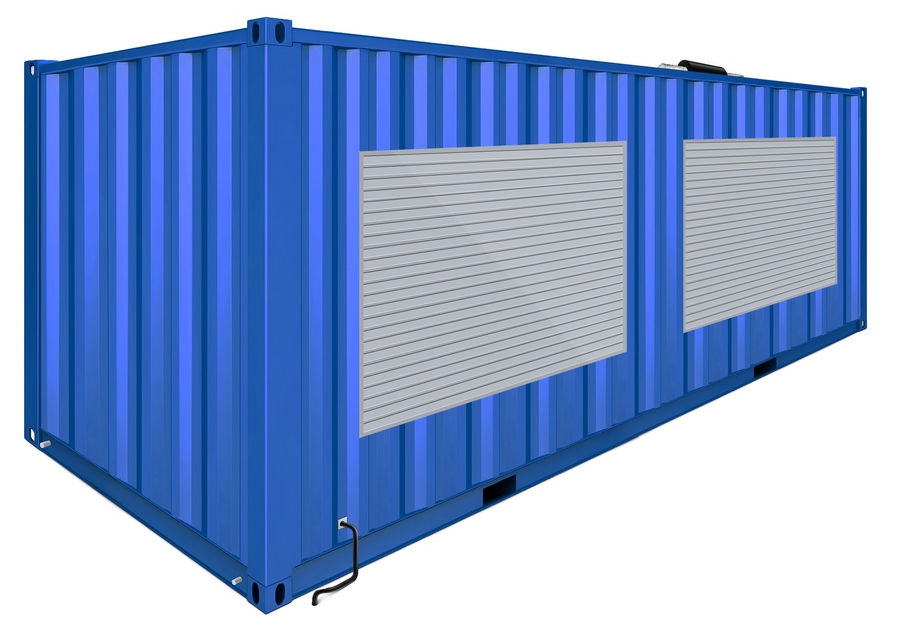

Размер, мм - контейнер 3000x1800x2300
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 41.7
Макс. автономия (бак 2000 л.), ч 83.3
Макс. автономия (бак 5000 л.), ч 208.3
Масса, кг - контейнер 2350
Производитель двигателя-строка Cummins
Производитель CTM
Модель двигателя 6BTA5.9G3
Мощность, кВт 109
Страна производства Италия
Охлаждение жидкостное
Мощность, кВт109
Двигатель
ПроизводительCTM
Модель двигателя6BTA5.9G3
Количество и размещение цилиндров6, рядное
Максимальная мощность двигателя, кВт133
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)5.9
Объём масляной системы, л16.4
Удельный расход топлива, л/кВт*ч0.293
Расход топлива при 50% нагрузке, л/час16
Расход топлива при 75% нагрузке, л/час24
Расход топлива при 80% нагрузке24
Расход топлива при 100% нагрузке, л/час32
Генератор
Производитель генератораMarelli
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое2400x1100x1500
Ёмкость бака, л (на раме)520
Макс. автономия (при нагрузке 100%), ч16.3
Масса, кг - открытая1200

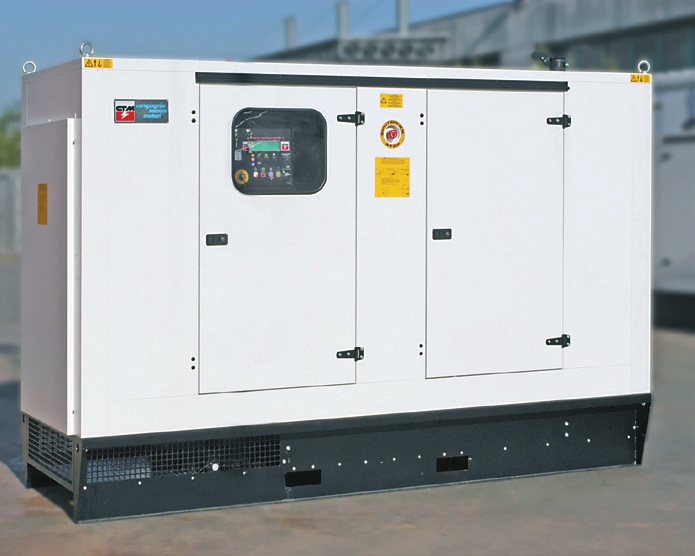

Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух3500x1100x1800
Ёмкость бака, л (кожух)360
Масса, кг - кожух1850
Описание C.135 - Cummins в PDF

Все ДГУ 120 кВт

Дизельный генератор (ДГУ) CTM C.135 - Cummins, 109 кВт

Дизельная электростанция CTM C.135 предлагает 109 кВт номинальной мощности и 120 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 24 л/ч при 75% нагрузке. Внутри станции установлен двигатель Cummins (Америка) 6BTA5.9G3 объемом 5.9 литров. Емкость встроенного бака достигает 160 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM C.135 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
