Дизельная электростанция CTM V.500 (407 кВт)

CTM V.500 (407 кВт) - дизельная электростанция на раме CTM V.500 (407 кВт) - дизельная электростанция на раме

Мощность

Номинальная508 кВА / 407 кВт

Резервная558 кВА / 447 кВт

Напряжение380 В, 3 фазы

Двигатель

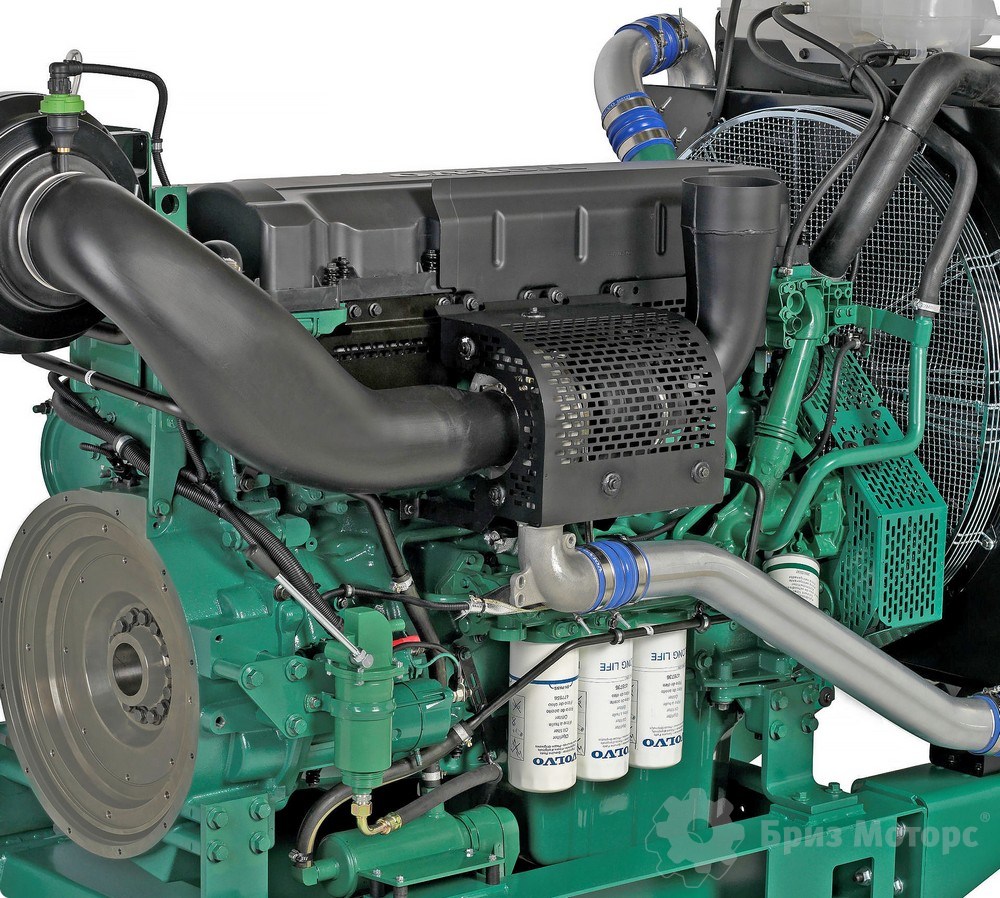

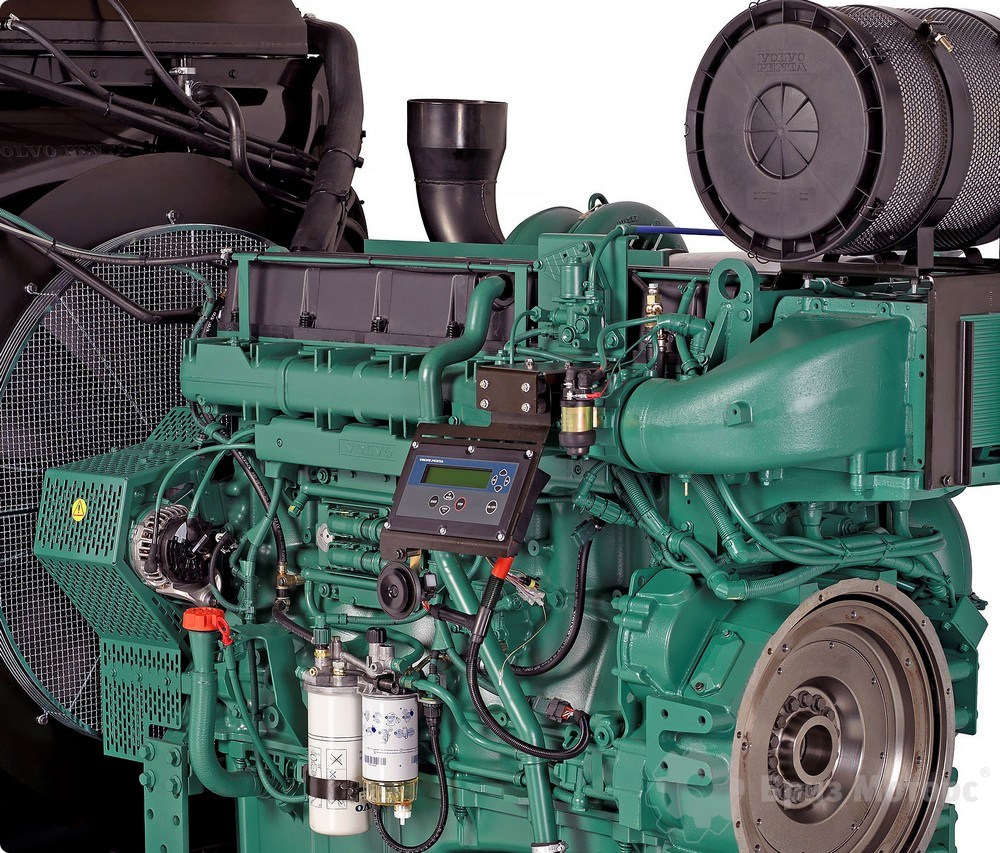

Volvo TAD1641GE

Вид исполнения:

Дизельная электростанция CTM V.500 (407 кВт)

<p>Дизельная электростанция CTM V.500 предлагает 407 кВт номинальной мощности и 448 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 76 л/ч при 75% нагрузке. Внутри станции установлен двигатель Volvo Penta (Швеция) TAD1641GE объемом 16.2 литра. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM V.500 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.</p>
Мощность a:1:{s:11:&quot;DESCRIPTION&quot;;a:0:{}}
Модель V.500
Макс. мощность (кВА / кВт) 500
Номин. мощность (кВА / кВт) 550
Максимальная сила тока, А 806
Наименование открытой электростанции TAD1641GE
Тип топлива дизель
Ёмкость бака электростанции 600.00
Габариты электростанции открытое исполнение 3500x1160x2150
Габариты электростанции в кожухе (для аренды) 4700x1650x2300
Масса электростанции открытое исполнение 3800
Масса электростанции в кожухе (для аренды) 5100
Основная мощность 500 кВа / 400 кВт
Резервная мощность 550 кВа / 440 кВт
Стоимость аренды от 6500 рублей
Количество и размещение цилиндров 6, рядное
Объем двигателя (л) 16.12
Номинальный ток в основном режиме, А 735
Напряжение, В 230/400
Максимальная мощность двигателя, кВт 473
Частота вращения, об/мин 1500
Объём масляной системы, л 42
Удельный расход топлива, л/кВт*ч 0.249
Расход топлива при 100% нагрузке, л/час 101.3
Расход топлива при 75% нагрузке, л/час 76
Расход топлива при 50% нагрузке, л/час 50.7
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 41.7
КПД альтернатора 94.7
КПД силовой установки 39.5
Габариты, мм - открытое 3300x1200x2100
Ёмкость бака, л (на раме) 900
Макс. автономия (при нагрузке 100%), ч 8.9
Макс. автономия (при нагрузке 75%), ч 11.8
Макс. автономия (при нагрузке 50%), ч 17.8
Масса, кг - открытая 3800
Габариты, мм - кожух 5200x1650x2500
Ёмкость бака, л (кожух) 950
Макс. автономия (при нагрузке 100%), ч 9.4
Макс. автономия (при нагрузке 75%), ч 12.5
Макс. автономия (при нагрузке 50%), ч 18.8
Масса, кг - кожух 5600
Размер, мм - контейнер 6000x2438x2438
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 13.2
Макс. автономия (бак 2000 л.), ч 26.3
Макс. автономия (бак 5000 л.), ч 65.8
Масса, кг - контейнер 6600
Производитель двигателя-строка Volvo
Модель двигателя TAD1641GE
Мощность, кВт 407
Охлаждение жидкостное
Мощность, кВт407
Двигатель
Модель двигателяTAD1641GE
Количество и размещение цилиндров6, рядное
Максимальная мощность двигателя, кВт473
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)16.12
Объём масляной системы, л42
Удельный расход топлива, л/кВт*ч0.249
Расход топлива при 50% нагрузке, л/час50.7
Расход топлива при 75% нагрузке, л/час76
Расход топлива при 100% нагрузке, л/час101.3
Генератор
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое3300x1200x2100
Ёмкость бака, л (на раме)900
Макс. автономия (при нагрузке 100%), ч8.9
Масса, кг - открытая3800
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух5200x1650x2500
Ёмкость бака, л (кожух)950
Масса, кг - кожух5600
Описание V.500 в PDF
Техническое описание V.500

Все ДГУ 480 кВт

Array
Вам требуется составить смету?

Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
Прислать на email спецификацию Запросить коммерческое предложение

Опции для электростанции CTM V.500

Аналоги по мощности

Выполненные проекты поставки ДГУ

Модель Двигатель Мощность Наличие Цена

M.2885U Бриз Моторс
рекомендует

FPT

2308 кВт
2885 кВА

резервная:
2538 кВт
3173 кВА

Склад

Доставка
через 15 дней

Запросить

Контейнер
4 087 157 Руб.

SP.2250 - Perkins
Дизель-генератор
SP.2250 - Perkins Бриз Моторс
рекомендует

Perkins 4016-61TRG2

16 цилиндра (61.1 л.)
расход топлива 315 л/час

Генератор Marelli

1800 кВт
2250 кВА

резервная:
1980 кВт
2475 кВА

Склад

Доставка
через 15 дней

Запросить

Контейнер
4 087 157 Руб.

M.2250
Дизель-генератор
M.2250 Бриз Моторс
рекомендует

Mitsubishi S16R2-PTAW

16 цилиндра (80 л.)
расход топлива 330 л/час

Генератор Mecc-alte

1800 кВт
2250 кВА

резервная:
1980 кВт
2475 кВА

Склад

Доставка
через 15 дней

Запросить

Контейнер
4 087 157 Руб.

SP.1650
Дизель-генератор
SP.1650 Бриз Моторс
рекомендует

Perkins 4012-46TAG3A

12 цилиндра (48,8 л.)
расход топлива 268 л/час

Генератор Marelli

1320 кВт
1650 кВА

резервная:
1452 кВт
1815 кВА

Склад

Доставка
через 15 дней

Запросить

Контейнер
4 087 157 Руб.

Дизельные электростанции итальянского производителя СТМ (Compagnia Tecnica Motori) отличается высокой производительностью при компактном размере. В нашем каталоге представлен модельный ряд дизельных электростанций СТМ мощностью от 16 кВт до 3050 кВт.

Дизельные электростанции СТМ конструируются на основе мощных и экономичных двигателей от мировых производителей: Volvo Penta, Mitsubishi, MTU, John Deere и Perkins.

Бесплатная консультация: 8 (800) 600-33-96.

Дизельные электростанции СТМ и комплектующие:

Двигатели

Компания СТМ производит дизельные электростанции с двигателями различных конфигураций:  разнообразная вариация цилиндров; линейные или V-образные; без наддува и с турбонагнетателями, оснащаемые интеркулерами  с механическими или электронными средствами управления; двигатели с системой впрыска с общим нагнетательным турбопроводом и электронным управлением для снижения расхода топлива и выброса отработанных газов, которые могут работать по шине CAN.

Дизельные электростанции СТМ оснащаются двигателями с воздушными фильтрами со съемными элементами и индикаторами ограничителей. Все вращающиеся детали и горячие элементы оборудованы защитными устройствами.

Панели управления

Дизельные электростанции СТМ комплектуются панелью управления, отвечающей требованиям европейских стандартов CEI, EC, EN. Корпус выполняется из листовой стали. Номинальный класс защиты IP44. Панель управления, установленная на дизельных станциях СТМ, оснащена компактной микропроцессорной картой управления, которая находится на передней части панели, и буквенно-цифровым дисплеем с поддержкой разных языков.

  • Кнопка ручного запуска:

            Тип QM4400

  • Работа в автоматическом режиме:

            Тип DST4400 до 650 кВА

            Тип DST4601 для более высоких показателей

            Контроллеры разных поставщиков ( по запросу)

  • Параллельный режим:

            Тип DST4601 PXс функциями синхронизации и распределения нагрузки

            Контроллеры разных поставщиков

Панели управления могут устанавливаться непосредственно на дизельных электростанциях СТМ, либо по отдельности. Как правило, они оснащаются аппаратом для защиты генераторов и дополнительными средствами управления для внешнего переключения.

По дополнительному запросу переключатели могут быть установлены внутри панели управления.

Все панели управления, установленные на дизельных станциях СТМ, оснащаются статистическими зарядными устройствами для батарей( кроме ручной версии) и клеммными блоками для подключения к генераторным установкам.

Охлаждение

Охлаждение двигателя дизельных электростанций СТМ осуществляется при помощи радиатора с нагнетательным вентилятором и механическим двигателем. Последний приводится в движение посредством ременной передачи или при помощи электрических вентиляторов. Как вариант, двигатели на дизельных электростанциях СТМ могут оснащаться отдельными системами охлаждения с дополнительными баками охлаждающей жидкости и индикаторами уровня.

Система включает средства предварительного подогрева с термостатом и циркулярным насосом для генераторов средней/высокой мощности.

Генераторы

Дизельные электростанции СТМ оснащаются генераторами синхронного типа, с тремя фазами, статическим возбуждением, без щеток, с саморегулировкой и автономной вентиляцией, с системами IC-01, IC-0A1, в соответствии с требованием директив IEC 34, VDE 0530, DIN-EN 60034, и подходят для сетей на 50 Гц или на 60 Гц.  Генераторы соответствуют классу защиты IP23 или другому классу по дополнительному запросу. В случае стандартного монтажа используется конфигурация с одним подшипником. По особому запросу возможен монтаж с двумя подшипниками. Все генераторы, установленные на дизельных электростанциях СТМ, оснащаются автоматическими регуляторами напряжения электронного типа и, по запросу, постоянным магнитом и прочим вспомогательным оборудованием.

Основания

Дизельные электростанции СТМ имеют металлические опорные рамы, изготовленные из секций UNP или стальных конструкций S235 JRUNI7070 в соответствии с требованиями европейских стандартов ASMEIX. Все опорные рамы оснащаются точками крепления, на которых устанавливаются топливные баки.

Дизельные электростанции СТМ – преимущества:

  • Высокая производительность. Дизельные электростанции СТМ демонстрируют стабильную работу в режиме продолжительной и тяжелой эксплуатации.
  • Компактные размеры. ДЭС итальянского производителя отличается небольшими габаритами, что существенно расширяет выбор мест, где может быть установлен агрегат.
  • Экономичный расход топлива. Дизельные электростанции СТМ потребляют на 25% меньше топлива, чем большинство их китайских или российских аналогов.
  • Низкий уровень шума и вибраций.

Дизельные электростанции от СТМ – концерна с полувековой  историей.

Итальянский производитель дизельных электростанций CTM основан в 1958 году. За 56 лет компания прошла путь от маленькой торговой фирмы до масштабного концерна, сотрудничающего с известными европейскими брендами.

Штаб квартира CTM расположена вблизи Милана, там же функционирует завод Cesano Boscone по проектированию и производству дизельных электростанций CTM повышенной мощности. Отдельное направление - реализация индивидуальных проектов –  дизельных электростанций CTM в кожухе мощностью до 1 МВт с шестицилиндровыми двигателями Mitsubishi.

Второй завод Easy Power также находится под Миланом – на предприятии CTM производит маломощные дизельные генераторы с двигателями Perkins, John Deere, Volvo. Дизельные электростанции концерна выпускаются как в открытом исполнении, так и в специальных шумопоглощающих кожухах в соответствии с последним нормативами Евросоюза (2000/14/EC). Генерирующее оборудование CTM мощностью до 250 кВА комплектуется встроенными баками емкостью 140 и 240 л.

Дизельные электростанции СТМ – отличный выбор для тех, кто хочет приобрести надежный и высокопроизводительный агрегат!
