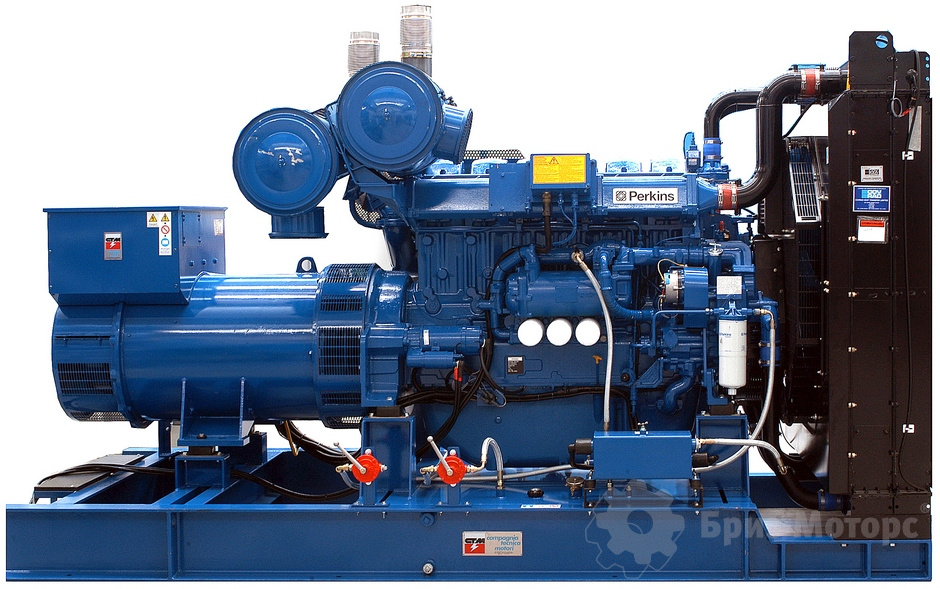

Дизельный генератор (ДГУ) CTM SP.650 - Perkins, 520 кВт

CTM SP.650 - Perkins (520 кВт) - дизельная электростанция на раме CTM SP.650 - Perkins (520 кВт) - дизельная электростанция на раме
CTM - все модели и цены

Мощность

Номинальная650 кВА / 520 кВт

Резервная715 кВА / 572 кВт

Напряжение380 В, 3 фазы

Двигатель

Perkins 2806A-E18TAG2

Вид исполнения:

Технические характеристики Описание Комплектация Панель управления Контейнер
Модель P.650
Макс. мощность (кВА / кВт) 650
Номин. мощность (кВА / кВт) 715
Максимальная сила тока, А 1030
Наименование открытой электростанции 2806A-E18TAG2
Тип топлива дизельное
Ёмкость бака электростанции 240.00
Габариты электростанции открытое исполнение 3700 x 1600 x 2200
Габариты электростанции в кожухе (для аренды) 5250 x 2000 x 2850
Масса электростанции открытое исполнение 5300
Масса электростанции в кожухе (для аренды) 7400
Основная мощность 650 кВа / 520 кВт
Резервная мощность 715 кВа / 572 кВт
Количество и размещение цилиндров 6, рядное
Объем двигателя (л) 18.1
Номинальный ток в основном режиме, А 938
Напряжение, В 230/400
Максимальная мощность двигателя, кВт 609
Частота вращения, об/мин 1500
Объём масляной системы, л 62
Удельный расход топлива, л/кВт*ч 0.244
Расход топлива при 100% нагрузке, л/час 126.6
Расход топлива при 75% нагрузке, л/час 95
Расход топлива при 50% нагрузке, л/час 63.4
Производитель генератора Marelli
Модель генератора MJB355MA4
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 42.9
КПД альтернатора 93.9
КПД силовой установки 40.3
Габариты, мм - открытое 3700x1600x2200
Ёмкость бака, л (на раме) 900
Макс. автономия (при нагрузке 100%), ч 7.1
Макс. автономия (при нагрузке 75%), ч 9.5
Макс. автономия (при нагрузке 50%), ч 14.2
Масса, кг - открытая 5300
Габариты, мм - кожух 5250x2000x2850
Ёмкость бака, л (кожух) 950
Макс. автономия (при нагрузке 100%), ч 7.5
Макс. автономия (при нагрузке 75%), ч 10
Макс. автономия (при нагрузке 50%), ч 15
Масса, кг - кожух 7400
Размер, мм - контейнер 6000x2438x2438
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 10.5
Макс. автономия (бак 2000 л.), ч 21.1
Макс. автономия (бак 5000 л.), ч 52.6
Масса, кг - контейнер 8100
Производитель двигателя-строка Perkins
Производитель CTM
Модель двигателя 2806A-E18TAG2
Мощность, кВт 520
Охлаждение жидкостное
Мощность, кВт520
Двигатель
ПроизводительCTM
Модель двигателя2806A-E18TAG2
Количество и размещение цилиндров6, рядное
Максимальная мощность двигателя, кВт609
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)18.1
Объём масляной системы, л62
Удельный расход топлива, л/кВт*ч0.244
Расход топлива при 50% нагрузке, л/час63.4
Расход топлива при 75% нагрузке, л/час95
Расход топлива при 100% нагрузке, л/час126.6
Генератор
Производитель генератораMarelli
Модель генератораMJB355MA4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое3700x1600x2200
Ёмкость бака, л (на раме)900
Макс. автономия (при нагрузке 100%), ч7.1
Масса, кг - открытая5300
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух5250x2000x2850
Ёмкость бака, л (кожух)950
Масса, кг - кожух7400
Описание SP.650 - Perkins в PDF

Все ДГУ 560 кВт

Дизельный генератор (ДГУ) CTM SP.650 - Perkins, 520 кВт

Дизельная электростанция CTM SP.650 предлагает 520 кВт номинальной мощности и 572 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 97 л/ч при 75% нагрузке. Внутри станции установлен двигатель Perkins (Великобритания) 2806A-E18TAG2 объемом 18.1 литра. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.650 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.
  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

Цена

Прислать

Наличие

На складе

Гарантия


24 месяца / 2000 моточасов
Заказать

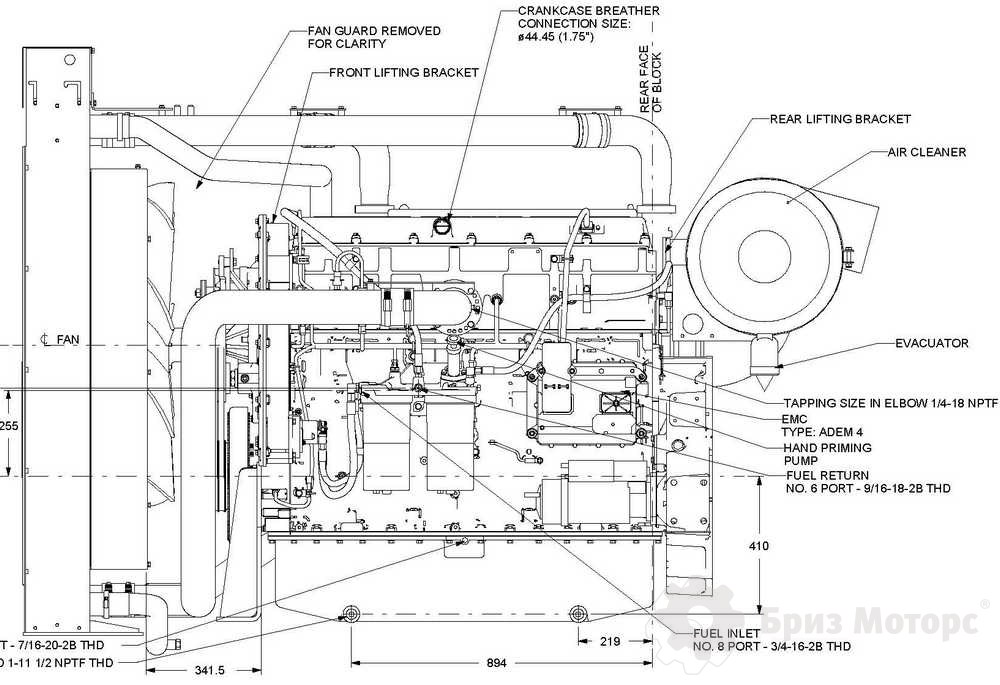

Двигатель Perkins 2806A-E18TAG2:
Двигатель Perkins 2806A-E18TAG2, фото 1 Двигатель Perkins 2806A-E18TAG2, фото 2
Вам требуется составить смету?

Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
Прислать на email спецификацию Запросить коммерческое предложение

Опции для электростанции CTM SP.650 - Perkins

    • 1 Контейнер заводского изготовления Электрика, ЩСН, отопление, вентиляция, пожарная сигнализация, освещение.
    • 2 Топливные опции Бак до 10 000 л, датчики уровня, подогрев, система автоматической подкачки.
    • 3 Дополнительный масляный бак Увеличение интервала непрерывной работы.
    • 4 Усиленная система охлаждения Выносной радиатор (по требованию объекта).
    • 5 Высоковольтное исполнение 6/10 кВ КРУ/КСО, вакуумный выключатель, трансформатор, модуль управления.
    • 6 Шасси с осевой нагрузкой до 20 т Для мобильных электростанций.
    • 7 Шумозащитный кожух с уровнем шума 55 дБ (А) Глушитель критического уровня, виброизоляция.
    • 8 АСУ ТП с подключением к SCADA Удалённый мониторинг и управление через защищённый канал.
    • 9 АВР и параллельная работа нескольких ДГУ Синхронизация, работа с сетью, распределение активной/реактивной мощности.
    • 10 Интеграция ДГУ с комплектной трансформаторной подстанцией Схема присоединения, защита, автоматика, шины 0,4–10 кВ.
    • 11 ИБП 20–500 кВА Совместная работа с АВР, ВРУ и ДГУ для питания ответственных потребителей.
    • 12 Климатическое исполнение под регион Северное, тропическое, пылевое; утепление и обогрев контейнера.
    • 13 Проектирование и разработка рабочей документации Однолинейные схемы, кабельные журналы, расчёты токов КЗ, привязка к площадке.
    • 14 Электролаборатория до 10 кВ Испытания кабельных линий, проверка защит, протоколы.
    • 15 Строительно-монтажные и пусконаладочные работы Фундаменты, кабельные трассы, монтаж РУ/КТП, ПНР, сопровождение Ростехнадзора.
