Дизельная электростанция CTM SP.450 - Perkins (364 кВт)

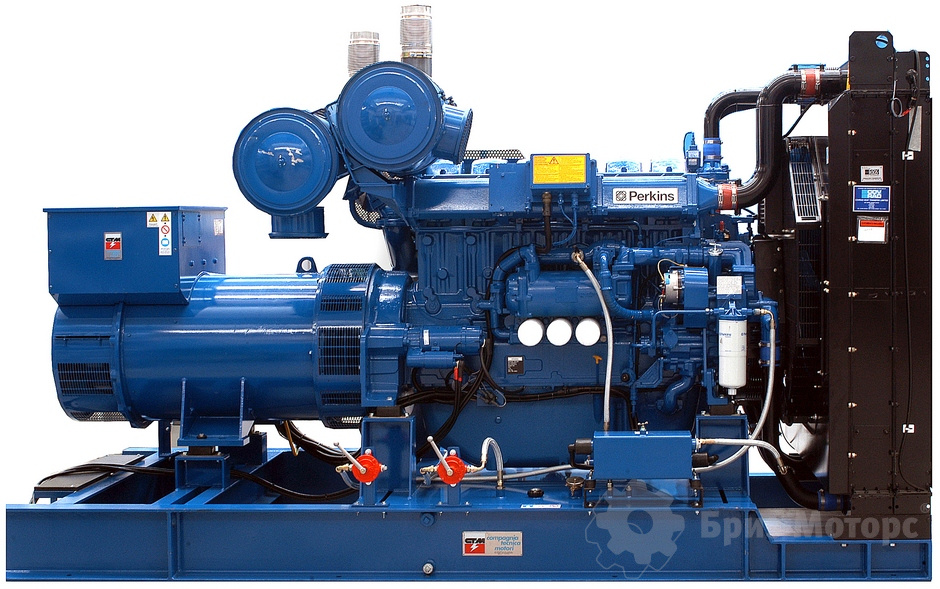

CTM SP.450 - Perkins (364 кВт) - дизельная электростанция на раме

CTM - все модели и цены

Мощность

Номинальная455 кВА / 364 кВт

Резервная500 кВА / 400 кВт

Двигатель

Perkins 2506C-E15TAG1

Вид исполнения:

На раме В кожухе

В контейнере

Дизельная электростанция CTM SP.450 - Perkins (364 кВт)

Дизельная электростанция CTM SP.450 предлагает 364 кВт номинальной мощности и 401 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 73 л/ч при 75% нагрузке. Внутри станции установлен двигатель Volvo Penta (Швеция) 2506C-E15TAG1 объемом 15.2 литра. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.450 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

Технические характеристики Комплектация Панель управления Контейнер


Номинальная мощность электростанции (кВт)	364
Двигатель
Производитель двигателя	Perkins
Модель двигателя	2506C-E15TAG1
Количество и размещение цилиндров	6, рядное
Максимальная мощность двигателя, кВт	435
Частота вращения, об/мин	1500
Охлаждение	жидкостное
Объем двигателя (л)	15.2
Объём масляной системы, л	62
Удельный расход топлива, л/кВт*ч	0.274
Расход топлива при 50% нагрузке, л/час	50
Расход топлива при 75% нагрузке, л/час	75
Расход топлива при 100% нагрузке, л/час	100
Генератор
Производитель генератора	Stamford
Модель генератора	UC274K
Тип генератора	Синхронный
Стабильность выходного напряжения, %	1
Стабильность выходной частоты, %	1
Класс защиты	IP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое	3400x1300x2100
Ёмкость бака, л (на раме)	900
Макс. автономия (при нагрузке 100%), ч	9
Масса, кг - открытая	4100
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух	5200x1650x2550
Ёмкость бака, л (кожух)	950
Масса, кг - кожух	5900

Стальная сварная рама;
Двигатель Perkins с навесным оборудованием;
Стандартный радиатор системы охлаждения;
Генератор (бесщеточный, одноопорный);
Зарядный генератор;
Аккумуляторная батарея (с проводами и клеммами);
Панель управления;
Электростартер;
Выходной автомат защиты (автоматический выключатель);
Воздушный фильтр для работы в нормальных условиях;
Система топливоподачи с фильтрацией;
Система смазки с фильтрацией;
Система защиты по низкому давлению масла;
Система защиты по низкому уровню охлаждающей жидкости;
Регулятор оборотов;
Стандартный глушитель;
Пластиковый топливный бак;
Инструкция по эксплуатации на русском языке;
Предпродажная подготовка, тест перед отгрузкой;
Заправка маслом и смесью антифриза (до -40°С);
Заводской тест;
Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

Управление запуском/остановом дизель-генератора.
Мониторинг сбоев в работе.
Отображение состояния и контроль генераторной установки.
Анимационное воспроизведение процесса работы.
Интерфейс управления: меню и символы.
Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

Визуальная индикация состояния внешней сети.
Автоматический запуск при пропадании сети.
Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

Полностью соответствуют всем требованиям Российского законодательства и подтверждены сертификатом.
ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
Срок приема нагрузки до 15 секунд.
Удобное и безопасное обслуживание внутри контейнера
Никаких образований конденсата
Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
