Дизельная электростанция CTM MT.3050 (2 440 кВт)

CTM MT.3050 (2 440 кВт) - дизельная электростанция на раме

CTM - все модели и цены

Мощность

Номинальная3050 кВА / 2440 кВт

Резервная3355 кВА / 2684 кВт

Напряжение380 В, 3 фазы

Двигатель

MTU 20V4000G63L

Вид исполнения:

На раме В контейнере

Дизельная электростанция CTM MT.3050 (2 440 кВт)

Дизельная электростанция CTM MT.3050 предлагает 2440 кВт номинальной мощности и 2684 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 445 л/ч при 75% нагрузке. Внутри станции установлен двигатель MTU (Германия) 20V4000G63L объемом 95.4 литров.

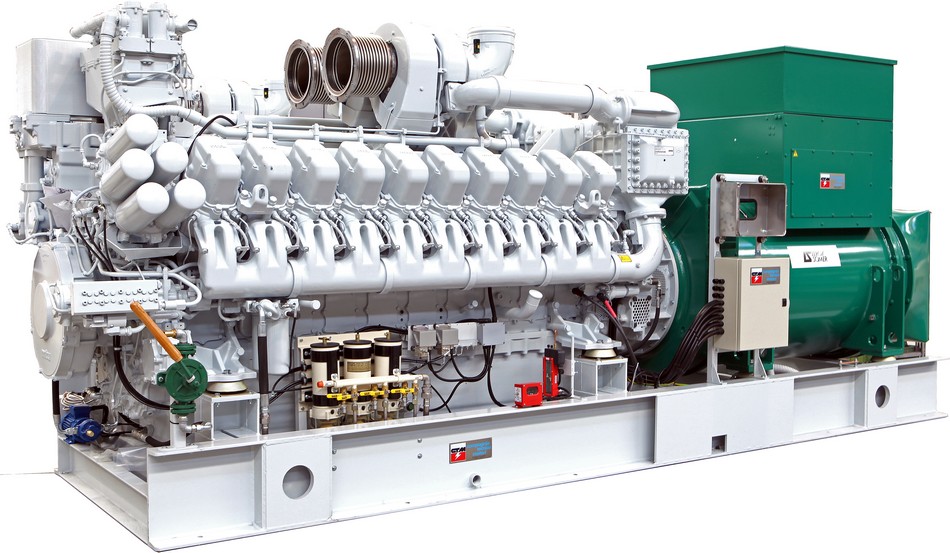

3 преимущества электростанции MTU (Германия) 2500 кВт:

MTU - немецкий производитель дизельных двигателей и комплектных систем для силовых установок (является структурным подразделением корпорации Rolls-Royce Power Systems AG, ранее - Daimler Chrysler).

Система впрыска топлива под давлением до 1500 атмосфер с индивидуальным топливным насосом на каждом цилиндре и управляемыми форсунками отличается повышенной надежностью.
Уменьшенное число трубопроводов и их соединений; топливные магистрали производятся с двойными стенками.
Интенсивная эксплуатация двигателей возможна благодаря особой конструкции картера.

Технические характеристики Комплектация Панель управления Контейнер


Номинальная мощность электростанции (кВт)	2440
Двигатель
Производитель двигателя	MTU
Модель двигателя	20V4000G63L
Количество и размещение цилиндров	20, V-образное
Тип впуска	Турбированный с охлаждением
Объем двигателя (л)	95
Расход топлива при 50% нагрузке, л/час	296.8
Расход топлива при 75% нагрузке, л/час	445
Расход топлива при 100% нагрузке, л/час	593.2
Генератор
Производитель генератора	Marelli
Модель генератора	MJB500LA4
Тип генератора	Синхронный
Стабильность выходного напряжения, %	1
Стабильность выходной частоты, %	1
Класс защиты	IP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое	6500x2000x2750
Ёмкость бака, л (на раме)	1500
Макс. автономия (при нагрузке 100%), ч	2.5
Масса, кг - открытая	20000
Описание CTM MT.3050 в PDF
Техническое описание CTM MT.3050

Все ДГУ 3000 кВт

Стальная сварная рама;
Двигатель MTU с навесным оборудованием;
Стандартный радиатор системы охлаждения;
Генератор (бесщеточный, одноопорный);
Зарядный генератор;
Аккумуляторная батарея (с проводами и клеммами);
Панель управления;
Электростартер;
Выходной автомат защиты (автоматический выключатель);
Воздушный фильтр для работы в нормальных условиях;
Система топливоподачи с фильтрацией;
Система смазки с фильтрацией;
Система защиты по низкому давлению масла;
Система защиты по низкому уровню охлаждающей жидкости;
Регулятор оборотов;
Стандартный глушитель;
Пластиковый топливный бак;
Инструкция по эксплуатации на русском языке;
Предпродажная подготовка, тест перед отгрузкой;
Заправка маслом и смесью антифриза (до -40°С);
Заводской тест;
Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

Управление запуском/остановом дизель-генератора.
Мониторинг сбоев в работе.
Отображение состояния и контроль генераторной установки.
Анимационное воспроизведение процесса работы.
Интерфейс управления: меню и символы.
Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

Визуальная индикация состояния внешней сети.
Автоматический запуск при пропадании сети.
Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

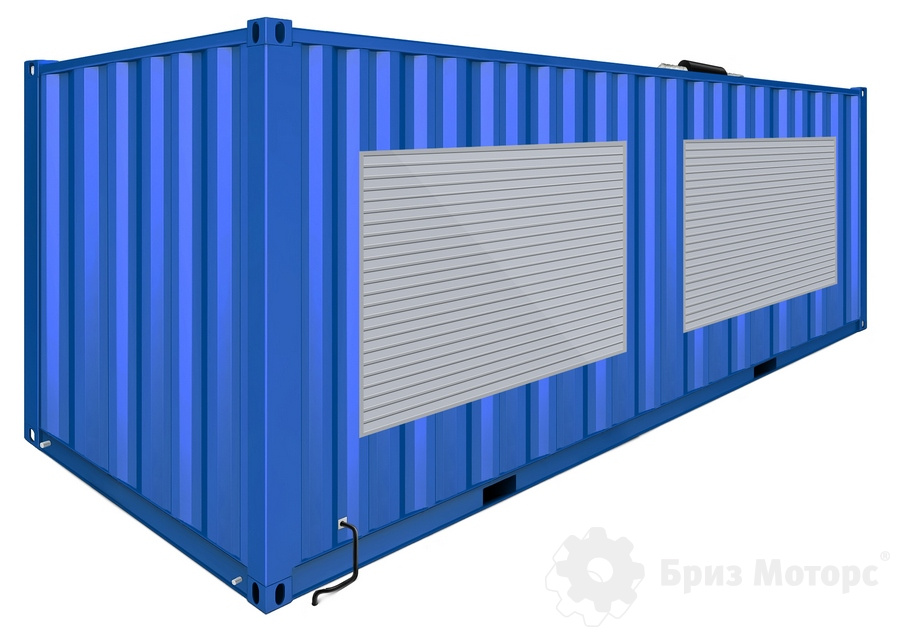

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

Полностью соответствуют всем требованиям Российского законодательства и подтверждены сертификатом.
ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
Срок приема нагрузки до 15 секунд.
Удобное и безопасное обслуживание внутри контейнера
Никаких образований конденсата
Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
