Дизельная электростанция CTM MT.2800 (2 263 кВт)

CTM MT.2800 (2 263 кВт) - дизельная электростанция на раме CTM MT.2800 (2 263 кВт) - дизельная электростанция на раме
Мощность

Номинальная2828 кВА / 2263 кВт

Резервная3110 кВА / 2489 кВт

Напряжение380 В, 3 фазы

Двигатель

MTU 20V4000G63

Вид исполнения:

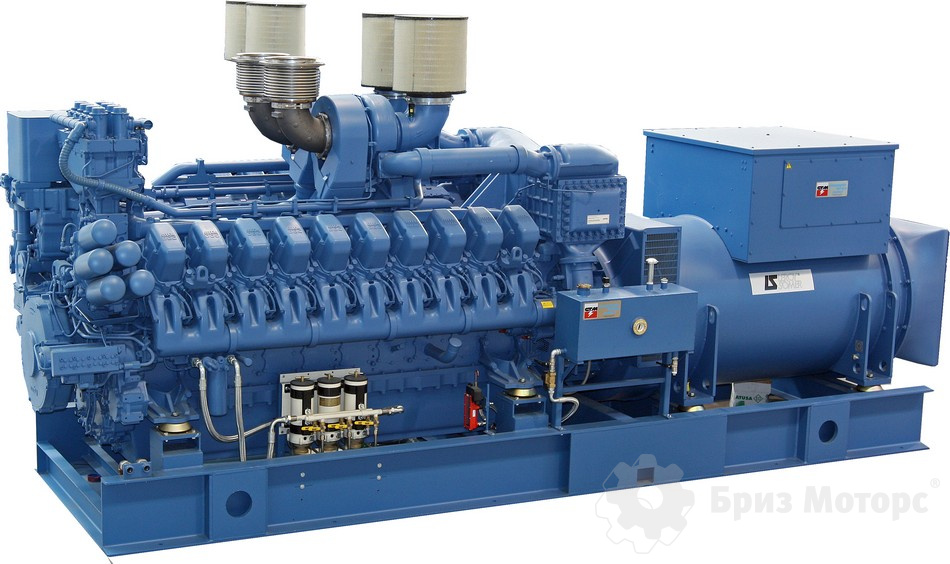

Дизельная электростанция CTM MT.2800 (2 263 кВт)

Дизельная электростанция CTM MT.2800 предлагает 2263 кВт номинальной мощности и 2489 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 420 л/ч при 75% нагрузке. Внутри станции установлен двигатель MTU (Германия) 20V4000G63 объемом 95.4 литров. Емкость встроенного бака достигает 1500 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM MT.2800 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

3 преимущества электростанции MTU (Германия) 2200 кВт:

    MTU - немецкий производитель дизельных двигателей и комплектных систем для силовых установок (является структурным подразделением корпорации Rolls-Royce Power Systems AG, ранее - Daimler Chrysler).

    • Система впрыска топлива под давлением до 1500 атмосфер с индивидуальным топливным насосом на каждом цилиндре и управляемыми форсунками отличается повышенной надежностью.
    • Уменьшенное число трубопроводов и их соединений; топливные магистрали производятся с двойными стенками.
    • Интенсивная эксплуатация двигателей возможна благодаря особой конструкции картера.
Номинальная мощность электростанции (кВт)2263
Двигатель
Производитель двигателяMTU
Модель двигателя20V4000G63
Количество и размещение цилиндров20, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт2662
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)95.4
Объём масляной системы, л390
Удельный расход топлива, л/кВт*ч0.247
Расход топлива при 50% нагрузке, л/час280.1
Расход топлива при 75% нагрузке, л/час420
Расход топлива при 100% нагрузке, л/час559.9
Генератор
Производитель генератораMarelli
Модель генератораMJB500LA4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое6500x2000x2750
Ёмкость бака, л (на раме)1500
Макс. автономия (при нагрузке 100%), ч2.7
Масса, кг - открытая18000
Описание CTM MT.2800 в PDF
Техническое описание CTM MT.2800

Все ДГУ 2300 кВт

  • Стальная сварная рама;
  • Двигатель MTU с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

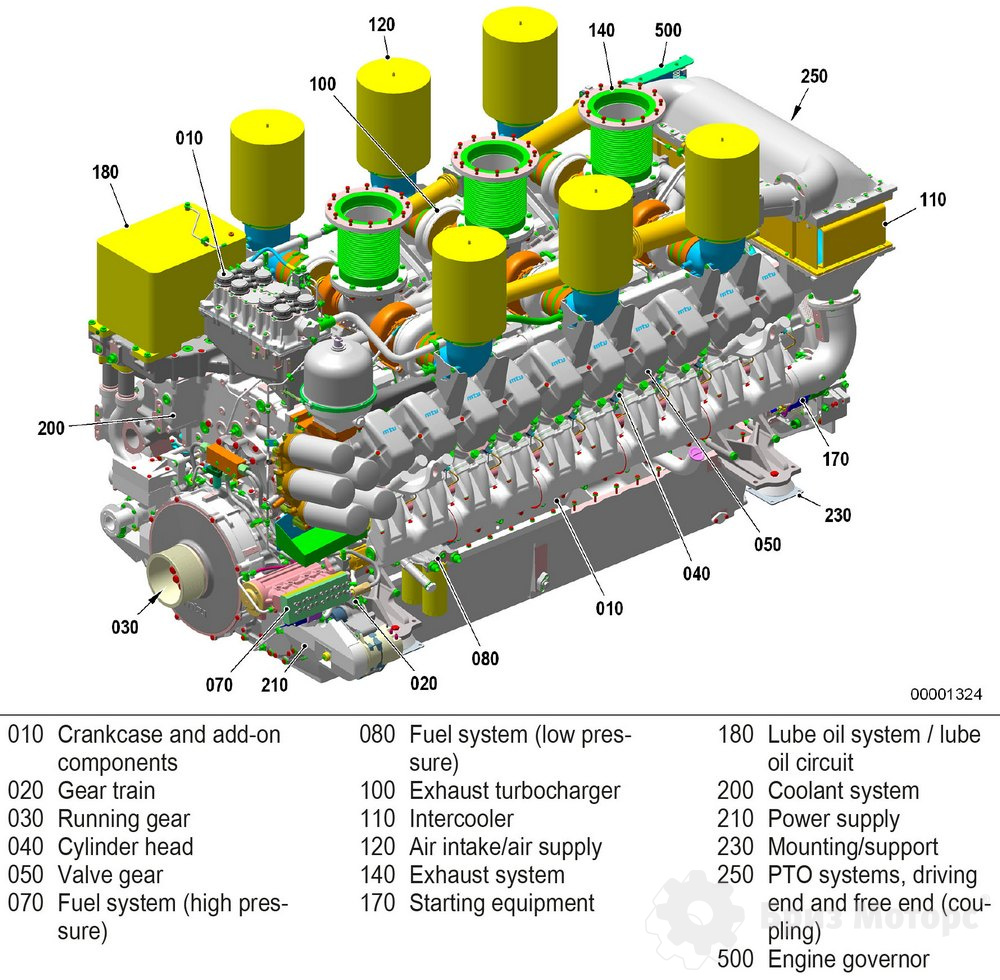

20V4000G63L
20V4000G63L

Двигатели MTU укомплектованы системой впрыска Common Rail (разделение процессов создания давления топлива и впрыска).

Контур высокого давления топливной системы включает в себя общую для всех цилиндров топливную рампу, в которой поддерживается неизменно высокое давление топлива.

Впрыск топлива в цилиндр контролируется электронным блоком управления и происходит под очень высоким атмосферным давлением; за один цикл работы двигателя производится несколько коротких точных впрысков.

Благодаря высокой точности электронного управления, специфичной карте впрыска и высокому давлению впрыска, сгорание топлива в цилиндре двигателя происходит с максимальной отдачей.

Несмотря на несколько больший рабочий объем, по сравнению с двигателями той же мощности с традиционной системой прямого впрыска, MTU характеризуются малым удельным расходом топлива.

Больший объем обеспечивает дизелю MTU большую приемистость, что важно для резервных электростанций, принимающих большие единичные нагрузки, нагрузки со значительными пусковыми токами.

Каталог электростанций MTU (Германия)

Модель

Двигатель

Номин.
мощность,
кВт

Расход,
л/ч,
75%

Габариты

модель

цилиндры

ход поршня

объем

длина-ширина-высота

масса

Дизельные электростанции на двигателях MTU

MT.1250

12V 4000 G21R

12

170*210

57,2

1000

195

5000*2000*2500

12 000

MT.1400

12V 4000 G23R

12

170*210

57,2

1120

212

5000*2000*2500

12 000

MT.1650

12V4000G23

12

170*210

57,2

1320

241

5000*2000*2500

12 000

MT.1850

12V4000G63

12

170*210

57,2

1480

266

5000*2000*2500

12 500

MT.2100

16V4000G23

16

170*210

76,3

1680

306

6100*2300*3000

15 500

MT.2300

16V4000G63

16

170*210

76,3

1840

330

6100*2300*3000

16 500

MT.2500

20V4000G23

20

170*210

95,4

2040

385

6500*2000*2750

17 000

MT.2800

20V4000G63

20

170*210

95,4

2240

420

6500*2000*2750

18 000

MT.3050

20V4000G63L

20

170*210

95,4

2440

445

6500*2000*2750

20 000
