Дизельная электростанция CTM MT.1130 (912 кВт)

CTM MT.1130 (912 кВт) - дизельная электростанция на раме CTM MT.1130 (912 кВт) - дизельная электростанция на раме
Мощность

Номинальная1140 кВА / 912 кВт

Резервная1254 кВА / 1003 кВт

Напряжение380 В, 3 фазы

Двигатель

MTU 18V2000G65

Вид исполнения:

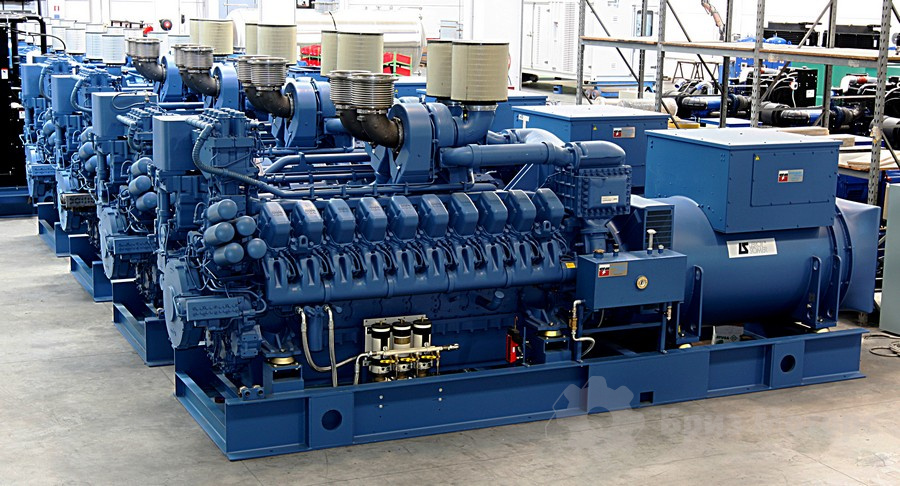

Дизельная электростанция CTM MT.1130 (912 кВт)

Дизельная электростанция CTM MT.1130 предлагает 912 кВт номинальной мощности и 1003 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 175 л/ч при 75% нагрузке. Внутри станции установлен двигатель MTU (Германия) 118V2000G65 объемом 36 литров. Емкость встроенного бака достигает 1500 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM MT.1130 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

3 преимущества электростанции MTU (Германия) 900 кВт:

    MTU - немецкий производитель дизельных двигателей и комплектных систем для силовых установок (является структурным подразделением корпорации Rolls-Royce Power Systems AG, ранее - Daimler Chrysler).

    • Система впрыска топлива под давлением до 1500 атмосфер с индивидуальным топливным насосом на каждом цилиндре и управляемыми форсунками отличается повышенной надежностью.
    • Уменьшенное число трубопроводов и их соединений; топливные магистрали производятся с двойными стенками.
    • Интенсивная эксплуатация двигателей возможна благодаря особой конструкции картера.
Номинальная мощность электростанции (кВт)912
Двигатель
Производитель двигателяMTU
Модель двигателя18V2000G65
Количество и размещение цилиндров18, V-образное
Максимальная мощность двигателя, кВт1052
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)35.82
Объём масляной системы, л130
Удельный расход топлива, л/кВт*ч0.256
Расход топлива при 50% нагрузке, л/час116.7
Расход топлива при 75% нагрузке, л/час175
Расход топлива при 100% нагрузке, л/час233.3
Генератор
Производитель генератораMarelli
Модель генератораMJB400LA4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое4600x1800x2400
Ёмкость бака, л (на раме)900
Макс. автономия (при нагрузке 100%), ч3.9
Масса, кг - открытая8000
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух7000x2100x2700
Ёмкость бака, л (кожух)950
Масса, кг - кожух10400
Описание CTM MT.1130 в PDF

Все ДГУ 960 кВт

  • Стальная сварная рама;
  • Двигатель MTU с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

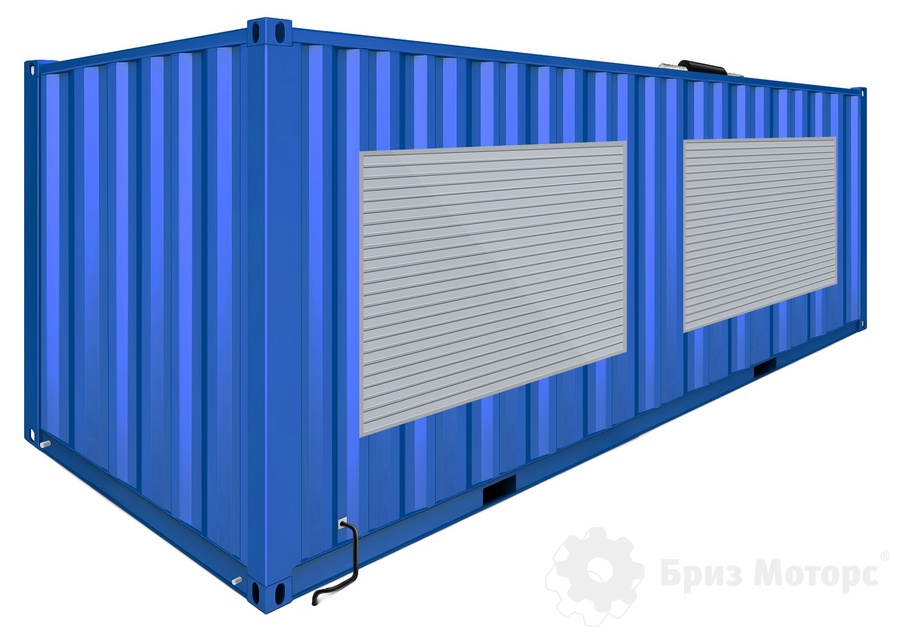

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

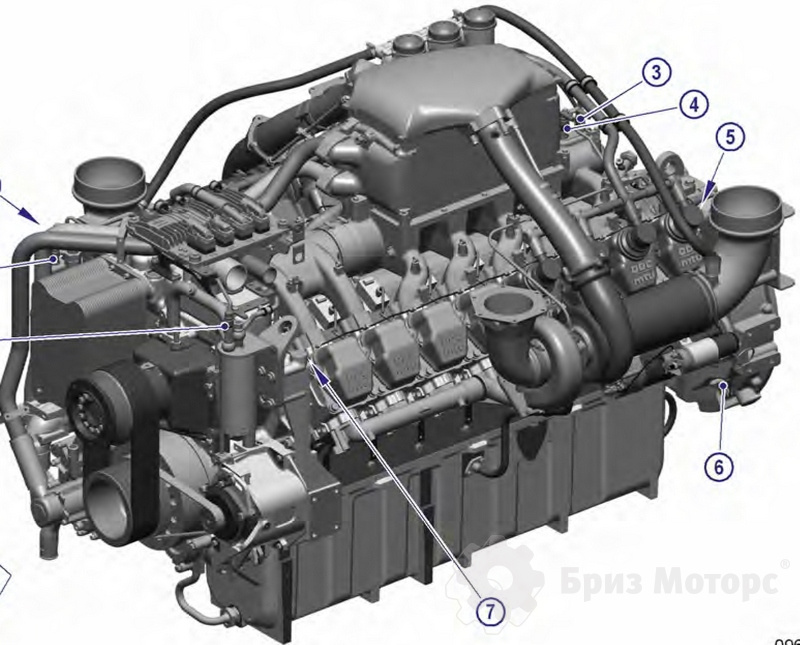

MTU 16V2000G65

MTU 16V2000G65
