Дизельная электростанция CTM C.95 - Cummins (76 кВт)

CTM C.95 - Cummins (76 кВт) - дизельная электростанция на раме

CTM - все модели и цены

Мощность

Номинальная95 кВА / 76 кВт

Резервная104 кВА / 83 кВт

Двигатель

Cummins 4BTA3.9G4

Вид исполнения:

На раме В кожухе

В контейнере

Дизельная электростанция CTM C.95 - Cummins (76 кВт)

Дизельная электростанция CTM C.95 предлагает 76 кВт номинальной мощности и 83 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 16 л/ч при 75% нагрузке. Внутри станции установлен двигатель Cummins (Америка) 4BTA3.9G4 объемом 3.9 литра. Емкость встроенного бака достигает 160 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM C.95 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

Технические характеристики Комплектация Панель управления Контейнер


Номинальная мощность электростанции (кВт)	76
Двигатель
Производитель двигателя	Cummins
Модель двигателя	4BTA3.9G4
Количество и размещение цилиндров	4, рядное
Максимальная мощность двигателя, кВт	95
Частота вращения, об/мин	1500
Охлаждение	жидкостное
Объем двигателя (л)	3.9
Объём масляной системы, л	10.9
Удельный расход топлива, л/кВт*ч	0.279
Расход топлива при 50% нагрузке, л/час	10.7
Расход топлива при 75% нагрузке, л/час	16
Расход топлива при 80% нагрузке	16.00
Расход топлива при 100% нагрузке, л/час	21.3
Генератор
Производитель генератора	Marelli
Тип генератора	Синхронный
Стабильность выходного напряжения, %	1
Стабильность выходной частоты, %	1
Класс защиты	IP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое	1950x1050x1250
Ёмкость бака, л (на раме)	160
Макс. автономия (при нагрузке 100%), ч	7.5
Масса, кг - открытая	1000
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух	3500x1100x1800
Ёмкость бака, л (кожух)	160
Масса, кг - кожух	1650

Стальная сварная рама;
Двигатель Perkins с навесным оборудованием;
Стандартный радиатор системы охлаждения;
Генератор (бесщеточный, одноопорный);
Зарядный генератор;
Аккумуляторная батарея (с проводами и клеммами);
Панель управления;
Электростартер;
Выходной автомат защиты (автоматический выключатель);
Воздушный фильтр для работы в нормальных условиях;
Система топливоподачи с фильтрацией;
Система смазки с фильтрацией;
Система защиты по низкому давлению масла;
Система защиты по низкому уровню охлаждающей жидкости;
Регулятор оборотов;
Стандартный глушитель;
Пластиковый топливный бак;
Инструкция по эксплуатации на русском языке;
Предпродажная подготовка, тест перед отгрузкой;
Заправка маслом и смесью антифриза (до -40°С);
Заводской тест;
Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

Управление запуском/остановом дизель-генератора.
Мониторинг сбоев в работе.
Отображение состояния и контроль генераторной установки.
Анимационное воспроизведение процесса работы.
Интерфейс управления: меню и символы.
Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

Визуальная индикация состояния внешней сети.
Автоматический запуск при пропадании сети.
Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

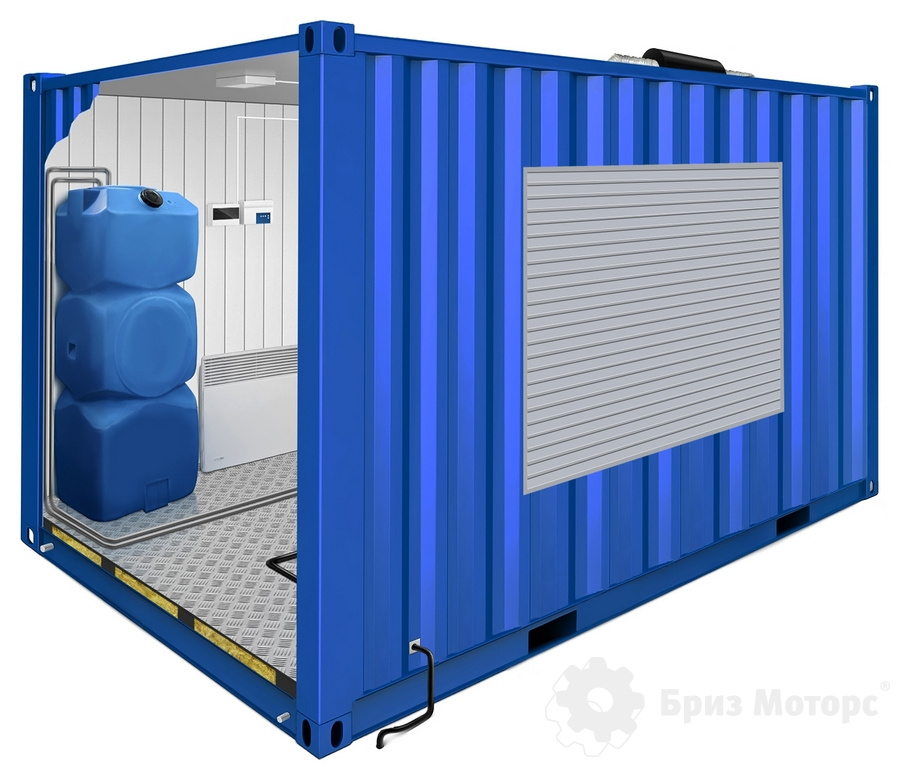

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

Полностью соответствуют всем требованиям Российского законодательства и подтверждены сертификатом.
ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
Срок приема нагрузки до 15 секунд.
Удобное и безопасное обслуживание внутри контейнера
Никаких образований конденсата
Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
