АВР (Автоматический ввод резерва) — критически важная система для коммерческих и промышленных объектов, где перебои питания ведут к финансовым потерям. Для бизнеса автоматизация запуска ДГУ — не просто удобство, а обязательное требование для непрерывности процессов.
Что такое АВР и зачем он нужен
АВР — интеллектуальное устройство, мгновенно активирующее дизель-генератор при аварии в основной сети. Для предприятий остановка оборудования означает:
- Производственные простои (до 1 млн ₽/час на автозаводах)
- Порчу товаров (холодильные установки в логистике)
- Сбои ИТ-инфраструктуры (потеря данных в ЦОД)
Система автозапуска дизельного генератора исключает человеческий фактор, обеспечивая переключение на резерв за 10-40 секунд. Это соответствует требованиям ГОСТ Р 50571.5.52-2011 для объектов I категории надежности.
Как работает АВР — принцип работы
Принцип действия построен на многоуровневой диагностике:
- Мониторинг сети: контроллер каждые 0.1 сек проверяет параметры напряжения (допустимые отклонения: ±10% по ГОСТ 32144-2013).
- Запуск генератора: при критическом сбое АВР подает сигнал на стартер ДГУ. Современные системы автозапуска дизельного генератора учитывают прогрев двигателя зимой.
- Переключение нагрузки: после выхода ДГУ на номинальные обороты (через 20-60 сек) контакторы переключают потребителей на резерв.
- Возврат к сети: при восстановлении основного питания АВР синхронизирует фазы и выполняет обратное переключение с задержкой 5-15 минут (для стабилизации сети).
Для объектов со сложной инфраструктурой настраивают приоритет линий: например, сначала подключают серверные, затем освещение.
Из чего состоит система АВР
Для промышленных объектов используют трехкомпонентные схемы:
- Силовые модули:
- Автоматы с моторным приводом (ABB SACE, Schneider Electric Masterpact)
- Реверсивные контакторы (до 6300А)
- Контроллер управления: Микропроцессорные платформы (DeepSea, ComAp) с поддержкой Modbus TCP.
- Датчики: Мониторинг напряжения, частоты, тока КЗ.
Ключевой критерий выбора — класс износостойкости (IEC 60947-3). Для металлургических заводов применяют компоненты с ресурсом 100 000 циклов.
Преимущества использования АВР для бизнеса
- Сокращение убытков: запуск ДГУ за 15 секунд предотвращает простои на конвейерах.
- Выполнение нормативов: соответствие ФЗ №261 "Об энергосбережении" для медицинских учреждений.
- Экономия на персонале: исключение дежурных электриков для ручного запуска (экономия до 500 000 ₽/год).
- Прогнозирование сбоев: ведущие системы (например, Woodward EASYGEN) анализируют тренды сети и предупреждают о рисках.
Какие бывают АВР — типы и схемы

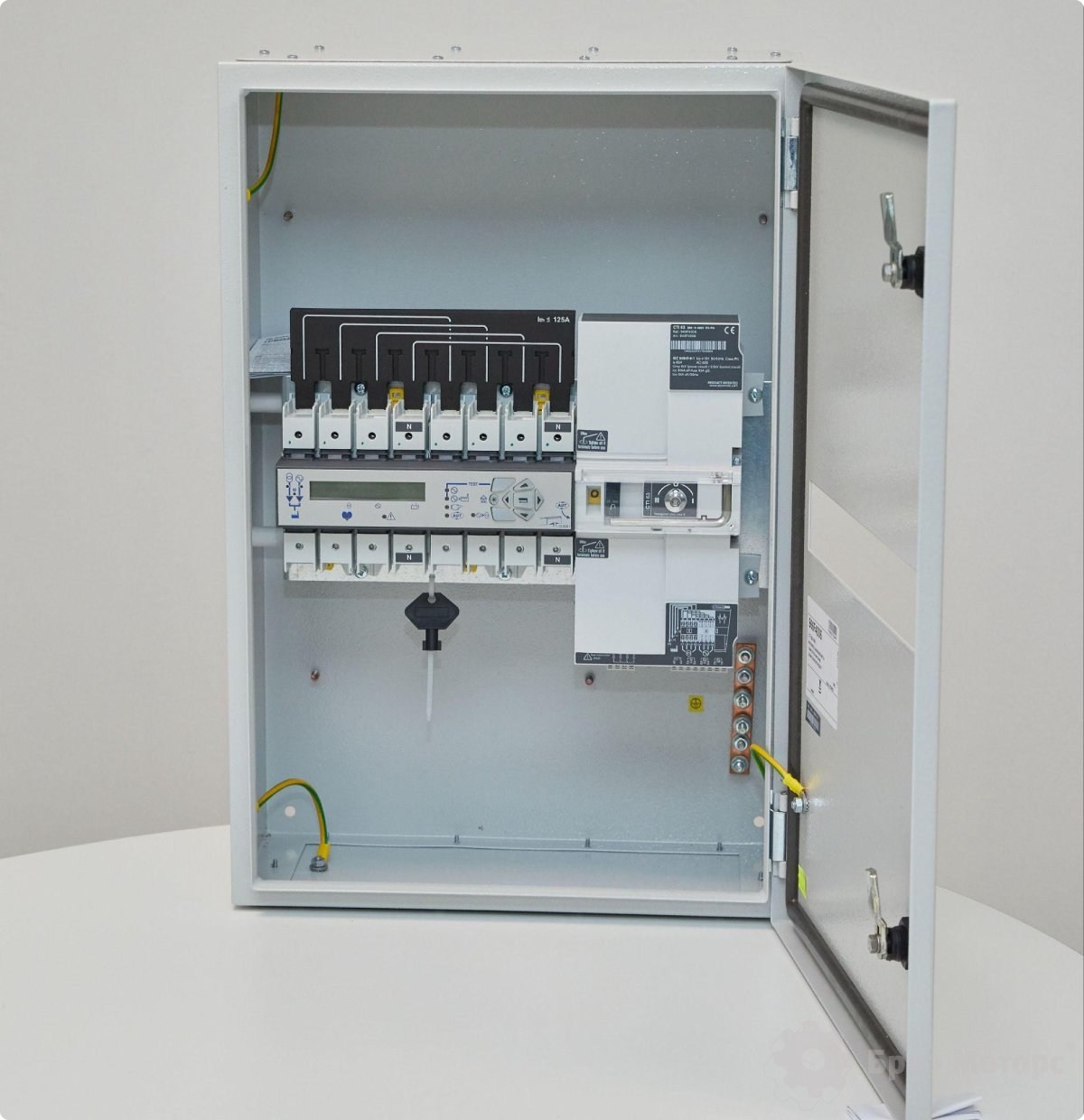

- Базовые щиты АВР: Для малого бизнеса (до 100 кВт). Переключение контакторами.
- Интеллектуальные АВР: Для заводов/ЦОД с:
- Параллельной работой нескольких ДГУ
- Дистанционным управлением через SCADA-системы
- Самодиагностикой (тест автоматического запуска по расписанию)
- Каскадные системы: Для ТЦ и больниц с разделением нагрузок на 3-4 очереди.
Современные блоки автозапуска дизельного генератора поддерживают интеграцию с ИБП и солнечными панелями.
