Однофазное и трехфазное напряжение: в чем разница между 220 В и 380 В
Трехфазное и однофазное напряжение - это два базовых типа систем электроснабжения, которые отличаются по принципу формирования тока, доступной мощности и области применения. Однофазное напряжение - это система с одной фазой и нулем 220 В, распространенная в быту. Трехфазное напряжение использует три фазы со сдвигом 120° и формирует 380 В между ними, обеспечивая высокую мощность и стабильность для промышленности.
Принцип формирования однофазного и трехфазного тока
Чтобы понять, чем отличается трехфазный ток от однофазного, важно разобраться в устройстве самих систем.
Однофазное напряжение - это система переменного тока с одной фазой и нулевым проводом. Напряжение между ними составляет 220 В. Такой ток протекает по одной цепи и подходит для маломощных потребителей: освещения, розеточных групп, бытовой техники. Обычно однофазные и трехфазные сети разделяют именно по допустимой мощности - для однофазной она редко превышает 10 кВт.
Трехфазная система содержит три фазных провода, в которых напряжения сдвинуты друг относительно друга на 120°. Это создает вращающееся магнитное поле, поэтому разница однофазного и трехфазного тока на практике хорошо заметна на примере электродвигателей: трехфазные агрегаты работают стабильнее и эффективнее. Все промышленные электростанции и генераторы выдают именно трехфазное и однофазное напряжение, но базовым для них является трехфазный режим.
Межфазное напряжение в стандартной трехфазной сети составляет 380 В, фазное - 220 В.
Связь между ними описывается формулой:
Uмеж = √3 × Uфаз ≈ 1,73 × 220 ≈ 380 В.
Сравнение однофазной и трехфазной систем электроснабжения
Ключевые различия между однофазной и трехфазной системами удобно рассматривать по основным параметрам.
Параметр
Однофазная система
Трехфазная система
Напряжение
220 В
380 В (между фазами) и 220 В (фаза - нейтраль)
Количество проводов
2 (фаза и ноль)
4 или 5 (3 фазы, ноль, при необходимости защитный провод)
Трехфазный с возможностью питания однофазных нагрузок
Именно здесь проявляется разница 220 и 380 и становится понятно, чем отличается напряжение 220 В от 380 В: при одинаковой передаваемой мощности трехфазная сеть пропускает меньший ток по каждому проводу, снижая потери и требования к сечению кабелей.
Перекос фаз приводит к несимметрии напряжений в трехфазной системе. Это вызывает перегрев обмоток, рост токов в нулевом проводнике и ускоренный износ генератора и подключенного оборудования.
Преимущества трехфазного напряжения для промышленных объектов
Для инженерных и производственных систем трехфазное и однофазное напряжение имеют принципиально разную ценность. Трехфазная схема обеспечивает:
передачу большей мощности при меньшем токе в каждой линии;
снижение потерь в кабельных линиях и на трансформаторах;
прямое подключение электродвигателей и тяжелых технологических нагрузок;
устойчивость к пусковым токам и кратковременным скачкам нагрузки;
удобство балансировки фаз и резервирования питания.
Экспертное мнение
Для электростанций мощностью свыше 100 кВт трехфазная схема фактически обязательна. Она обеспечивает равномерную нагрузку по фазам и корректную работу низковольтной сети 0,4 кВ, к которой подключено основное промышленное оборудование.
Александр Куликов
Главный инженер проектов дизельных электростанций
Где используется однофазное питание и почему оно ограничено
Однофазное питание оправдано там, где нагрузки сравнительно невелики. Такое подключение является стандартным решением для частных домов, офисов, небольших насосов и вспомогательного оборудования.
Однако при росте мощности появляются ограничения: возрастает ток в линии, усиливается нагрев проводников, растут потери и становится сложнее удерживать стабильное напряжение. В итоге оборудование работает менее надежно, а требования к кабелям и защитным аппаратам существенно увеличиваются.
На промышленных объектах для питания однофазных потребителей часто применяют трехфазные генераторы. Нагрузка распределяется по фазам, что позволяет одновременно питать трехфазное оборудование и однофазные цепи без перегрузки отдельных линий.
Как выбрать тип генератора
1
При суммарной нагрузке до 10 кВт допустимо однофазное решение.
2
Для производственных линий, насосных станций и ЦОД выбирают только трехфазное питание или однофазное подключение в составе трехфазной сети.
3
В комбинированных системах используют генераторы с выведенной нейтралью 3×220 В для одновременного питания трехфазных и однофазных нагрузок.

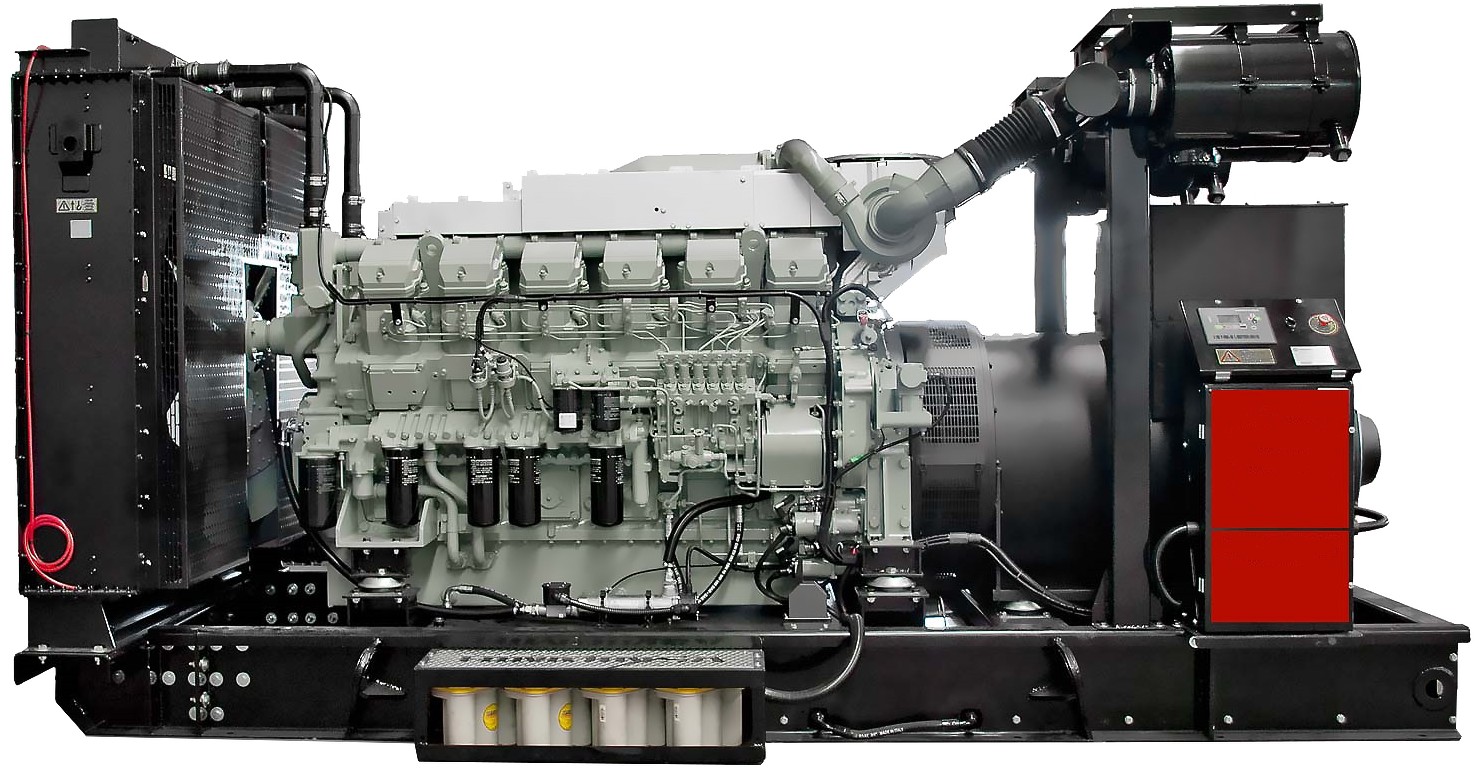

Промышленный трехфазный дизельный генератор обеспечивает питание как технологического оборудования, так и однофазных потребителей объекта.
Пример: нагрузка 30 кВт в трехфазной системе распределяется по 10 кВт на фазу. В однофазной цепи такая мощность приведет к перегрузке линии и защитных аппаратов.
Балансировка фаз - ключевой фактор стабильности
Чтобы отличие однофазного и трехфазного тока не стало источником проблем, нагрузку в трехфазной сети стараются распределять с отклонением не более ±10 % между фазами. Небаланс приводит к перегрузке нулевого проводника, искажению формы напряжения и ускоренному износу генератора.
Важно знать
Балансировка фаз в диапазоне до ±10 % по мощности позволяет поддерживать стабильное напряжение, снизить нагрев нулевого проводника и продлить срок службы генераторной установки и кабельной сети.
Заключение
Трехфазное и однофазное напряжение решают разные задачи. Трехфазная схема - стандарт для современной промышленной энергетики, где важны мощность, надежность и эффективность передачи энергии. Однофазный вариант применяют там, где нагрузки невелики и нет необходимости в подключении мощных электродвигателей и технологических линий.
Бриз Моторс поставляет дизельные электростанции мощностью от 1 до 30 МВт в трехфазном исполнении . Конструкция таких ДЭС изначально рассчитана на работу в трехфазной сети 0,4 кВ и выше, при этом станции позволяют питать как трехфазное промышленное оборудование, так и однофазных потребителей за счет подключения к фазе и нейтрали при обязательной балансировке нагрузки.
Не уверены, что выбрать: 220 В или 380 В?
Инженеры Бриз Моторс подберут ДГУ под вашу нагрузку и формат подключения
Почему трехфазная сеть считается более эффективной?
+
При передаче той же мощности ток в каждом проводе трехфазной сети ниже, чем в однофазной. Это уменьшает потери в кабелях и нагрев проводников. Кроме того, трехфазное питание формирует вращающееся магнитное поле, за счет чего электродвигатели работают стабильнее, с более высоким КПД и меньшими пусковыми токами.
Можно ли подключить однофазную нагрузку к трехфазному генератору?
+
Да, однофазные потребители подключают между одной фазой и нулевым проводом трехфазного генератора и получают стандартные 220 В. Важно правильно распределить однофазные нагрузки между фазами, чтобы избежать перекоса напряжений и перегрузки отдельных линий.
Какое напряжение выдают трехфазные генераторы в сетях 0,4 кВ?
+
Стандартный трехфазный генератор для сетей 0,4 кВ выдает 380 В между фазами и 220 В между фазой и нейтралью. Такое соотношение позволяет питать трехфазное оборудование и однофазные нагрузки без дополнительных преобразователей, если схема заземления и защита выбраны корректно.
Почему промышленные дизельные электростанции не делают однофазными?
+
В однофазной схеме при увеличении мощности резко растет ток, усиливаются потери и требования к сечению кабелей. Большинство промышленного оборудования и электродвигателей рассчитано на трехфазное питание. Поэтому для надежной работы, балансировки нагрузок и совместимости с сетями 0,4 кВ промышленные ДЭС проектируют как трехфазные установки.
Можно ли из трехфазной сети получить однофазное питание?
+
Да, однофазное питание получают, подключаясь к одной фазе и нейтрали трехфазной сети или с помощью понижающих и разделительных трансформаторов. Главное условие - равномерно распределять однофазные цепи между фазами и придерживаться ограничений по мощности, чтобы не допустить перекоса и перегрузки линии.
Список литературы и источников
ПУЭ. Правила устройства электроустановок. 7-е издание. Нормативный документ по проектированию и эксплуатации однофазных и трехфазных сетей электроснабжения.
ГОСТ 29322-2014. Напряжения стандартные. Устанавливает номинальные значения напряжений 220/380 В в электрических сетях переменного тока.
ГОСТ Р 50571 (серия). Электроустановки зданий. Требования к системам электроснабжения, распределению нагрузок и защите в однофазных и трехфазных сетях.
ISO 8528-1. Reciprocating internal combustion engine driven alternating current generating sets. Part 1. Международный стандарт по параметрам и режимам работы генераторных установок.
Справочные материалы Минэнерго РФ по проектированию и эксплуатации систем электроснабжения промышленных объектов и автономных энергокомплексов.
