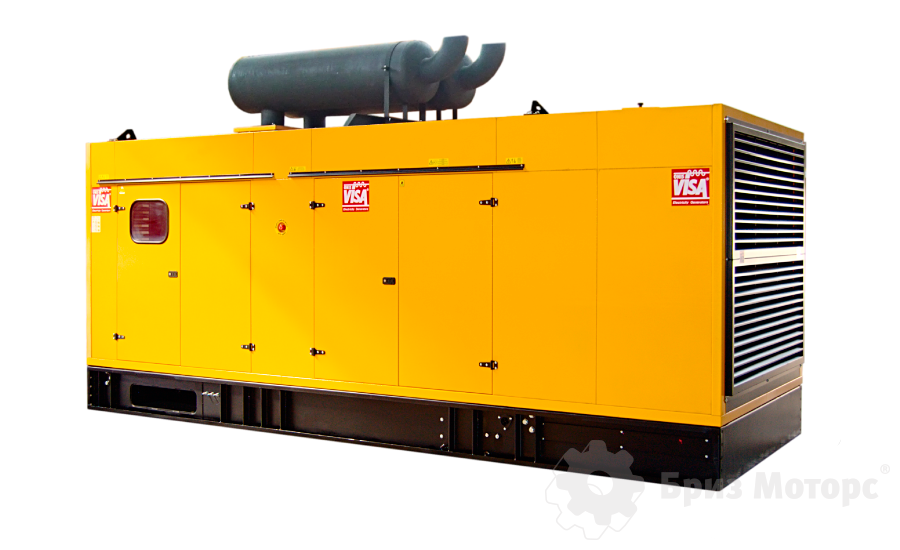

Дизельный генератор (ДГУ) Onis Visa POWERFULL - Cummins 810 U, 648 кВт

GUARD EVOLUTION. В отсутствие сети Guard Evolution при помощи программируемой логики отвечает за запуск электрогенератора, коммутацию сети/установки и питание оборудования. При подключении к сети Guard Evolution обеспечивает коммутацию установки/сети и цикла охлаждения и выключения.

Модель в автоматическом режиме предусматривает следующие основные функции:

-Выбор используемого языка (ит, англ, фр, нем, исп)

-Функция включенного останова

-Функция crank engine speed

-Защищенный паролем доступ к меню пользователя для изменения параметров

-Запрос техобслуживания с механизмом обратного счета

- Световая сигнализация состояний: нормального, предаварийного, аварийного/блокировка

-Визуализация режима выбранной функции

-Встроенная звуковая сигнализация

-Связь с ПК при помощи серийного порта RS 485

-Внесение в память последних 16 сигнализаций

-Аналоговые и цифровые выходы по требованию: резервное топливо, запрос техобслуживания двигателя; система останова двигателя заблокирована, двигатель вне диапазона рабочих оборотов, двигатель на малых оборотах, высокая температура двигателя, низкое давление масла, недостаточный уровень масла, недостаточный уровень воды, датчик низкого давления масла изолирован, запуск неосуществлен, остановка двигателя неосуществлена, механическая остановка, альтернатор не возбужден, провод d+ изолирован, низкое напряжение аккумулятора, высокое напряжение аккумулятора, аварийная кнопка нажата, низкое напряжение установки, высокое напряжение установки, несимметричное напряжение установки, общая ошибка системы, блокировка электровентилятора, высокий ток установки, высокая температура масла, высокая температура альтернатора, плата в аварийном состоянии, минимальный уровень топлива, максимальный уровень топлива, установка не в автоматическом режиме.

Описание Guard Evolution

GUARD "TOUCH"

Guard Touch это многогранный регулятор, в состоянии выполнять преобразования по необходимости. От ручного до полного автоматического режима.

КОМАНДЫ И ФУНКЦИИ:

-Состояния блока: ВЫКЛ, РУЧ, АВТО, ТЕСТ;

-Состояния заправочного насоса топлива: ВЫКЛ, РУЧ,  АВТО;

-Запуск;

-Остановка;

-Удалённый запуск;

-Ручная команда открытия / закрытия GCB и MCB;

-Ручная команда START ON;

-Ручная команда STOP ON;

- 16 программируемых реле времени для техобслуживания в часах и месяцах;

-Постоянный мониторинг катушки выходного реле;

-Мониторинг обратной связи GCB и MCB;

-Мониторинг связи CANbus SAE J1939 BLACK BOX: 2500 событий;

-4 ТЕНДЕНЦИЙ доступных графиков из 40 размеров;

-ОПЕРАТИВНАЯ ПОМОЩЬ описания, причины и решения зарегистрированных неполадок;

-Звуковой сигнал тревоги;

-Часы с календарём с буферным аккумулятором. ВИДЫ УПРАВЛЯЕМЫХ УСТАНОВОК:

-SPM: single prime mover (автономный источник  энергии);

-SSB: single stand-by (резервный источник энергии). СВЯЗЬ С ПЕРИФЕРИЙНЫМИ УСТРОЙСТВАМИ:

-1 шина CAN для SAE J1939 оптоизолированная;

-1 оптоизолированная шина CANbus для связи Guard Touch;

-1 RS485 для подключения GSM, мониторинга ПК, шины MOD, подключение сети Ethernet;

-1 RS485 для подключения периферийных устройств, зарядного аккумуляторного устройства удалённой платы сигналов тревог, плат расширений Вх/Вых.

Описание Guard Touch

Onis Visa – производство полного цикла, занимающееся изготовлением дизель генераторных установок уже 54 года.  На сегодняшний день компания представляет свое оборудование в  более, чем ста странах мира.

Оборудование Onis Visa обеспечивает электроэнергией военные отрасли США, Кувейта , Греции, Македонии. Помимо этого, итальянский изготовитель  является официальным дистрибьютором телекоммуникационных компаний в  Филиппинах, Арабских Эмиратах, Германии, Сингапуре и Японии.

Клиенты, которые чаще всего обращаются в  Onis Visa  - представители отраслей телекоммуникации, торговли, гостиничного и туристического, а также общественного сектора.

GALAXY  GX: рама по типу GV - c жидкостями для генератора

GALAXY  GO: рама по типу GV - бак и жидкости генератора

POWERFULL, в версии B:  с новым кожухом модели Т, который гарантирует ДГУ автономию минимум 8 часов при 75% нагрузке. Кожухи делятся на 4 размеры с однородными габаритами, деноминированные : Т1 –Т2 – Т3 – Т4.

POWERFULL, в версии U: максимальная прочность U-образной рамы: достижение максимальной компактности машин и соблюдение унифицированных размеров, позволяющих установку звукоизолированной обшивки C60, C65 и C70.

POWERFULL, в версии S: из модульных элементов, соединенных друг с другом специальными моноболтами; этот способ соединения позволяет избежать сварки и обрабатывать лакокрасочными покрытиями еще до сборки. Окраска каждого компонента выполнена из термоактивного порошкового покрытия. Звукоизоляционная обшивка выполнена из полиэфирного волокна, огнеустойчивость еврокласса Bs2D0.

Дизельная электростанция Onis Visa F300 (240 кВт)

Как можно заметить из сравнительной таблицы, Onis Visa D 100 незначительно опережает другие агрегаты по мощности ( на 1 кВт) и в то же время имеет самый минимальный расход топлива.

Onis Visa D 100 расходует топливо:

• на 18% меньше, чем Wilson P110E
• на 16% меньше, чем Caterpillar
• на 13% меньше, чем Genmac G100COA (CSA)

В целом, статистика сохранилась: Onis Visa  опять опережает другие агрегаты по мощности (уже на 7 кВа) и потребляет меньший объем дизельного горючего.

Если говорить о процентном соотношении, Onis Visa D 150 расходует топливо:

• на 27% меньше, чем Genmac G150POA (PSA)
• на 24% меньше, чем Wilson P165-1
• на 17% меньше, чем Caterpillar GEP165

Агрегаты предлагают одинаковые мощности, картина потребления топлива не изменилась.

Процентное соотношение - Onis Visa V 250 расходует дизельное горючее:

• на 20% меньше, чем Genmac G250COA (SA-E)
• на 13% меньше, чем Caterpillar GEH275
• на 5% меньше, чем Wilson P275HE2

В данном абзаце были рассмотрены характеристики моделей именитых европейских производителей ( Caterpillar, Willson). Даже на их фоне  оборудование Onis Visa демонстрирует более низкий расход топлива, что является довольно внушительным показателем.

ПЛАТА 4 ALARMS

Плата "4 ALARMS"- это расширительный модуль, спроектированный для использования с "Guard Evolution". При подключении платы к “Guard Evolution” возможна передача на определённое расстояние сигналов тревоги, предупреждений или сигналов о состоянии генераторной установки посредством 4 реле. С помощью специальных кабельных соединений плата может использоваться для управления сигнальными лампами, зуммерами или для взаимодействия с различными системами мониторинга, например, с ПЛК.

ПЛАТА 5IN-4OUT

Плата "5IN-4OUT" - это расширительный модуль, спроектированный для использования с панелью управления Guard Touch. Плата имеет 5 входов и 4 выхода. Выходы представляют собой переключатели с беспотенциальными перекидными контактами. Каждый переключатель ассоциирован со светодиодным индикатором, который показывает состояние выхода. Каждый вход может отвечать за одну из более чем 30 функций управления, в то время как каждый выход может отвечать за одну из более чем 100 функций. Функции, ассоциированные с каждым входом и выходом, могут быть запрограммированы непосредственно с экрана Guard Touch или посредством программного обеспечения Guard Touch. Данное устройство требуется для генераторной установки с панелью управления Guard Touch, а также для дистанционного запуска.

ПЛАТА 8OUT

Плата "8OUT" - это расширительный модуль, спроектированный для использования с панелью управления Guard Touch. При её подключении к системе "Guard Touch" с помощью интерфейса RS485 MODBus можно дистанционно получать предупредительные и аварийные сигналы посредством 8 реле с беспотенциальными перекидными контактами.. Каждый выход может отвечать за одну из более чем 100 различных функций, включая предупреждения, аварийные сигналы и команды управления. К шине можно подключить до четырёх плат "8 OUT" (каждая из которых имеет свой собственный адрес). Данное устройство может использоваться для управления сигнальными лампами, зуммерами или для взаимодействия с различными системами мониторинга, например, с ПЛК.. Функции, ассоциированные с каждым выходом, могут быть запрограммированы непосредственно с экрана Guard Touch или посредством программного обеспечения Guard Touch.

Плата "8OUT"

ПАНЕЛЬ "IN SYNC"

Основные конфигурации две: PGE & PRE (параллель блоков и параллель сети), выполняется всего одним устройством за счёт программирования и при необходимости, с добавлением аппаратного обеспечения.

-Температура-Давление масла - Уровень топлива -Уровень смазки -Обороты двигателя -Напряжение сети и генератора -Ассиметрии   напряжения

-Изменение направления цикла -Синхроноскоп и индикатор   синхронизации

-Поданный ток -Активные, реактивные и кажущиеся мощности -Стоимость

-Частоты электрогенераторов -Счетчик энергии -Инверсия мощности -Сумма включенных мощностей электрогенератора и запаса мощности -Нет параллельности -Напряжение аккумуляторов -Аварийный останов -Счетчик пусков -Архив СООБЩЕНИЙ функций и сигналов тревоги: в наличии имеются устройства входа и выхода с контактами свободными от напряжения, настраиваемые по требованиям клиента. Устройство серийно снабжено портом RS232, поддерживающим протокол MODBUS. Контроль и программирование осуществляются напрямую с ПК благодаря специальному программному обеспечению через серийный порт, локальную сеть, интернет или SMS.

Описание IN SYNC

In Sync NT BB - Intelivision 5

на основе новых серий устройств 'New Technology' от ComAp, это полный спектр конфигурируемых контроллеров для генераторов которые подходят как для простого ежедневного управления, так и для применения более сложных СНР

Описание In Sync NT BB - Intelivision 5

ПАНЕЛЬ "ATS-C"

ATS-C - это новая серия коммутаторов, разработанная и произведенная Visa S.P.A. в соответствии с нормативными требованиями CEI EN 61439-2 (проектно-конструкторский стандарт) для мощности до 125°. В частности, использование с электрогенераторами коммутаторов, позволяют выполнить переключение сети/блока или блока/блока. Основной компонент щита - это два счётчика, подключенных между собой. Все составляющие детали установлены внутри прочного металлического ящика с порошковым покрытием (RAL7035), снабженного на двери замочной системой. Степень защиты IP65 гарантирует защиту компонентов от внешних явлений.

Описание ATS-C

ПАНЕЛЬ "ATS-M"

ATS-M - дистанционно управлять коммутационными процессами сеть-установка или установка-установка.

Описание ATS-M

Инвертор N/S с 3 источниками

Инвертор N/S с 3 источниками был спроектирован компанией Visa S.p.A. в соответствии со стандартами EN 61439.

Данная модель доступна с контакторами или с приводными переключателями. Данный инвертор был спроектирован для телекоммуникационных приложений для возможности создания следующих конфигураций:

- Удалённое место 2 блоками и одной сетью;

- Удалённое место с одним блоком и одной сетью;

- Удалённое место с двумя блоками питания. Шкаф может закрываться на ключ; класс защиты IP65 позволяет защитить оборудование от воздействий атмосферных осадков.

Инвертор N/S с 3 источниками - описание

Коммутация зарядного устройства

Коммутация зарядного устройства при постоянном токе для зарядки свинцовых аккумуляторов. Ток регулируется микропроцессором, который устанавливает зарядное значение тока в зависимости от напряжения батареи и времени зарядки. На плате представлены 2 СВЕТОДИОДА, которые в любой момент времени показывают рабочее состояние; кроме того, через связь с платой управления генераторного агрегата вы можете просматривать на дисплее информацию в текстовом виде и непосредственно взаимодействовать с защитой генератора. Помимо состояния можно увидеть текущее зарядное значение тока. С помощью датчика температуры окружающей среды, установленного в электронной схеме, можно защитить устройство от перегрева. Зарядное устройство при медленной зарядке проходит проверку времени зарядки, если при заданном значении оно не переходит в состояние паузы, зарядка прерывается и операция прерывается с активацией сообщений об ошибке и защите.

Коммутация зарядного устройства - описание
