Количество фаз | 3 фазы |
Напряжение (В) | 230/400 В |
Исполнение | открытое, кожух |
Вид | на раме |
Мощность | a:1:{s:11:"DESCRIPTION";a:0:{}} |

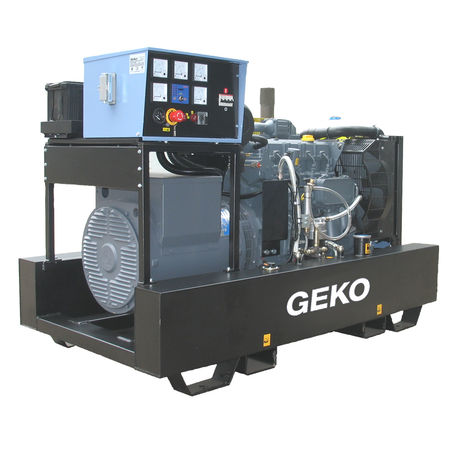

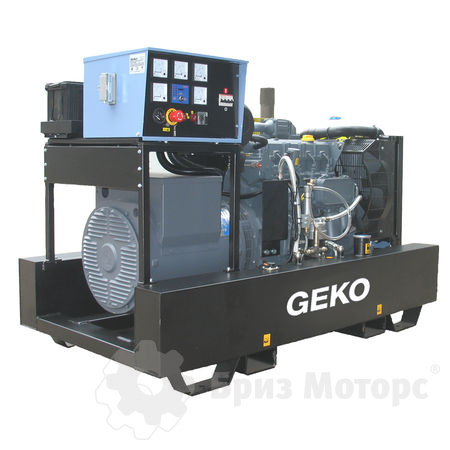

Модель | 250000 ED-S/DEDA |
Максимальная сила тока, А | 400 |
Уровень шума, дБ | 68 |
id товара аналога | 14952 |
Количество и размещение цилиндров | 6, рядное |
Объем двигателя (л) | 7.15 |
Номинальный ток в основном режиме, А | 365 |
Напряжение, В | 230/400 |
Максимальная мощность двигателя, кВт | 241 |
Частота вращения, об/мин | 1500 |
Объём масляной системы, л | 29 |
Удельный расход топлива, л/кВт*ч | 0.255 |
Расход топлива при 100% нагрузке, л/час | 51.5 |
Расход топлива при 75% нагрузке, л/час | 38.6 |
Расход топлива при 50% нагрузке, л/час | 25.7 |
Тип генератора | Синхронный |
Стабильность выходного напряжения, % | 1 |
Стабильность выходной частоты, % | 1 |
Класс защиты | IP 23 |
КПД двигателя | 41.8 |
КПД альтернатора | 92.2 |
КПД силовой установки | 38.5 |
Габариты, мм - открытое | 3000x1200x1920 |
Ёмкость бака, л (на раме) | 460 |
Макс. автономия (при нагрузке 100%), ч | 8.9 |
Макс. автономия (при нагрузке 75%), ч | 11.9 |
Макс. автономия (при нагрузке 50%), ч | 17.9 |
Масса, кг - открытая | 1950 |
Габариты, мм - кожух | 3600x1350x1950 |
Ёмкость бака, л (кожух) | 360 |
Макс. автономия (при нагрузке 100%), ч | 7 |
Макс. автономия (при нагрузке 75%), ч | 9.3 |
Макс. автономия (при нагрузке 50%), ч | 14 |
Масса, кг - кожух | 3300 |
Размер, мм - контейнер | 4000x2400x2500 |
Ёмкость бака, л (контейнер) | 1000, 3000 или 5000 |
Макс. автономия (бак 1000 л.), ч | 25.9 |
Макс. автономия (бак 2000 л.), ч | 51.8 |
Макс. автономия (бак 5000 л.), ч | 129.5 |
Масса, кг - контейнер | 3400 |
Тип управления двигателем | электронный |
Производитель двигателя-строка | Deutz |
Модель двигателя | TCD2013L064V |
Мощность, кВт | 202 |
Страна производства | Германия |
Охлаждение | жидкостное |
Мощность, кВт | 202 |
Двигатель | |
Модель двигателя | TCD2013L064V |
Количество и размещение цилиндров | 6, рядное |
Максимальная мощность двигателя, кВт | 241 |
Частота вращения, об/мин | 1500 |
Охлаждение | жидкостное |
Объем двигателя (л) | 7.15 |
Объём масляной системы, л | 29 |
Удельный расход топлива, л/кВт*ч | 0.255 |
Расход топлива при 50% нагрузке, л/час | 25.7 |
Расход топлива при 75% нагрузке, л/час | 38.6 |
Расход топлива при 100% нагрузке, л/час | 51.5 |
Тип управления двигателем | электронный |
Генератор | |
Тип генератора | Синхронный |
Стабильность выходного напряжения, % | 1 |
Стабильность выходной частоты, % | 1 |
Класс защиты | IP 23 |
Габариты и вес (открытое исполнение) | |
Габариты, мм - открытое | 3000x1200x1920 |
Ёмкость бака, л (на раме) | 460 |
Макс. автономия (при нагрузке 100%), ч | 8.9 |
Масса, кг - открытая | 1950 |
Габариты и вес (шумозащитный кожух) | |
Габариты, мм - кожух | 3600x1350x1950 |
Ёмкость бака, л (кожух) | 360 |
Масса, кг - кожух | 3300 |
Описание 250000 ED-S/DEDA в PDF | |
Техническое описание 250000 ED-S/DEDA |
252 кВА / 202 кВт
252 кВА / 202 кВт
252 кВА / 202 кВт
252 кВА / 202 кВт
Модель | Двигатель | Мощность | Наличие | Цена |
Производитель также выпускает популярные на российском рынке компактные бензиновые Geko генераторы, укомплектованные двигателями Honda, Briggs&Stratton и Suzuki. В данной продукции завод применяет собственные асинхронные электрические генераторы Geko, по своим базовым параметрам производительности не уступающие синхронным агрегатам. Поставки ведутся в два десятка стран, что при годовом выпуске более 40 тысяч штук практически полностью покрывает потребительский спрос на Geko генераторы. Отличительные особенности оборудования – неплохой дизайн, высокий уровень надёжности, большое число опций и применение на дизель генераторах Geko автоматики собственного производства.
Преимущества двигателей Deutz
Генераторы «Geko» выпускаются в различной комплектации в однофазном и трехфазном исполнении. Мощность генераторов варьируется от 10 до 400 кВт.
Вырабатываемое напряжение — 220 или 380 В.
Сферы использования:
Агрегаты могут поставляться с соответствующими автотранспортными прицепами, допущенными к эксплуатации службами технадзора. До 40 кВА используется одноосный прицеп, до 130 кВА – прицеп на двухосной тележке. Все шасси имеют регулируемое по высоте дышло с амортизатором (обслуживание одним человеком), сцепную петлю для грузового автомобиля, сменное тягово-сцепное устройство для легкового автомобиля, инерционную тормозную систему с автоматикой движения задним ходом, стояночный тормоз со страховочным тросом на случай отрыва прицепа, опорное колесо с шиной, опорные стойки, подкладочные клинья и освещение, соответствующее техническим требованиям к транспортным средствам. (Исполнение для 12 В или 24 В по желанию заказчика)
Преимущества асинхронного генератора GEKO
Низкий клирфактор
Клирфактор, или коэффициент гармоник, количественно характеризует наличие высших гармоник в выходном напряжении генератора. Высшие гармоники вызывают лишь бесполезный нагрев и неравномерность вращения электромоторов, неустойчивость в работе электронных приборов с импульсно-фазовым управлением и т.п.
Представленные на графиках форма и спектр высших гармоник выходного напряжения асинхронного GEKO генератора ясно показывают крайне незначительное присутствие «мешающих частот». Не показанные на рисунке гармоники более высоких частот, практически, вообще отсутствуют. Стандарты допускают величину клирфактора не более 15%, что нередко наблюдается в синхронных генераторах. Клирфактор асинхронных GEKO генераторов не превышает 2% асинхронная GEKO электростанция вырабатывает, практически, только полезную электроэнергию, без вредных составляющих.
Поэтому при использовании асинхронных GEKO электростанций устойчивее работают, например: источники бесперебойного питания, -телевизионные приемники, регулируемые зарядные устройства; -аппараты для сварки пластмасс обеспечивают более качественный шов.
спектр гармоник и осциллограммы выходного напряжения асинхронного GEKO генератора иллюстрируют преимущество асинхронных GEKO электростанций.
Пусковые характеристики
При правильном выборе асинхронные GEKO электростанции обеспечивают эффективный запуск электромоторов с большим стартовым током. С этой целью разработаны и по желанию заказчика устанавливаются в электростанции специальные стартовые усилители. Поэтому по своим пусковым характеристикам асинхронные GEKO генераторы фактически не уступают синхронным генераторам.
Metallwarenfabrik Gemmingen GmbH единственный изготовитель, который конкретно указывает величину пускового тока, обеспечиваемого каждым типом электростанции. В то время как другие производители приводят лишь общие соображения, в каталоге GEKO электростанций указывается конкретное значение максимального пускового тока для электродвигателей с cos φ=0,6 характерное значение для электродвигателей, у которых стартовый ток может превышать номинальный более чем в три раза.
Степень защиты IP 54
Незначительное тепловыделение в роторе асинхронного GEKO генератора позволяет работать без его обдува и герметизировать внутреннюю полость генератора.
Герметизация генератора обеспечивает класс защиты IP 54. Это значительно расширяет область применения генераторов, так как герметичный генератор может эксплуатироваться в условиях высокой влажности и сильной запыленности, т.е. во всепогодных условиях. Кроме того, герметизация существенно увеличивает срок службы генератора.
Работа двух генераторов на общую нагрузку
Самосинхронизация двух асинхронных генераторов, работающих на общую нагрузку, позволяет без затруднений создавать источник суммарной мощности. Устройство SCS 400, состоящее из электронного блока защиты генераторов и кабелей подсоединения генераторов и потребителей, реализует эту возможность. При небольших дополнительных затратах расширяются возможности электростанций, достигается мобильность, повышается надежность и увеличиваются сроки службы электростанций.
Выходное напряжение на ненагруженных фазах
В синхронных генераторах со смешанным возбуждением выходное напряжение на ненагруженных фазах может достигать недопустимо больших значений.
На практике генераторы могут использоваться для питания электронных высокочувствительных измерительных приборов и компьютеров. А может быть ситуация, когда к одной фазе подключается лампа накаливания, а к другой прибор с большим пусковым током (циркулярная пила, вентилятор или компрессор). В этом случае фазные напряжения могут превысить 300 В. Следовательно, повреждение подключенных приборов малой мощности практически неизбежно.
В асинхронных GEKO генераторах такое повышение фазного напряжения исключено. Поэтому, по сравнению с синхронными генераторами, в асинхронных генераторах к отдельным фазам можно подключать потребителей существенно более высокой мощности. В асинхронных генераторах допускается неравномерность нагрузки по фазам до 70%. На диаграммах показано изменение фазных напряжений при изменении нагрузки одной из фаз от нуля до 28 A в синхронном и асинхронном генераторе.
Стартовый усилитель
-Падение напряжения при индуктивной нагрузке
При изменении активной нагрузки (cos φ = 1) выходное напряжение генератора не выходит за пределы ±10%, как и предписывается стандартом DIN 6280.
При подключении индуктивной нагрузки (например электромотора) как к синхронным, так и асинхронным генераторам выходное напряжение во время пуска понижается в больших пределах. Это затрудняет запуск моторов.
Хотя в асинхронных генераторах падение напряжения больше, чем синхронных, однако в асинхронных генераторах имеется возможность автоматически скомпенсировать падение напряжения во время запуска мотора.
-Автоматическое увеличение возбуждения генератора
Автоматическая компенсация падения напряжения при запуске электромоторов производится путем повышения возбуждения генератора.
Принцип работы устройства следующий. Как только, вследствие подключения электромотора, происходит быстрое увеличение тока нагрузки, устройство стартового усиления подключает к обмоткам генератора дополнительные конденсаторы, увеличивая тем самым возбуждение генератора. При этом выходное напряжение повышается до уровня, при котором ротор мотора начинает вращаться. Процесс запуска электромотора с большим стартовым током (cos φ=0,6) с помощью устройства стартового усиления иллюстрирует помещенная здесь осциллограмма.
Увеличение возбуждения генератора производится только на время запуска мотора, но не более чем на 12 секунд, чтобы избежать перегрева генератора. Этого времени вполне достаточно для запуска мотора.
Степень защиты IP 54 генераторов GEKO представляет собой наивысший стандарт безопасности.
Приборы со степенью защиты IP 54 могут безопасно эксплуатироваться при наличии брызг воды, попадающих на него в любом направлении.
Кроме того, благодаря защите от пыли повышается срок службы и не требуется техническое обслуживание генератора. Приборы со степенью защиты IP 23 могут подвергаться только ограниченному воздействию пыли и брызг воды и требуют технического обслуживания.
Технология Super Silent OHV
На электростанциях серий Silent и “die Professionellen” устанавливаются двигатели Honda-Super Silent-OHV.
Преимущества:
Преимущества дизельных электростанций Geko:
Низкий клирфактор
Клирфактор, или коэффициент гармоник, количественно характеризует наличие высших гармоник в выходном напряжении генератора. Высшие гармоники вызывают лишь бесполезный нагрев и неравномерность вращения электромоторов, неустойчивость в работе электронных приборов с импульсно-фазовым управлением и т.п.
Представленные на графиках форма и спектр высших гармоник выходного напряжения асинхронного GEKO генератора ясно показывают крайне незначительное присутствие «мешающих частот». Не показанные на рисунке гармоники более высоких частот, практически, вообще отсутствуют. Стандарты допускают величину клирфактора не более 15%, что нередко наблюдается в синхронных генераторах. Клирфактор асинхронных GEKO генераторов не превышает 2% асинхронная GEKO электростанция вырабатывает, практически, только полезную электроэнергию, без вредных составляющих.
Поэтому при использовании асинхронных GEKO электростанций устойчивее работают, например: источники бесперебойного питания, -телевизионные приемники, регулируемые зарядные устройства; -аппараты для сварки пластмасс обеспечивают более качественный шов.
спектр гармоник и осциллограммы выходного напряжения асинхронного GEKO генератора иллюстрируют преимущество асинхронных GEKO электростанций.
Пусковые характеристики
При правильном выборе асинхронные GEKO электростанции обеспечивают эффективный запуск электромоторов с большим стартовым током. С этой целью разработаны и по желанию заказчика устанавливаются в электростанции специальные стартовые усилители. Поэтому по своим пусковым характеристикам асинхронные GEKO генераторы фактически не уступают синхронным генераторам.
Metallwarenfabrik Gemmingen GmbH единственный изготовитель, который конкретно указывает величину пускового тока, обеспечиваемого каждым типом электростанции. В то время как другие производители приводят лишь общие соображения, в каталоге GEKO электростанций указывается конкретное значение максимального пускового тока для электродвигателей с cos φ=0,6 характерное значение для электродвигателей, у которых стартовый ток может превышать номинальный более чем в три раза.
Степень защиты IP 54
Незначительное тепловыделение в роторе асинхронного GEKO генератора позволяет работать без его обдува и герметизировать внутреннюю полость генератора.
Герметизация генератора обеспечивает класс защиты IP 54. Это значительно расширяет область применения генераторов, так как герметичный генератор может эксплуатироваться в условиях высокой влажности и сильной запыленности, т.е. во всепогодных условиях. Кроме того, герметизация существенно увеличивает срок службы генератора.
Работа двух генераторов на общую нагрузку
Самосинхронизация двух асинхронных генераторов, работающих на общую нагрузку, позволяет без затруднений создавать источник суммарной мощности. Устройство SCS 400, состоящее из электронного блока защиты генераторов и кабелей подсоединения генераторов и потребителей, реализует эту возможность. При небольших дополнительных затратах расширяются возможности электростанций, достигается мобильность, повышается надежность и увеличиваются сроки службы электростанций.
Выходное напряжение на ненагруженных фазах
В синхронных генераторах со смешанным возбуждением выходное напряжение на ненагруженных фазах может достигать недопустимо больших значений.
На практике генераторы могут использоваться для питания электронных высокочувствительных измерительных приборов и компьютеров. А может быть ситуация, когда к одной фазе подключается лампа накаливания, а к другой прибор с большим пусковым током (циркулярная пила, вентилятор или компрессор). В этом случае фазные напряжения могут превысить 300 В. Следовательно, повреждение подключенных приборов малой мощности практически неизбежно.
В асинхронных GEKO генераторах такое повышение фазного напряжения исключено. Поэтому, по сравнению с синхронными генераторами, в асинхронных генераторах к отдельным фазам можно подключать потребителей существенно более высокой мощности. В асинхронных генераторах допускается неравномерность нагрузки по фазам до 70%. На диаграммах показано изменение фазных напряжений при изменении нагрузки одной из фаз от нуля до 28 A в синхронном и асинхронном генераторе.
Стартовый усилитель
-Падение напряжения при индуктивной нагрузке
При изменении активной нагрузки (cos φ = 1) выходное напряжение генератора не выходит за пределы ±10%, как и предписывается стандартом DIN 6280.
При подключении индуктивной нагрузки (например электромотора) как к синхронным, так и асинхронным генераторам выходное напряжение во время пуска понижается в больших пределах. Это затрудняет запуск моторов.
Хотя в асинхронных генераторах падение напряжения больше, чем синхронных, однако в асинхронных генераторах имеется возможность автоматически скомпенсировать падение напряжения во время запуска мотора.
-Автоматическое увеличение возбуждения генератора
Автоматическая компенсация падения напряжения при запуске электромоторов производится путем повышения возбуждения генератора.
Принцип работы устройства следующий. Как только, вследствие подключения электромотора, происходит быстрое увеличение тока нагрузки, устройство стартового усиления подключает к обмоткам генератора дополнительные конденсаторы, увеличивая тем самым возбуждение генератора. При этом выходное напряжение повышается до уровня, при котором ротор мотора начинает вращаться. Процесс запуска электромотора с большим стартовым током (cos φ=0,6) с помощью устройства стартового усиления иллюстрирует помещенная здесь осциллограмма.
Увеличение возбуждения генератора производится только на время запуска мотора, но не более чем на 12 секунд, чтобы избежать перегрева генератора. Этого времени вполне достаточно для запуска мотора.
Степень защиты IP 54 генераторов GEKO представляет собой наивысший стандарт безопасности.
Приборы со степенью защиты IP 54 могут безопасно эксплуатироваться при наличии брызг воды, попадающих на него в любом направлении.
Кроме того, благодаря защите от пыли повышается срок службы и не требуется техническое обслуживание генератора. Приборы со степенью защиты IP 23 могут подвергаться только ограниченному воздействию пыли и брызг воды и требуют технического обслуживания.
Технология Super Silent OHV
На электростанциях серий Silent и “die Professionellen” устанавливаются двигатели Honda-Super Silent-OHV.
Преимущества:
