«Бриз Моторс» предлагает надежный газовый электроагрегат CTM P.1220G (Италия) с экономичным двигателем Perkins 4016-61 TRS2 по цене 368 950 евро. Основная мощность – 1 МВт, поэтому для достижения мощности 2 МВт создается параллель из двух станций P.1220G.
Итого за 2 единицы: 737 900 евро.

Проект энергоснабжения на газовой электростанции мощностью 1 МВт в PDF>>>

В комплект станции входят: автоматическая панель управления с функцией работы в параллель, радиатор, электронный регулятор частоты вращения, промышленный глушитель, подогреватель ОЖ, зарядное устройство АКБ, газовая линейка (способ соединения с трубопроводом, запорные газовые устройства, регулятор давления газа, манометр после регулятора давления газа, регулятор расхода газа).

Также предлагаем параллель из двух газовых электростанций CTM M 1875 G совокупной мощностью 3 МВт. Станция имеет газопоршневый японский двигатель Mitsubishi GS16R2-PTK мощностью 1500 кВт. Цена одной газовой станции - 595 000 евро, двух - 1,19 млн евро. Обе ГПУ устанавливаются в контейнеры типа «Север» 9000х3200х3200мм стоимостью 1,3 млн руб каждый.

Газовая электростанция 1500 кВт

9 mwt

Для каждой газовой станции подключается своя система утилизации тепла выхлопных газов и рубашки двигателя (ТМ) модульного исполнения с щитом управления ТМ стоимостью 4,3 млн руб.

Тепловой модуль (ТМ) предназначен для комплексной утилизации тепла и конструктивно выполнен на раме с трубопроводами обвязки, арматурой, высокотемпературными газовыми заслонками, приборами и датчиками, системой автоматики и используется совместно с газовой установкой.

Отбор тепловой мощности из контура охлаждения двигателя осуществляется в водоводяном теплообменнике через регулирующий клапан при частичном отборе теплоты потребителем, что позволяет поддерживать температуру антифриза на уровне, соответствующем нормальной эксплуатации ГПУ.

Отбор тепловой мощности от выхлопных газов осуществляется в газо-водяном теплообменнике. Температура греемой воды на выходе поддерживается в пределах 85-98ºС в зависимости от электрической нагрузки.

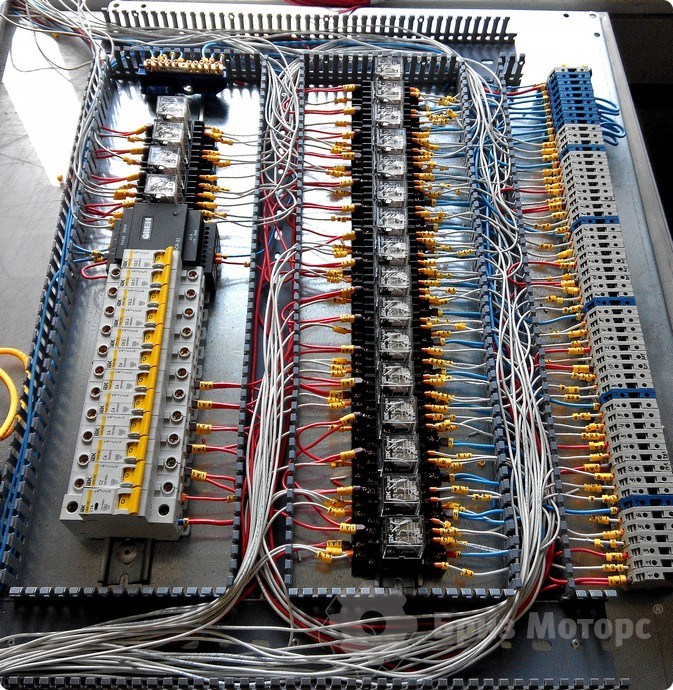

Щит управления блока утилизации тепла предназначен для контроля и управления технологическими и тепловыми процессами системы утилизации тепла отработавших газов и охлаждающей жидкости двигателя. Щит обеспечивает ручное управление насосом основного контура СУТ, а также ручное и автоматическое управление направлением потока выхлопных газов и переключение газовой заслонки переключателя потока газов при граничных значениях температуры теплоносителя на выходе водо-газового теплообменника (ВГТ) 85С и 98 С;

Система утилизации тепла для газовых или дизельных генераторных станций – комплекс тепломеханического оборудования и устройств, которые позволяют утилизировать тепловую энергию ряда ГПУ или ДГУ, объединять потоки теплоносителя в сборном тепловом пункте и выдавать тепло потребителю.

Основным элементом системы утилизации тепла (СУТ) является тепловой модуль (ТМ), также называемый блоком или модулем утилизации тепла (БУТ). Именно тепловой модуль утилизирует тепло от каждой электростанции, которое объединяется с теплом от других тепловых модулей и через сборный тепловой пункт выдается потребителю.

Общая величина утилизируемой тепловой энергии сопоставима с вырабатываемой электроэнергией – в среднем на 100% кВт полученной электроэнергии вырабатывается 110%-130% кВт тепла.

Пример расчета ТЭО на основе теплового модуля для газопоршневой установки CTM P.1220G (Италия) мощностью 1000 кВт):

Тепловая мощность = 1000 кВт;

Средняя годовая наработка СУТ = 3 000 часов – при учете небольшой длительности отопительного сезона 200 дней и ежедневной работы ДВС по 15 часов;

Стоимость выработки 1 кВтч тепла на котельной = 0,56 руб. с НДС – при стоимости газа 5 руб за 1 нм3 (стандартная усредненная стоимость по РФ)

Годовая выработка тепла на СУТ = 1000 кВт * 3 000 = 3 000 000 кВтч;

Таким образом, годовая экономия составит: 0,56 * 3 000 000 = 1 680 000 руб.;

При утилизации тепла с дизель-генераторной установки СТМ М.1260, срок окупаемости получается почти в 5 раз быстрее, т.к. стоимость выработки тепла на котельной, работающей на дизельном топливе выше, чем на газовой котельной.

Средняя стоимость тепла при его выработке на различных видах топлива:



стоимость выработки, руб.

Топливо

1 кВтч

1 МВтч

1 МКал

1 ГКал

природный газ

0,56

559

0,65

650

пропан-бутан (СУГ)

2,41

2 408

2,80

2800

дизель

2,92

2 923

3,40

3400

уголь или торф

1,03

1 032

1,20

1200

приобретение из теплосети

0,95

946

1,10

1100

В состав ТМ входит:

  1. Утилизатор тепла антифриза (УТА)
  2. Утилизатор тепла уходящих газов (УТГ) - также называемый «котел-утилизатор»
  3. Байпасный трубопровод
  4. Переключатель потоков дымовых газов (в едином корпусе либо в составе двух заслонок с единым электроприводом и рычажным механизмом)
  5. Рамное основание
  6. Трубопроводная обвязка утилизаторов по трассам антифриза и сетевого теплоносителя
  7. Шкаф автоматического управления



Фотогалерея - системы утилизации тепла:
