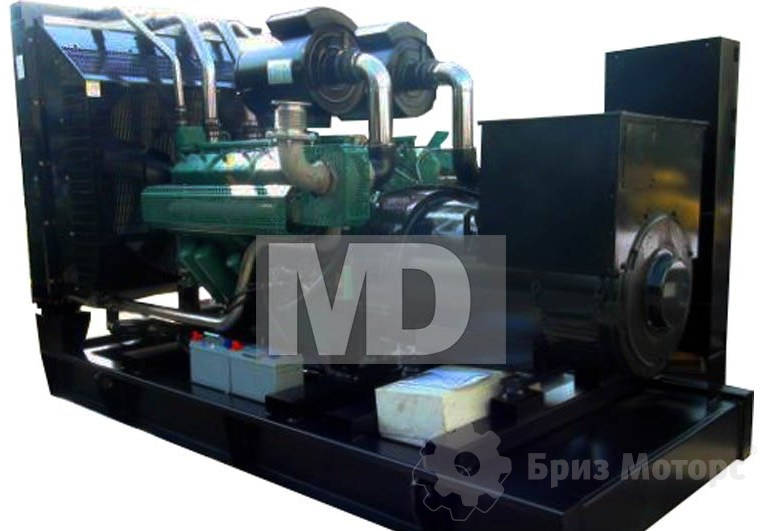

Дизельный генератор (ДГУ) MitsuDiesel / Bearford АД-500С-Т400-1РМ11, 500 кВт

ДИЗЕЛЬНАЯ ЭЛЕКТРОСТАНЦИЯ 500 КВТ

АД 500-Т400 (АД-500С-Т400-1Р, ДЭС 500)

Постоянная мощность

625 кВа / 500 кВт

Резервная мощность

687,5 кВа / 550 кВт

Напряжение

230 / 400 В

Частота / скорость вращения

50 Гц / 1500 об/мин

Фазы / полюса

3 фазы / 4 полюса

Габариты электростанции открытой на раме

3650х1960х2250 мм

Вес электростанции открытой на раме

4500 кг

Габариты электростанции в еврокожухе

6000X2350X2500 мм

Вес электростанции в еврокожухе

7100 кг

Щит управления с контроллером

HGM6120 с ЖК дисплеем

Расход топлива при 100% нагрузке

127 л/ч

Удельный расход топлива

213,7 г/кВт*ч

Топливный бак

1000 л

Автономность

Мин. 8 часов

Условия эксплуатации

:

Техническое обслуживание

каждые 300 моточасов или каждые 6 месяцев

Высота над уровнем моря

не более 1000 м

Температура окружающей среды

не более 40 ⁰С

Влажность

не более 95%

ДВИГАТЕЛЬ

MITSUDIESEL MD2690TAD618

Номинальная мощность

562 кВт

Максимальная мощность

618 кВт

Объем двигателя

26,9 л.

Число и расположение цилиндров

12, V-образное, под углом 60⁰

Система впуска воздуха

турбонаддув с промежуточным охлаждением

Охлаждение

принудительное водовоздушное

Система смазки

комбинированная смазка под давлением и разбрызгиванием

Управление двигателем

электронное

Диаметр поршня

138 мм

Ход поршня

150 мм

Компрессия

17,5:1

Объем системы смазки

н/д

Объем системы охлаждения

н/д

Режим пуска

электрический стартер 24 В

Удельный расход топлива

213,7 г/кВт*ч

Удельный расход масла

≤1,84 г/кВт*ч

Температура выхлопных газов

<650 ⁰С

Средняя скорость поршня

7 м/c

Порядок работы цилиндров

1-12-5-8-3-10-6-7-2-11-4-9

Диск крепления

SAE 0# / 14″

ГЕНЕРАТОР

GERMES GSA-500

Постоянная мощность

500 кВт

Тип

бесщеточный с самовозбуждением

Количество опорных подшипников

одноопорный

Фактор мощности (cos φ)

0,8

КПД

93%

Обмотка

2/3

Тип обмотки

12

Класс защиты обмоток

IP 23

Класс изоляции

Н

Максимальная скорость

2250 об/мин

Регулятор напряжения

автоматический AVR R250

Нестабильность выходного напряжения в установившемся режиме:

+/- 0,5%

Нестабильность выходного напряжения в переходном режиме:

≤+20% , ‑15% (60%In, cosφ = 0,4 сдвиг фазы)

Регулируемый диапазон напряжения

+/- 5%

Искажение формы сигнала без нагрузки

 ≤2% (линейного напряжения).

Форма волны NEMA = TIF

< 50

Форма волны I.E.C = THF

2
