Дизельная электростанция Cummins C400 D5e (291 кВт)

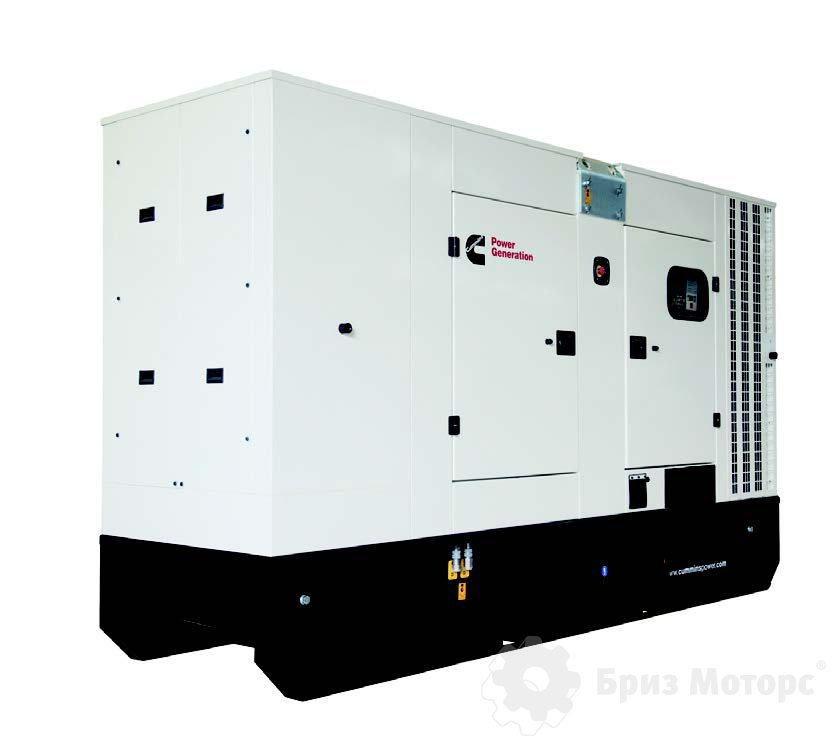

Cummins C400 D5e (291 кВт) - дизельная электростанция в кожухе Cummins C400 D5e (291 кВт) - дизельная электростанция в кожухе

Мощность

Номинальная363 кВА / 291 кВт

Резервная399 кВА / 320 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins QSX15G8

Вид исполнения:

Дизельная электростанция Cummins C400 D5e (291 кВт)

Дизельная электростанция (генератор) C400 D5e (Великобритания) номинальной мощностью 291 кВт имеет двигатель Cummins QSX15G8 объемом 15 л, генератор Stamford HC4F, бак 711 л.
Количество фаз 3 фазы
Напряжение (В) 230/400 В
Исполнение открытое, кожух, контейнер
Мощность a:7:{i:88;a:0:{}i:89;a:0:{}i:90;a:0:{}i:91;a:0:{}i:92;a:0:{}i:93;a:0:{}i:94;a:0:{}}
Модель C400 D5e
Максимальная сила тока, А 576
Уровень шума, дБ 69
id товара аналога 15663
Количество и размещение цилиндров 6, рядное
Объем двигателя (л) 15
Номинальный ток в основном режиме, А 525
Напряжение, В 230/400
Максимальная мощность двигателя, кВт 477
Частота вращения, об/мин 1500
Объём масляной системы, л 91
Удельный расход топлива, л/кВт*ч 0.269
Расход топлива при 100% нагрузке, л/час 78.1
Расход топлива при 75% нагрузке, л/час 58.6
Расход топлива при 50% нагрузке, л/час 39.1
Производитель генератора Stamford
Модель генератора HC4F
Тип генератора Синхронный
Стабильность выходного напряжения, % 1
Стабильность выходной частоты, % 1
Класс защиты IP 23
КПД двигателя 54.5
КПД альтернатора 67.1
КПД силовой установки 36.6
Габариты, мм - открытое 3427x1500x2070
Ёмкость бака, л (на раме) 711
Макс. автономия (при нагрузке 100%), ч 9.1
Макс. автономия (при нагрузке 75%), ч 12.1
Макс. автономия (при нагрузке 50%), ч 18.2
Масса, кг - открытая 4582
Габариты, мм - кожух 5106x1553x2450
Ёмкость бака, л (кожух) 711
Макс. автономия (при нагрузке 100%), ч 9.1
Макс. автономия (при нагрузке 75%), ч 12.1
Макс. автономия (при нагрузке 50%), ч 18.2
Масса, кг - кожух 5887
Размер, мм - контейнер 4000x2400x2500
Ёмкость бака, л (контейнер) 1000, 3000 или 5000
Макс. автономия (бак 1000 л.), ч 17.1
Макс. автономия (бак 2000 л.), ч 34.1
Макс. автономия (бак 5000 л.), ч 85.3
Масса, кг - контейнер 6032
Производитель двигателя-строка Cummins
Модель двигателя QSX15G8
Мощность, кВт 291
Страна производства США
Охлаждение жидкостное
Мощность, кВт291
Двигатель
Модель двигателяQSX15G8
Количество и размещение цилиндров6, рядное
Максимальная мощность двигателя, кВт477
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)15
Объём масляной системы, л91
Удельный расход топлива, л/кВт*ч0.269
Расход топлива при 50% нагрузке, л/час39.1
Расход топлива при 75% нагрузке, л/час58.6
Расход топлива при 100% нагрузке, л/час78.1
Генератор
Производитель генератораStamford
Модель генератораHC4F
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое3427x1500x2070
Ёмкость бака, л (на раме)711
Макс. автономия (при нагрузке 100%), ч9.1
Масса, кг - открытая4582
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух5106x1553x2450
Ёмкость бака, л (кожух)711
Масса, кг - кожух5887

Все ДГУ 300 кВт

Вам требуется составить смету?

Надо прислать спецификацию ДГУ и инструкцию по эксплуатации?
Прислать на email спецификацию Запросить коммерческое предложение

Опции для электростанции Cummins C400 D5e

Аналоги по мощности

Выполненные проекты поставки ДГУ

Модель Двигатель Мощность Наличие Цена
C1400D5E
Дизель-генератор
C1400D5E Бриз Моторс
рекомендует

КТА50G7

1008 кВт
1260 кВА

резервная:
1108 кВт
1386 кВА

Под заказ

Доставка
через 40 дней

26 611 930 Руб.

Купить

Контейнер
3 360 551 Руб.

C2500D5A
Дизель-генератор
C2500D5A Бриз Моторс
рекомендует

Cummins QSK60G8

16 цилиндра (60.2 л.)
расход топлива 338 л/час

Генератор Stamford

1818 кВт
2272 кВА

резервная:
1999 кВт
2499 кВА

Под заказ

Доставка
через 40 дней

55 499 316 Руб.

Купить

Контейнер
4 087 157 Руб.

C2250D5 в контейнере Север (3 шт., склад СПб) Cummins QSK60G4

16 цилиндра (60.2 л.)
расход топлива 295 л/час

Генератор Stamford

1600 кВт
2000 кВА

резервная:
1760 кВт
2200 кВА

Под заказ

Доставка
через 40 дней

26 000 000 Руб.

Купить

Контейнер
4 087 157 Руб.

C1675D5A
Дизель-генератор
C1675D5A Бриз Моторс
рекомендует

Cummins KTA50GS8

16 цилиндра (50.8 л.)
расход топлива 233 л/час

Генератор Stamford

1218 кВт
1522 кВА

резервная:
1339 кВт
1674 кВА

Под заказ

Доставка
через 40 дней

37 546 799 Руб.

Купить

Контейнер
3 360 551 Руб.

Дизельные электростанции Cummins отличаются высокой надежностью благодаря британскому двигателю Cummins, который предназначен для круглосуточно работы под 100-ной нагрузкой. Завод Cummins Power Generation выпускает все компоненты для ДЭС, дизельных двигателей, синхронных генераторов. Электростанции Cummins служат в качестве основных источников электроснабжения.

Бесплатная консультация: 8 (800) 600-33-96.

Электростанцию Cummins #ITEM_MODEL# выгодно купить, если вы готовы переплатить #PRICE# рублей за сборку Cummins (Великобритания или Индия). Аналогичная ДЭС #ANALOG_NAME# (двигатель #ANALOG_MODEL#, генератор Leroy Somer), под итальянским брендом #BRAND#, стоит #ANALOG_PRICE# рублей. #URL# Сравнить характеристики >>> #URL_END#

«Бриз Моторс»  предлагает Вам дизель генераторы от американского производителя Cummins.  Любые комплектации: от защитного кожуха до контейнера типа “Север”.  В России оборудование Cummins по достоинству оценили такие компании, как Центральный Банк РФ, Ростелеком, Газпром, Сургутнефтегаз, Якутскэнерго, КамАЗ.

Штаб квартира Cummins расположена в США, а основные производства - в Великобритании и США. В Европу и Россию продукция поставляется из Великобритании, г. Рамсгейт. Мощность дизельных генерирующих установок Cummins от 10 до 3000 кВА. Потребители продукции Cummins, помимо стандартной гарантии 200 моточасов, обеспечиваются сервисом от 2 до 10 лет по запросу.

Cummins полностью независим от внешних поставок, поскольку все компоненты (шумопоглошающие кожухи, топливные емкости, программные комплексы и несущие рамы) выпускает самостоятельно.

Комплектация ДЭС Cummins: двигатель Cummins, генератор синхронный бесщеточный Newage Stamford с автоматическим регулятором напряжения, топливный бак, радиатор, насос, термостат, АКБ. Дополнительная комплектация: управление ДГУ с ПК, параллельная работа ДЭС, блок АВР.

модель: на 200 кВа

Cummins C200 D5

AKSA AJD-200

SDMO J200K

Himoinsa HFW-180 T5

максимальная мощность:

200 кВА / 160 кВт

200 кВА / 160 кВт

198 кВА / 158 кВт

200 кВА / 160 кВт

номинальная мощность:

182 кВА / 145 кВт

182 кВА / 145 кВт

198 кВА / 158 кВт

182 кВА / 145 кВт

75% расход топлива:

30,3

31,5

31,3

33,6

название двигателя:

Cummins 6CTAA8.3G1

John Deere 6068HF258

Leroy Somer 462M3

Iveco N67 TE2A

модель: на 275 кВа

Cummins C275 D5

AKSA APD-275C

Genmac G250COA (SA-E)

Himoinsa HFW-250 T5

максимальная мощность:

275 кВА / 220 кВт

275 кВА / 220 кВт

275 кВА / 220 кВт

275 кВА / 220 кВт

номинальная мощность:

250 кВА / 200 кВт

250 кВА / 200 кВт

250 кВА / 200 кВт

250 кВА / 200 кВт

75% расход топлива (л/ч):

43,8

46

50

44,7

название двигателя:

Cummins QSL9G5

Cummins China 6LTAA8.9G2

Cummins QSL9G3

Iveco C87 TE1D

модель: на 350 кВа

Cummins C350 D5

AKSA APD-350C

Grupel G0350PKST ER

Caterpillar GEP350-1

максимальная мощность:

350 кВА / 280 кВт

350 кВА / 280 кВт

350 кВА / 280 кВт

350 кВА / 280 кВт

номинальная мощность:

318 кВА / 255 кВт

318 кВА / 255 кВт

318 кВА / 255 кВт

318 кВА / 255 кВт

75% расход топлива (л/ч):

52

68

58

56,7

название двигателя:

Cummins NT855G6

Cummins China NTA855G1B

Perkins 2206C-E13TAG2

Perkins 2306C-E14TAG1A



Как мы видим, дизель генераторы Cummins действительно обладают более низким расходом топлива (в данном случае  различия в 4%-12%).

Обращаем Ваше внимание:  в долгосрочной перспективе – более 12 месяцев,  даже, казалось бы, минимальная разница в 4% позволит сэкономить Вам шестизначные суммы.

Что Вы получите, купив дизель генератор Cummins:

В первую очередь – экономию финансовых ресурсов. Дизель генератор Cummins сократит Ваши расходы на:

  • топливо
  • расходные материалы
  • техническое обслуживание
  • ремонт ( в т.ч. и капитальный)

Во-вторых, больше свободного времени, которое можно использовать на решение действительно насущных проблем. С дизель генератором Cummins Вы не будете беспокоиться о:  поисках подходящего топлива, расходных материалов, о частых поломках и их устранении.

В-третьих, уверенность в том, что Ваши производственные мощности на 100% застрахованы от перебоев внутри основной электросети.

Панели управления

Тип

Характеристики

Модели

PCC 1300

PCC 2100

PCC 3200

PCC 3201

Основные характеристики

Общие параметры

Регулятор напряжения

С

С

С

С

Электронное управление двигателем

О

С

C

С

Управление подогревом

С

С

-

-

Циклический пуск

С

С

C

С

Полное управление двигателем

-

О

-

С

Совместимость с сетью LonWorks

-

О

О

О

Ведение журнала событий

С

С

C

С

Интерфейс - управление и индикация

Ручной запуск/останов

С

С

С

С

Автоматический/дистанционный пуск

С

С

С

С

Режим тестового пуска

-

-

-

С

Индикация автоматического режима

С

-

-

-

Индикация отключения авторежима

С

С

С

С

Индикация ручного режима

С

С

-

С

Индикация отключения

С

С

-

С

Индикация предупреждения

С

С

-

С

Индикация тестового пуска

-

-

-

С

Индикация неудачного пуска

-

С

-

-

Аварийный останов (локальный/дистанционный)

С

С

С

С

Алфавитно-цифровой дисплей

С

С

С

С

Индикатор дистанционного пуска

С

С

-

С

Обнуление ошибки

С

С

С

С

Контроль параметров

Двигатель

Давление масла

С

С

С

С

Температура масла

-

О

О

О

Температура охлаждающей жидкости

С

С

С

С

Частота вращения коленвала двигателя

С

С

C

С

Счетчик наработки в часах

С

С

С

С

Счетчик количества запусков

С

С

С

С

Напряжение аккумулятора

С

С

C

С

Температура выхлопа

-

-

О

О

Генератор

Напряжение и частота L-L/L-N (3ф)

С

С

С

С

Ток (3ф)

С

С

С

С

кВт/час

-

С

С

С

Полная мощность кВА

С

С

С

С

Реактивная мощность кВт и кВА

-

С

-

С

Коэффициент мощности

-

С

С

С

Реактивная мощность на фазу кВт и кВА

-

С

-

С

Фазовая мощность

-

С

-

С

Защитное отключение и индикация

Двигатель

Низкий уровень топлива

-

О

С

С

Высокий уровень топлива

-

О

-

-

Низкое давление масла

С

С

С

С

Высокая температура охлаждающей жидкости

С

С

C

С

Отключение из-за ошибке при пуске

С

С

С

С

Превышение времени запуска

С

С

С

С

Превышения скорости вращения коленвала

С

С

C

С

Генератор

Пониженное/повышенное напряжение

С

С

С

С

Пониженная/повышенная частота

С

С

С

С

Перегрузка по току

С

С

С

С

Утечка на землю

О

О

О

О

Обратная мощность

-

С

С

С

Обратная реактивная мощность

-

С

-

С

Предупреждающие аварийные индикаторы

Низкое давление масла

С

С

С

С

Низкая температура охлаждающей жидкости

С

С

С

С

Высокая температура охлаждающей жидкости

С

С

С

С

Низкий уровень охлаждающей жидкости

-

С

С

С

Низкое напряжение аккумулятора

С

С

С

С

Высокое напряжение аккумулятора

С

С

С

С

Сбой зарядного устройства

С

-

-

-

Перегрузка по току

С

С

С

С

Перегрузка

С

-

С

-

Параллельная работа

Автосинхронизация (изл. шина)

-

-

О

О

Распределение нагрузки

-

-

О

О

Автосинхронизация (общая шина)

-

-

О

О

Базовая нагрузка (общая шина)

-

-

О

О

Синхроноскоп

-

-

О

О

Регулировка пиковой нагрузки

-

-

О

О

Передача мощности

Переключение с разрывом цепи

-

О

-

О

Переключение без разрыва цепи

-

-

-

О

Линейное переключение без разрыва

-

-

-

О

Transfer & Base Load

-

-

-

О

Управление отключением

-

О

-

О

Управление заитным отключением

-

О

-

О

Среда

Диапазон рабочих температур -40оС - +70оС

С

С

С

С

Рабочие температуры панели -20оС - +70оС

С

-

-

-

Влажность до 95% (без конденсата)

С

С

С

С

Стандарты

Соответствие стандартам CE

С

С

С

С

Соответствие NFPA 110

-

С

С

С

Соответствие UL508x

С

С

С

-

Соответствие UL

С

С

С

С

Коммуникация

Цифровой вход - 2 (отключение, статус)

С

-

-

-

Цифровой вход - 4 (отключение, статус)

-

С

С

С

Релейный выход - 2

С

-

-

-

Релейный выход - 4

С

С

С

-

С — стандартная комплектация; О — наличие опции; "-" — отсутствие опции

Дизельные электростанции марки Cummius хорошо показали себя в работе. Чаще всего они используются в нефтегазовой промышленности. Высокая производительность позволяет обеспечивать электричеством крупные промышленные объекты. Инновационные системы утилизации тепла, которыми укомплектованj оборудование Cummius, позволяют применять генераторы не только в качестве источника автономного электропитания, но и для эффективного обогрева производственных помещений. Дизельные электростанции Cummins для промышленных предприятий, для больших зданий или поселков от 275 до 650 кВА - в шумозащитном кожухе. Дизельные электростанции Cummins контейнерного исполнения для электроснабжения крупных производств, буровых установок мощностью от 800 до 2300 кВА.

Системы мониторинга ДГУ Cummins

Дизель-генераторные установки Cummins комплектуется панелями управления серии Power Command Control и поддерживают внутренний закрытый протокол Cummins - PCCNet. Показатели измерений ДГУ передаются оператору, через коммуникационные протоколы панели управления. Среди этих показателей:

  1. все электрические показатели – ток, напряжение, частота, мощность;
  2. параметры двигателя – давление масла, температура охлаждающей жидкости, напряжение аккумуляторной батареи, скорость вращения;
  3. сигналы о тревогах – код ошибки, статус тревоги, статус ДГУ;
  4. статистика – количество стартов, отработанные моточасы.

С помощью транслятора протокол Modbus RTU преобразуется в Modbus TCP и по локальной сети передается либо непосредственно в SCADA систему, либо в поставляемый ОРС сервер. На данном этапе мониторинга целесообразно добавить данные о системе жизнеобеспечения дизель-генераторной установки. Среди них состояние открытия воздушных клапанов, статус пожарной и охранной сигнализации, температуру в помещении, состояние автоматических выключателей, наличие топлива в системе.

Система PowerCommandTM iWatchTM – построена на базе сервера i.LONTM 100 фирмы Echelon и обеспечивает отображение информации о параметрах генераторов посредством HTTP-протокола в сети Интернет. В качестве клиента для мониторинга используется обычный интернет-браузер. В системе реализована функция одновременного доступа к странице мониторинга нескольких авторизованных пользователей, а также возможность ограничения доступа к странице неавторизованных пользователей, с помощью установки паролей доступа.

При использовании системы iWatchTM появляется возможность получать информацию о состоянии ДГУ и дополнительного оборудования, в том числе данные о двигателе, генераторе, панелей переключения нагрузки.



Особенности системы PowerCommandTM iWatchTM:

PowerCommandтм Network позволяет управлять работой всей системы резервного электропитания и осуществлять удобный мониторинг любых параметров, в том числе при параллельной работе нескольких ДГУ. Решение работает по протоколам технологии Echelon LonWorksTM, объединяющей систему управления в единое целое посредством витой пары. Значения всех статусных и аварийных сообщений могут быть запрограммированы и сохраняются автоматически в журналах событий на компьютере диспетчера.



Особенности системы PowerCommandTM Network:

  • Оповещения об аварийных и статусных сообщениях могут отправляться на предварительно заданные телефонные номера, пейджеры и e-mail. Описание сообщения может быть отправлено в явном виде или в виде алфавитно-цифрового кода.
  • Все коммуникационные соединения выполняются обычным неэкранированным проводом типа “витая пара”, что не требует существенных затрат и обязательного привлечения высококвалифицированного персонала для монтажа.
  • Использование коммуникационного модуля GenSet Communication Module, предназначенного для подключения панели управления ДГУ к протоколу LonWorksтм удаленного мониторинга и управления. Модуль имеет собственные инструменты конфигурирования, позволяющие получать дополнительную информацию о состоянии системы.
  • В случае отсутствия встроенной панели ДГУ, а также для подключения к автоматической панели переключения или другого оборудования системы к LonWorksтм-сети удаленного мониторинга и управления применяют коммуникационный модуль Controls Communication Module. Цифровые входы платы могут быть сконфигурированы в соответствии с конкретной задачей для реализации процедуры автоматической отправки данных.
  • Выносная панель удаленного мониторинга - сетевое устройство, отображающее основные параметры функционирования системы, путем наглядной светодиодной и звуковой индикации.
  • Использование модуля ввода-вывода Digital I/O Module, для принятия и обмена сигналами, поступающими из дополнительного оборудования в LonWorksтм-сеть. Все параметры работы устройства поддаются конфигурированию.
  • Сетевой шлюз Network Gateway Module предназначен для обеспечения подключения персонального компьютера с установленным программным обеспечением PowerCommandтм Software для Windows к сетевому каналу LonWorksтм посредством встроенного интерфейса RS-232. Для предотвращения возможности несанкционированного входа в сеть предусмотрена система авторизации при подключении к каналу LonWorksтм.
  • Использование распределительного модуля Junction Box Terminator Module обеспечивает удобный монтаж и ветвление цепей питания оборудования и шины данных.
  • Сериальный коммуникационный интерфейс Single-Site - PSCM предназначен для подключения панели управления ДГУ PowerCommandтм Control к компьютеру посредством шины RS-232. Сериальный интерфейс Single-Site позволяет производить мониторинг и управление дизель-генераторной установкой с использованием PowerCommandтм Software для Windows локальной версии. Для конфигурирования работы используется специальный инструментарий- PowerCommandтм Serial Configuration Tool.



Cummins:  дизель генераторы европейского качества по цене отечественных.

Не будем приводить голословных утверждений, просто сравните характеристики двух электростанций :  Cummins C38 D5 и АДА 38-Т400 РЯ (российское производство).

модель:

Cummins C38 D5

АДА 38-Т400 РЯ

максимальная мощность:

38 кВА / 30 кВт

41,8 кВа/33 кВт

номинальная мощность:

35 кВА / 28 кВт

38 кВа / 30 кВт

75% расход топлива (л/ч):

6,3

7,9

название двигателя:

Сummins 4B3.3G1

Yanmar 4TNV84T

приблизительная стоимость

950 000,00р.

410 000,00р.

Панели управления Cummins

Панель управления РСС 1301 для Cummins C11D5, C15D5, C22D5, C33D5, C38D5, C55D5, C70D5, C80D5, C110D5, C150D5, C180D5, C200D5, C220D5, C250D5, C275D5, C300D5, C330D5

PowerCommand™ (1301) - микропроцессорная система контроля, измерения и управления генераторной установки: цифровая регулировка напряжения,   настройка частоты вращения двигателя, запуск и остановка двигателя, работа от аккумуляторной батареи напряжением 12В / 24В.



Панель управления РСС 2100 для Cummins  C350D5, C400D5, C440D5, C500D5, C550D5, C825D5, C900D5, C1100D5e, C1400D5, C1400D5e, C1675D5, C1675D5A

PowerCommand™ (2100) регулирует расход топлива, частоту вращения двигателя, выходное напряжение генератора переменного тока, а также осуществляет все функции контроля и управления,  осуществляет автоматическую остановку при серьезных отказах.

Система управления РСС 2100 работает вместе с датчиками и измерителями-преобразователями, расположенными на двигателе и генераторе и во вспомогательных системах. Обмен данными между устройствами осуществляется по цифровому каналу связи.





Панель управления РСС 3200 для Cummins 565DFGB, 660DFGD, 833DFHC, 888DFHD, C825D5e, C900D5e, C1000D5e, 832DFJC, 906DFJD

Панель управления PowerCommand™ (3200) обеспечивает автоматический запуск и цифровой контроль расширенного числа параметров дизель-генератора и обеспечивает автоматический ввод дизель-генераторных установок Cummins в параллельную работу без дополнительных модулей.

Цифровая панель управления РСС 3200 может применяться для дизель-генераторных установок мощностью от 20 кВт до 4000 кВт, а также для генераторов с выходным напряжением от 120 В до 13800 В.



Панель управления РСС 3201 для Cummins С1760D5е, С2000D5, С2000D5е, С2250D5, С2200D5е, С2500D5А, 2660DQLB

Панель управления PowerCommand™ (3201) обладает новыми функциями системы по сравнению с панелями: РСС1301, РСС2100, РСС3200:

  • Управление распределением мощности (PTC) только для панели PCC 3201. Функция PTC позволяет системе управления ДГУ переключаться с режима резервного источника на работу от сети;
  • Система защиты AmpSentry UL Listing комплектуется реле защиты от превышения силы тока. Данная система позволяет в некоторых случаях заменить дорогостоящие автоматические выключатели на менее дорогие.

В стандартные характеристики панели управления PowerCommand™ (3201) входит:
цифровой регулятор напряжения, возбудитель на постоянных магнитах, цифровой электронный регулятор оборотов двигателя, защита двигателя по давлению масла, температуре двигателя, превышению оборотов двигателя, система защиты AmpSentry, цифровая синхронизация частоты тока и напряжения Droop Voltage Regulation and Speed Governing, распределение нагрузки (параллельная работа между ДГУ), управление нагрузкой (параллельная работа с сетью).

Защита генератора: пониженное напряжение, повышенное напряжение, пониженная частота тока, проверка синхронизации, превышение силы тока, обратная мощность, перегрузка

Запросить коммерческое предложение

Нужна консультация отдела продаж или инженера для расчета проекта - звоните:


или пришлите запрос на


info@brizmotors.ru

Склад Бриз Моторс

На складе Бриз Моторс находится свыше 20 дизельных генераторов различных мощностей, которые могут быть доставлены Вам в течение 5 дней после оплаты.

Склад дизельных электростанций
