Дизельная электростанция CTM SP.1500 - Perkins (1 204 кВт)

CTM SP.1500 - Perkins (1 204 кВт) - дизельная электростанция на раме CTM SP.1500 - Perkins (1 204 кВт) - дизельная электростанция на раме
Мощность

Номинальная1505 кВА / 1204 кВт

Резервная1655 кВА / 1324 кВт

Двигатель

Perkins 4012-46TAG2A

Вид исполнения:

Дизельная электростанция CTM SP.1500 - Perkins (1 204 кВт)

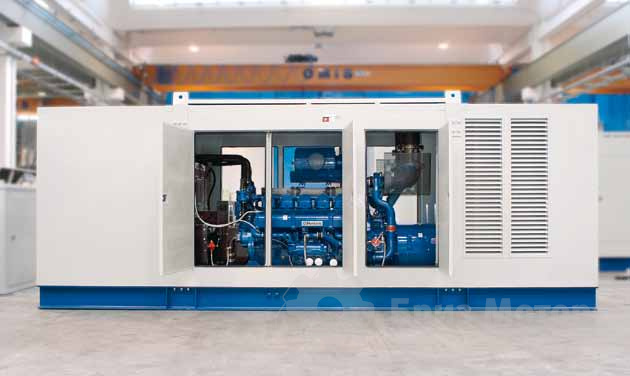

Дизельная электростанция CTM SP.1500 предлагает 1204 кВт номинальной мощности и 1324 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 225 л/час при 75% нагрузке. Внутри станции установлен двигатель Perkins (Великобритания) 4012-46TAG2A объемом 46 литров. Емкость встроенного бака достигает 1000 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM SP.1500 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

Номинальная мощность электростанции (кВт)1204
Двигатель
Производитель двигателяPerkins
Модель двигателя4012-46TAG2A
Количество и размещение цилиндров12, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт1395
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)45.8
Объём масляной системы, л177
Удельный расход топлива, л/кВт*ч0.249
Расход топлива при 50% нагрузке, л/час150.1
Расход топлива при 75% нагрузке, л/час225
Расход топлива при 100% нагрузке, л/час299.9
Генератор
Производитель генератораMarelli
Модель генератораMJB450LB4
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое5300x2000x2700
Ёмкость бака, л (на раме)1500
Макс. автономия (при нагрузке 100%), ч5
Масса, кг - открытая10500
Техническое описание CTM SP.1500 - Perkins
  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

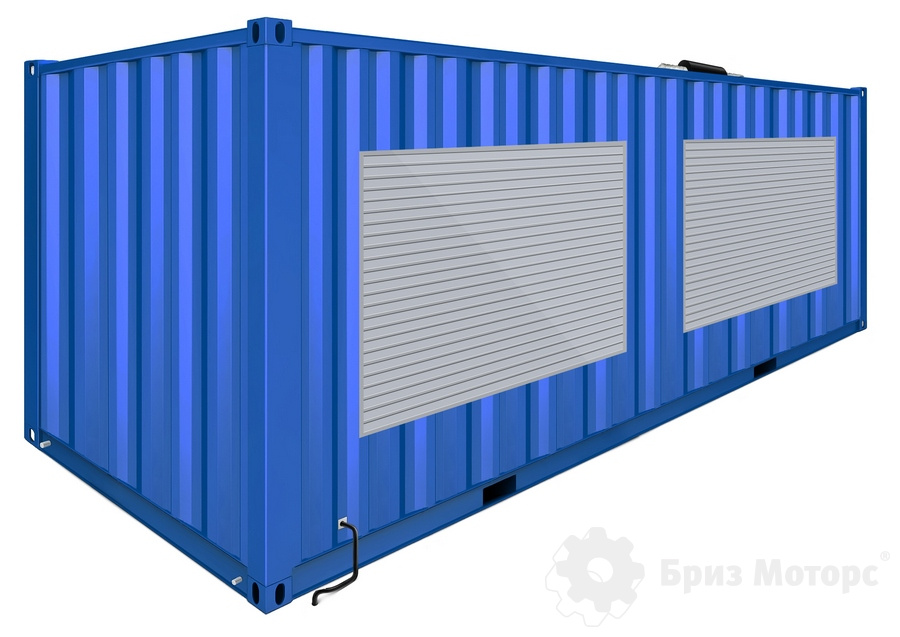

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий

Чертеж двигателя Perkins 4012-46TAG2A

Perkins 4012-46TAG2A

Perkins 4012-46TAG2A

Каталог электростанций Perkins (Великобритания)

Модель

Двигатель

Номин.
мощность,
кВт

Расход,
л/ч,
75%

Габариты

модель

цилиндры

ход поршня

объем

длина-ширина-высота

масса

Дизельные электростанции на двигателях Perkins

P.1360

4012-46TWG3A

12

160*190

45,84

1091

203

5300*2000*2700

10 000

P.1700

4012-46TAG3A

12

160*190

45,84

1364

260

5300*2000*2700

11 000

P.1750

4016-TAG

16

160*190

61,12

1402

286

6000*2000*2700

14 500

P.1845

4016-TAG1A

16

160*190

61,12

1475

277

6000*2000*2700

14 800

P.2060

4016-TAG2A

16

160*190

61,12

1646

315

6000*2000*2700

15 000
