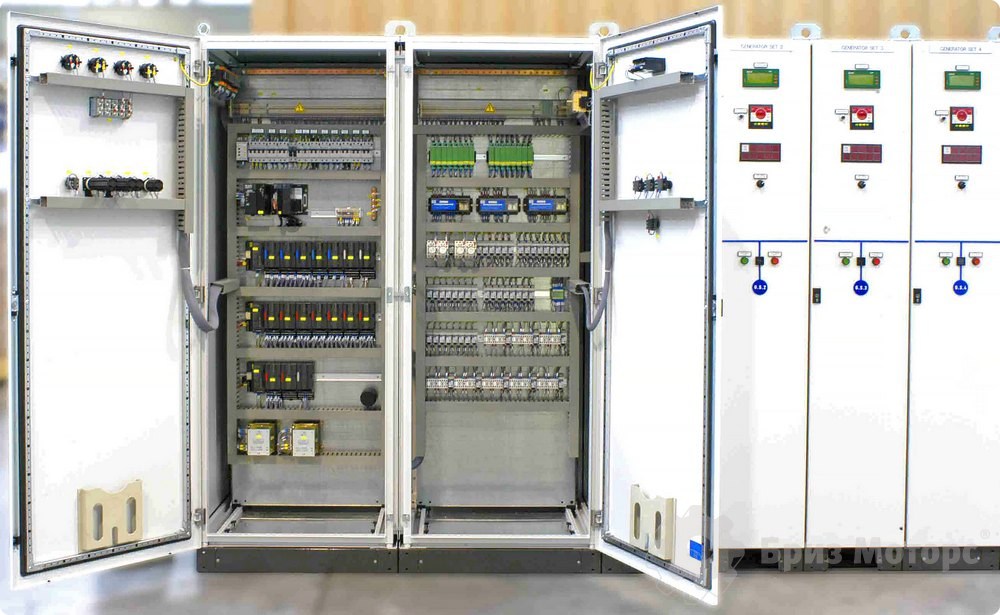

Автомат включения резерва шкаф АВР на 2 и 3 ввода по номиналу от 50 до 2000 А
Компания «Бриз Моторс» производит щитовое электрооборудование напряжением 0,4 кВ, используя комплектующие Schneider electric:
- Шкафы управления дизель - генераторными установками
- Шкафы автоматического включения резерва – АВР
- Распределительные устройства (РУ, РЩ, ВРУ)
Мы также осуществляем модернизацию и ремонт Щитового оборудования путем замены комплектующих или установки дополнительных элементов, используя продукцию Schneider electric. Автоматический ввод резерва (АВР) - шкаф для автоматического включения резервного питания потребителей при пропадании напряжения от основного источника питания.
«Бриз моторс» предлагает вам купить автоматы включения резерва (АВР) и шкафы автоматического включения резерва (ШАВР) на 2 ввода, а также на 3 ввода, по следующему номиналу:
50А, 63А, 100А, 200А, 250А, 400А, 630А, 800А, 1000А, 1250А, 1500А, 2000А, 2500А, 3000А.
|
Номинал |
Спецификация |
Цена, рублей |
|
АВР 50А |
ЩМП-1-0 IP66 (395х310х220),ТДМ, Автоматика ввода/распределения - Schneider Electric) |
16 874 |
|
АВР 63А |
ЩМП-2-0 IP66 (500х400х220),ТДМ, Автоматика ввода/распределения - Schneider Electric) |
18 191 |
|
АВР 100А |
ЩМП-3-0 IP66 (650х500х220),ТДМ, Автоматика ввода/распределения - Schneider Electric) |
25 292 |
|
АВР 125А |
ЩМП-4-0 IP66 (800х650х250),ТДМ, Автоматика ввода/распределения - Schneider Electric) |
32 420 |
|
АВР 160А |
ЩМП-5-0 IP66 (1000х650х285),ТДМ, Автоматика ввода/распределения - Schneider Electric) |
36 632 |
|
АВР 200А |
ЩМП-5-0 IP66 (1000х650х285),ТДМ, Автоматика ввода/распределения - Schneider Electric) |
46357 |
|
АВР 250А |
ЩМП-5-0 IP66 (1000х650х285),ТДМ, Автоматика ввода/распределения - Schneider Electric) |
48 833 |
|
АВР 400А |
ЩМП-6-0 IP66 (1200х750х300),ТДМ, Автоматика ввода/распределения - HYUNDAI) |
73 209 |
|
АВР 630А |
Корпус ШРС-3 IP54 (1700х700х400),ТДМ, Автоматика ввода/распределения - HYUNDAI) |
93 373 |
|
АВР 800А |
Корпус ШРС-3 IP54 (1700х700х400),АВВ, Автоматика ввода/распределения - HYUNDAI) |
105 964 |
|
АВР 1000А |
Корпуса "Альфа" 2100х600х600 IP54 - ЗЭМИ, Автоматика ввода/распределения - АВВ, Управление АВР на базе Логического модуля ATS021 - ABB, АВР по типу 2 в 1 с запуском ДГУ, управление в ручном и автоматическом режиме, Ошиновка - Медь 50х10 |
688 523 |
|
АВР 1250А |
2 ввода (База: Корпус "Альфа" 2100х800х800 IP54 - ЗЭМИ, Автоматика ввода/распределения - АВВ, Ошиновка - Алюминий АД31Т, PEN - Медь 60х10) |
228 241 |
|
АВР 1250А |
3 ввода (База: Корпуса "Альфа" 2100х800х800 IP54 - ЗЭМИ, Автоматика ввода/распределения - АВВ, Ошиновка - Алюминий АД31Т, PEN - Медь 60х10) |
459 142 |
|
АВР 1500А |
Корпус ШО70 2000х800х600 IP31 - ТДМ, Автоматика ввода/распределения - ТДМ, Управление АВР на базе Логического модуля БУАВР - НПП "ВЭЛ", АВР по типу 2 в 2 с секционным Автоматом, управление в ручном и автоматическом режиме, Ошиновка - Алюминий АД31Т, Ре - Медь 80х10 |
211 224 |
|
АВР 2000А |
Корпус "Альфа" 2100х1000х800 IP54 - ЗЭМИ, Автоматика АВР - АВВ, Управление АВР на базе Логического модуля Zelio - Schneider Electric, АВР по типу 2 в 1, управление в ручном и автоматическом режиме, Ошиновка - Медь 100х10 |
382 762 |
Различия между АВР на 2 ввода и АВР на 3 ввода
АВР на 2 ввода переключается на резервный источник питания, если исчез ток в основной сети. При повторном возникновении напряжения в сети АВР подключится обратно.
АВР на 3 ввода используется при наличии двух сетевых вводов и резервного источника (дгу). АВР переключается между двумя вводами в зависимости от наличия напряжения. АВР подключится к резервному источнику, если электричество отсутствует сразу в двух вводах. При возникновении напряжения в основной сети АВР переключится обратно.
Шкаф управления дизель генераторной установкой представляет собой микропроцессорную систему контроля, измерения и управления генераторной установкой. Управление предусматривает наличие простого пользовательского интерфейса с генераторной установкой, цифровую регулировку напряжения, цифровую регулировку частоты вращения двигателя, запуск и остановку двигателя, защиту генераторной установки, запоминание ошибок и параметров аварийной остановки. Как правило, это строится на базе хорошо зарекомендовавших себя панелей: Compact Mage, Com Ap, Manual Mage. «Бриз моторс» производит программирование, настройку и ремонт шкафов управления.
Шкаф автоматического включения резерва (АВР) выполняет функцию автоматического переключения на резервный источник питания, при исчезновении напряжения основного источника или выхода его параметров за допустимые пределы.
Основные требования к АВР:
- минимум времени на срабатывание АВР (не больше 1-2 секунд, в идеале – доли секунды) после выключения основного источника питания.
- 100% включение АВР при исчезновении напряжения на шинах
- единичный запуск АВР. Многократный запуск резервного источника недопустим без устранения короткого замыкания.
Распределительные устройства (РУ, РЩ, ВРУ) предназначены для приема, распределения и учета электроэнергии в сетях трехфазного переменного тока частотой 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях.
Технические характеристики шкафа управления
Условия эксплуатации шкафа АВР:
- по стойкости к воздействию климатических факторов шкаф ШАВР по ОСТ32.146-2000 относится к классу К1;
- по стойкости к воздействию механических нагрузок шкаф ШАВР по ОСТ32.146-2000 относится к классу МС1;
Средний срок службы шкафа АВР - не менее 20 лет.
| Наименование параметра | Значение |
| Род тока | переменный трехфазный |
| Номинальное напряжение, В | 400/230 |
| Частота Гц | 50 |
| Вид климатического исполнения по | ГОСТ 15150-69 УХЛ 3 |
Сопротивление электрической изоляции управляющих цепей между собой и по отношению к корпусу не ниже:
- 100МОм – при нормальных климатических условиях;
- 5МОм – при повышенной влажности;
Габаритные размеры шкафа АВР (высота, ширина, глубина, масса) зависят от типа и марки используемых комплектующих элементов и мощности ДГУ;
Состав комплектующих АВР может быть изменен под конкретные потребности Заказчика, которые уточняются в процессе Заказа.
Типовая схема:
