Дизельная электростанция CTM M.1400 (1 120 кВт)

CTM M.1400 (1 120 кВт) - дизельная электростанция на раме CTM M.1400 (1 120 кВт) - дизельная электростанция на раме
Мощность

Номинальная1400 кВА / 1120 кВт

Резервная1540 кВА / 1232 кВт

Напряжение380 В, 3 фазы

Двигатель

Mitsubishi S12R-PTA2

Вид исполнения:

Дизельная электростанция CTM M.1400 (1 120 кВт)

Дизельная электростанция CTM M.1400 предлагает 1120 кВт номинальной мощности и 1232 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 220 л/ч при 75% нагрузке. Внутри станции установлен двигатель Mitsubishi (Япония) S12R-PTA объемом 49 литра. Емкость встроенного бака достигает 900 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM M.1400 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

Масса электростанции открытое исполнение 11000
Pасход топлива при 75% нагрузке 220 л/час
Емкость системы охлаждения 900 л.
Объем масляной системы 150 л.
Емкость аккумулятора 800 А/час
Стабильность напряжения ± 0,25 %
Генератор переменного тока Stamford Р 7 В
Количество цилиндров 12-V
Рабочий объем двигателя 49,03 л.
Напряжение 380-440В, 50Гц
Двигатель MITSUBISHI S12RPTA2
Габариты электростанции открытое исполнение 4500x2000x2350
Резервная мощность (Standby) 1540 кВа / 1232 кВт
Основная мощность (Prime) 1400 кВа / 1120 кВт
Степень сжатия 13,5:1
Номинальная мощность электростанции (кВт)1120
Двигатель
Производитель двигателяMitsubishi
Модель двигателяS12R-PTA2
Количество и размещение цилиндров12, V-образное
Максимальная мощность двигателя, кВт1285
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)49
Объём масляной системы, л180
Удельный расход топлива, л/кВт*ч0.262
Расход топлива при 50% нагрузке, л/час146.7
Расход топлива при 75% нагрузке, л/час220
Расход топлива при 100% нагрузке, л/час293.3
Генератор
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое4500x2000x2350
Ёмкость бака, л (на раме)1000
Макс. автономия (при нагрузке 100%), ч3.4
Масса, кг - открытая11000
Описание CTM M.1400 в PDF

Все ДГУ 1120 кВт

3 преимущества двигателей Mitsubishi на M.1400:

  • Механическая система управления двигателем (впрыск топлива и управление турбокомпрессором) обеспечивает независимость от электроники и стабильность работы, а также обеспечивает быстрый приём номинальной нагрузки. Вентилятор и дефлекторы для обдува цилиндров, система смазки и приводная система передач устроены просто и поэтому не отказывают.
  • Ресурс не менее 40 000 моточасов благодаря разделенной камере сгорания вихревого типа с самоочищающимися топливными форсунками. Система прямого впрыска повышает эффективность использования топлива. Работа в непрерывном режиме под полной нагрузкой в качестве основного источника энергоснабжения.
  • Низкий уровень вибраций благодаря устойчивому к истиранию коленчатому валу и усиленному основанию.

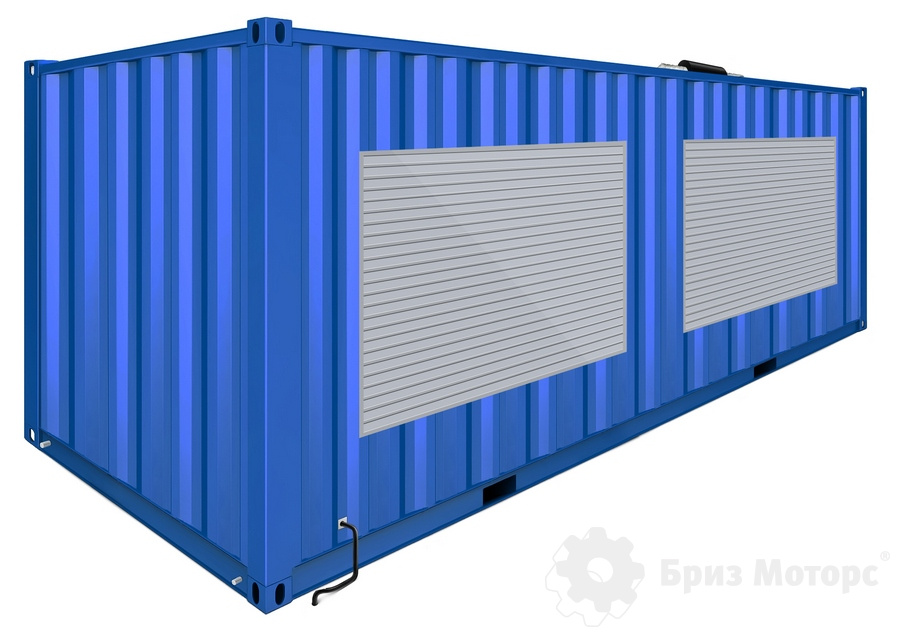

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
дизель электростанция CTM M.1400 (1120 кВт)
дизель электростанция CTM M.1400 (1120 кВт)
дизель электростанция CTM M.1400 (1120 кВт)

Инструкция по двигателю Mitsubishi S12R-PTA



Каталог электростанций с двигателями Mitsubishi

Модель

Двигатель

Номин.
мощность,
кВт

Расход,
л/ч,
75%

Габариты

модель

цилиндры

ход поршня

объем

длина-ширина-высота

масса

Дизельные электростанции на двигателях Mitsubishi

М.1260

S12R PTA

12

170*180

49,03

1008

198

4500*2000*2350

15 600

М.1400

S12R PTA2

12

170*180

49,03

1120

220

4500*2000*2350

16 100

М.1500

S12RY2 PTAW

12

170*180

49,03

1232

230

4500*2000*2350

17 000

М.1730

S16R PTA

16

170*180

65,37

1384

264

5300*2000*2600

23 000

М.1900

S16R PTA2

16

170*180

65,37

1520

298

5500*2000*2600

23 500

М.2000

S16R PTAA2

16

170*180

65,37

1600

306

6000*2150*2800

24 500
