Дизельная электростанция CTM C.50 - Cummins (40 кВт)

CTM C.50 - Cummins (40 кВт) - дизельная электростанция на раме CTM C.50 - Cummins (40 кВт) - дизельная электростанция на раме
Мощность

Номинальная50 кВА / 40 кВт

Резервная55 кВА / 44 кВт

Напряжение380 В, 3 фазы

Двигатель

Cummins 4BT3.3G2

Вид исполнения:

Дизельная электростанция CTM C.50 - Cummins (40 кВт)

Дизельная электростанция CTM C.50 предлагает 40 кВт номинальной мощности и 44 кВт резервной. ДГУ обладает экономичным уровнем расхода топлива – 8 л/ч при 75% нагрузке. Внутри станции установлен двигатель Cummins (Америка) 4BT3.3G2 объемом 3.3 литра. Емкость встроенного бака достигает 160 литров. По желанию заказчика агрегат может быть оборудован увеличенным топливным баком. ДГУ CTM C.50 поставляется на опорной раме. Возможны дополнительные опции: установка станции в шумозащитный кожух, утепленный контейнер или на передвижное шасси.

Номинальная мощность электростанции (кВт)40
Двигатель
Производитель двигателяCummins
Модель двигателя4BT3.3G2
Количество и размещение цилиндров4, рядное
Максимальная мощность двигателя, кВт49
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)3.3
Объём масляной системы, л7.5
Удельный расход топлива, л/кВт*ч0.267
Расход топлива при 50% нагрузке, л/час5.3
Расход топлива при 75% нагрузке, л/час8
Расход топлива при 80% нагрузке8.00
Расход топлива при 100% нагрузке, л/час10.7
Генератор
Производитель генератораMarelli
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое1750x930x1250
Ёмкость бака, л (на раме)160
Макс. автономия (при нагрузке 100%), ч15
Масса, кг - открытая600
Габариты и вес (шумозащитный кожух)
Габариты, мм - кожух3000x1100x1800
Ёмкость бака, л (кожух)160
Масса, кг - кожух1200
Описание CTM C.50 - Cummins в PDF

Все ДГУ 40 кВт

  • Стальная сварная рама;
  • Двигатель Perkins с навесным оборудованием;
  • Стандартный радиатор системы охлаждения;
  • Генератор (бесщеточный, одноопорный);
  • Зарядный генератор;
  • Аккумуляторная батарея (с проводами и клеммами);
  • Панель управления;
  • Электростартер;
  • Выходной автомат защиты (автоматический выключатель);
  • Воздушный фильтр для работы в нормальных условиях;
  • Система топливоподачи с фильтрацией;
  • Система смазки с фильтрацией;
  • Система защиты по низкому давлению масла;
  • Система защиты по низкому уровню охлаждающей жидкости;
  • Регулятор оборотов;
  • Стандартный глушитель;
  • Пластиковый топливный бак;
  • Инструкция по эксплуатации на русском языке;
  • Предпродажная подготовка, тест перед отгрузкой;
  • Заправка маслом и смесью антифриза (до -40°С);
  • Заводской тест;
  • Гарантия 1 год.

Панель управления COMPACT MAGE

Система COMPACT MAGE позволяет Вам управлять генераторной установкой. Данная система использует передовые цифровые технологии, включая процессор цифровой обработки сигналов, позволяющий полностью контролировать дизель-генератор.

Для управления и диагностики применяется универсальная цифровая сеть CAN — локальная управляющая сеть (устанавливается также в легковых автомобилях и грузовиках): используется устройство сопряжения с двигателями, оборудованными электронным управлением впрыском топлива (CAN SAE J1939 pilotage).

Панель управления COMPACT MAGE

Для генераторной установки с ручным управлением, реализованы следующие основные функции:

  • Управление запуском/остановом дизель-генератора.
  • Мониторинг сбоев в работе.
  • Отображение состояния и контроль генераторной установки.
  • Анимационное воспроизведение процесса работы.
  • Интерфейс управления: меню и символы.
  • Наглядное представление датированного журнала учета действий и ошибок.

Для генераторной установки с возможностью автозапуска, дополнительно реализованы следующие функции:

  • Визуальная индикация состояния внешней сети.
  • Автоматический запуск при пропадании сети.
  • Переключение режимов работы (АВТО/РУЧНОЙ/ТЕСТОВЫЙ).
  • Индикация работы силовых контакторов при переключении сеть/генератор.

Основные преимущества системы:

  • Надежность: все задачи выполняются одним устройством, таким образом, количество компонентов, датчиков и соединений минимально.
  • Универсальность: визуализация параметров и графический дисплей способствуют легкому использованию и быстрому обучению.
  • Взаимодействие: дистанционный контроль с помощью стандартного порта RS232. Соединение RS232 позволяет загружать параметры и использовать программное обеспечение MODBUS. Сеть CAN (локальная управляющая сеть) обеспечивает сопряжение с дополнительными вводами / выводами и электронную регулировку двигателя.
  • Помощь при установке: Доступно множество показателей: напряжение, ток, мощность, и др. Ошибки при установке отображаются на дисплее вместе с краткой помощью.

Инструкция блока управления «Compact Mage» с ручным управлением в формате (pdf), 574 Кб.

Инструкция блока управления «Compact Mage» с автоматическим управлением в формате (pdf), 647 Кб

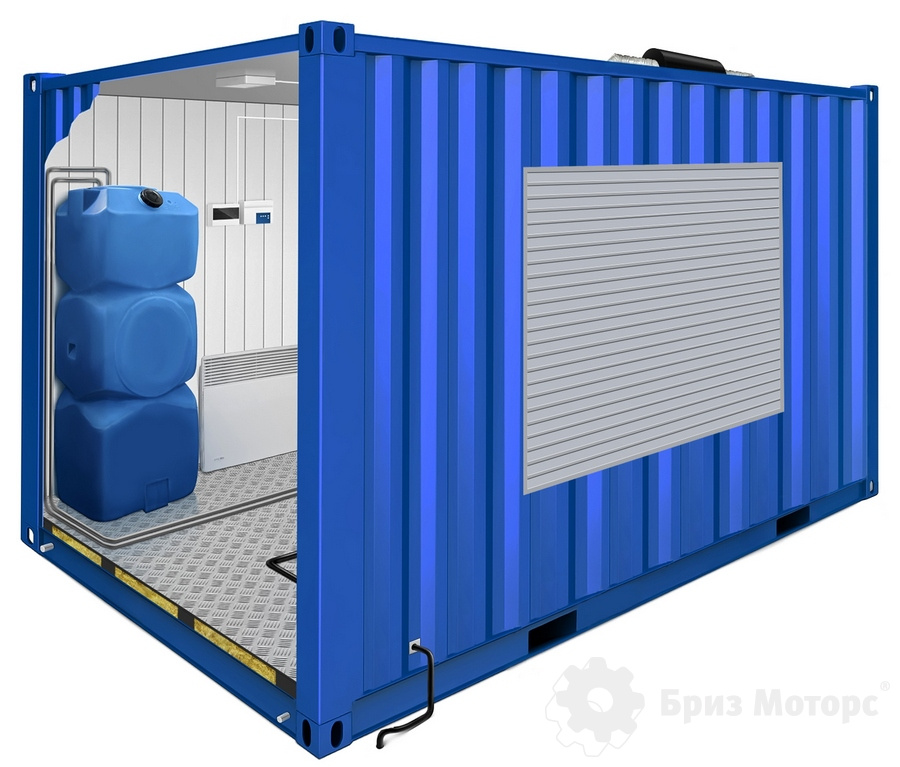

Утепленные контейнеры БАЭСК производства «Бриз Моторс»:

  • Полностью соответствуют всем требованиям Российского законодательства  и подтверждены сертификатом.
  • ДЭС, установленная в контейнер БАЭСК, показывает стабильную работоспособность при температурах наружного воздуха - 60°
  • Срок приема нагрузки до 15 секунд.
  • Удобное и безопасное обслуживание внутри контейнера
  • Никаких образований конденсата
  • Любая возможная доп. комплектация контейнера – все зависит только от Ваших пожеланий
