Дизельная электростанция Caterpillar 3516B (1 800 кВт)

Caterpillar 3516B (1 800 кВт) - дизельная электростанция на раме Caterpillar 3516B (1 800 кВт) - дизельная электростанция на раме
Мощность

Номинальная2250 кВА / 1800 кВт

Резервная2475 кВА / 1980 кВт

Напряжение380 В, 3 фазы

Двигатель

Caterpillar 3516B

Вид исполнения:

Дизельная электростанция Caterpillar 3516B (1 800 кВт)

Дизельная электростанция (генератор) 3516B (США) номинальной мощностью 1 818 кВт имеет двигатель Caterpillar 3516B HD объемом 78 л, генератор Caterpillar SR4B, бак 1000, 3000 или 5000 л.
Электростанцию Caterpillar 3516B выгодно купить, если вы готовы переплатить миллионы рублей за бренд Caterpillar. Аналогичная ДЭС SP.2250 - Perkins (двигатель Perkins 4016-61TRG3, генератор Leroy Somer), под итальянским брендом CTM, стоит 0 рублей. Сравнить характеристики >>>
Номинальная мощность электростанции (кВт)1800
Двигатель
Производитель двигателяCaterpillar
Модель двигателя3516B
Количество и размещение цилиндров16, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт2145
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)78
Объём масляной системы, л416
Удельный расход топлива, л/кВт*ч0.275
Расход топлива при 50% нагрузке, л/час250.4
Расход топлива при 75% нагрузке, л/час375.4
Расход топлива при 80% нагрузке500.40
Расход топлива при 100% нагрузке, л/час500.4
Генератор
Производитель генератораCaterpillar
Модель генератораSR4B
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое6227x2546x2545
Масса, кг - открытая16250
Описание Caterpillar 3516B в PDF
Техническое описание Caterpillar 3516B

Все ДГУ 1800 кВт

Воздушный фильтр с двойным фильтрующим элементом.

Сервисный индикатор.

Турбонагнетатель воздуха (по два на каждую сторону).

Промежуточный охладитель наддувочного воздуха.

Радиатор. Вентилятор.

Охладитель обратного топлива.

Помпа охлаждающей жидкости рубашки охлаждения, с приводом от двигателя.

Помпа охлаждающей жидкости охладителя воздуха, с приводом от двигателя.

Подогреватель антифриза электрический с помпой, 220В.

Термостаты в термостатной коробке.

Клапан слива охлаждающей жидкости.

Датчик уровня охлаждающей жидкости.

Охлаждающая жидкость СAT ELC с повышенным сроком эксплуатации

Сухой выхлопной коллектор

Турбины. Компенсаторы тепловых расширений.

Фланец системы газовыхлопа.

Колено системы газовыхлопа.

Глушитель системы газовыхлопа, степень

шумоглушения – 45 дБ, LH45-NB400-SP1.

Фильтры тонкой очистки топлива. Фильтр водоотделитель.

Ручной топливоподкачивающий насос.

Гибкие топливные шланги и трубопроводы

Генератор Бесщеточный, синхронный, двухподшипниковый.

Возбуждение на постоянных магнитах.

Регулятор статизма.

Автоматический цифровой регулятор напряжения.

Термостат антиконденсатного подогрева обмоток генератора.

Токовые трансформаторы дифференциальной защиты.

Защита по IP23. Изоляция класса H.

Регулятор оборотов Электронный ADEM3

Монтажная система Пружинные виброизоляционные опоры. Стальная рама.

ПАНЕЛЬ УПРАВЛЕНИЯ EMCP II+  CATERPILLAR

Панель управления с рабочим напряжением 24 В постоянного  тока.

Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.

Запираемая дверца на петлях.

Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.

Подсветка панели.

Автоматическое управление запуском и остановом. Реостат регулировки напряжения.

Надежная система дистанционного измерения параметров переменного тока.

Цифровые индикаторы: Частоты вращения; Наработки в часах; Давления масла;

Температуры охлаждающей жидкости; Напряжения постоянного тока;

Линейного напряжения, фазного напряжения, фазного тока (А);

Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности

Защитные устройства со световой индикацией для останова по причине:

Пониженного давления масла;

Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;

Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)

Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;

перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности

3 свободных светодиода для дополнительных индикаторов (программируемые)

3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров

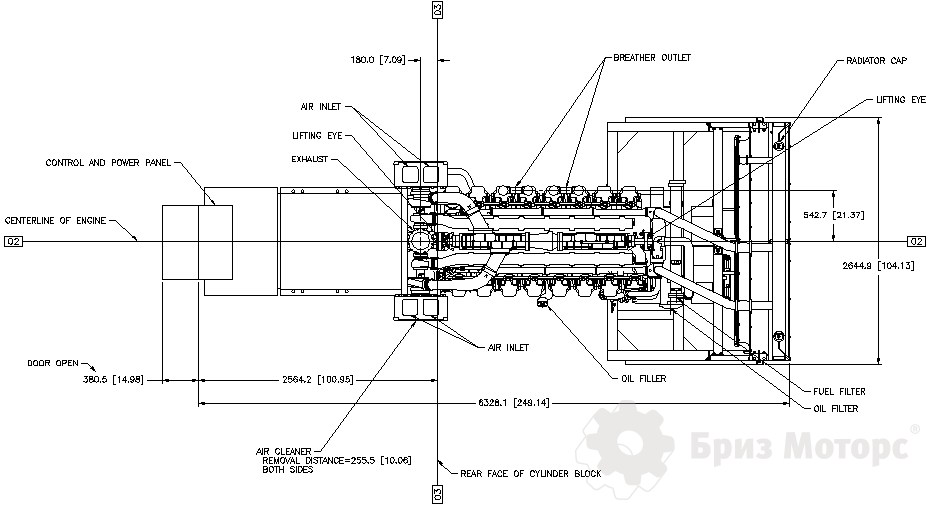

Caterpillar 3516B Бриз Моторс
Caterpillar 3516B Бриз Моторс
Caterpillar 3516B Бриз Моторс

ГЕНЕРАТОР SR4B КОМПАНИИ CATERPILLAR

Тип - явнополюсный, бесщеточный, с системой

возбуждения с постоянными  магнитами, со статическим регулированием

Схема соединения  - . трехфазная, «звездой»

Класс защиты изоляции . Каплезащищенная, IP22 Изоляция:

- стандартная установка изоляция обмоток класса H,

в             тропическом   исполнении, износоустойчивая

Допустимое превышение максимальной частоты вращения Испытанного прототипа  150 % от номинальной Испытанной серийной модели . 125 % от номинальной

Форма напряжения   - .искажения менее 5%

Нелинейные искажения. менее 5% суммарного значения

коэффициента нелинейных искажений

Коэффициент помех проводной связименее 50 Регулятор напряжения  цифровой регулятор напряжения

с контролем по трем фазам, отвечает стандарту UL 508A

Точность регулировки напряжения . не хуже ±0,5%

(в стационарном режиме), не хуже ±1% (в диапазоне от холостого хода до полной нагрузки)

Усиление по напряжению.регулируемое для компенсации

потерь в электросети

Возможность включения на

параллельную работу -  стандартная
