Электростанции блочно-модульные автоматизированные. Технические условия. ТУ 3375–001–20820640-2012
Настоящие технические условия (ТУ) распространяются на электростанции блоно-модульные автоматизированные мощностью до 5000 кВа, создаваемые на базе электроагрегатов с дизельными двигателями внутреннего сгорания (далее – ЭБМА или электростанции).
- Технические требования
- Основные параметры и характеристики
- Требования к конструкции.
- Требования к электрическим параметрам и режимам
- Требования к устойчивости при внешних воздействиях
- Требования надежности
- Требования к составным частям ЭБМА и расходным эксплуатационным материалам
- Требования безопасности и охраны окружающей среды
- Комплектность
- Маркировка, упаковка, транспортирование и хранение
- Требования к материалам и комплектующим изделиям
- Требования к контейнерам ЭБМА.
- Правила приемки
- Методы испытаний
- Указания по эксплуатации
- Гарантии изготовителя
Приложение А. Перечень ссылочной документации
Приложение Б. Обозначения торговых наименований электростанций блочно-модульных автоматизированных.
Пример: ЭБМА 2×БАЭСК.09.04.2.1 - электростанция блочно-модульная автоматизированная, состоящая из двух модулей - блочных автоматизированных электростанций контейнерного исполнения, суммарной мощностью 0,9 МВА напряжением 400 В, второй степени автоматизации с блоком оператора управления электростанциями.
Блочная автоматизированная электростанция контейнерного исполнения (БАЭСК)
Пример: БАЭСК 1хF30-04.2.1.6,
1 - количество ДГУ в составе электростанции;
F - заводское обозначение производителя (FPT) и модели ДГУ - GE F32 30МА;
30 - мощность ДГУ (кВА);
04 - номинальное напряжение - 0,4 кВ;
2 - степень автоматизации;
1 - щит автоматического ввода резерва находится внутри контейнера;
6 - длина контейнера, м.
Автоматизированная электростанция капотного исполнения (АЭСК)
Пример: АЭСК F130-04.2.1.2:
F130 - модель ДГУ - GS NEF 130 МА, мощность - 130 кВА;
04 - номинальное напряжение - 0,4 кВ;
2 - степень автоматизации;
1 - Щит АВР поставляется в составе станции, но расположен отдельно;
2 - Дизельный электроагрегат расположен в шумопоглощающем кожухе.

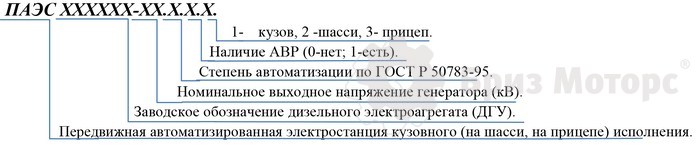

Передвижная автоматизированная электростанция кузовного исполнения (на прицепе, шасси)
Пример: ПАЭС F130-04.2.1.2, где:
F130 - модель ДГУ - GS NEF 130 МА;
130 - мощность (кВА);
04 - номинальное напряжение ( кВ);
2 - степень автоматизации;
1 - АВР находится в составе станции;
2 - станция установлена на шасси (автомобилей КАМАЗ, МАЗ, УРАЛ, ГАЗ).

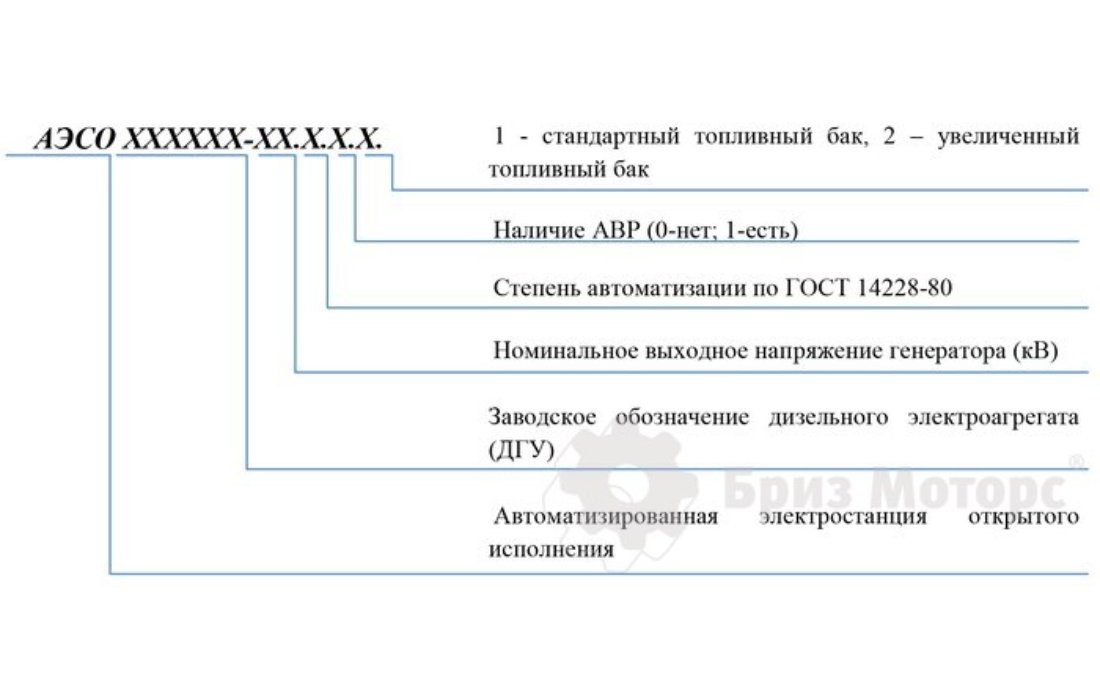

Автоматизированные электростанции открытого исполнения (АЭСО)
Пример: АЭСО F30-04.2.1.1:
F - модель ДГУ - GE F32 30МА;
30 - мощность ДГУ (кВА);
04 - номинальное напряжение - 0,4 кВ;
2 - степень автоматизации;
1 - щит АВР находится в составе станции, но расположен отдельно.
1- топливный бак стандартный.
Условные обозначения блока оператора управления электростанцией
Пример: БОУЭ К6.1.2.1.0.1:
БОУЭ - блок оператора управлением электростанцией.
К6 - контейнер длиной 6 м.
1 - одно помещение;
2 - два пульта управления.
1 - предусмотрена параллельная работа электростанций.
0 - АВР не предусмотрен.
1 - Щит сборных шин присутствует.
