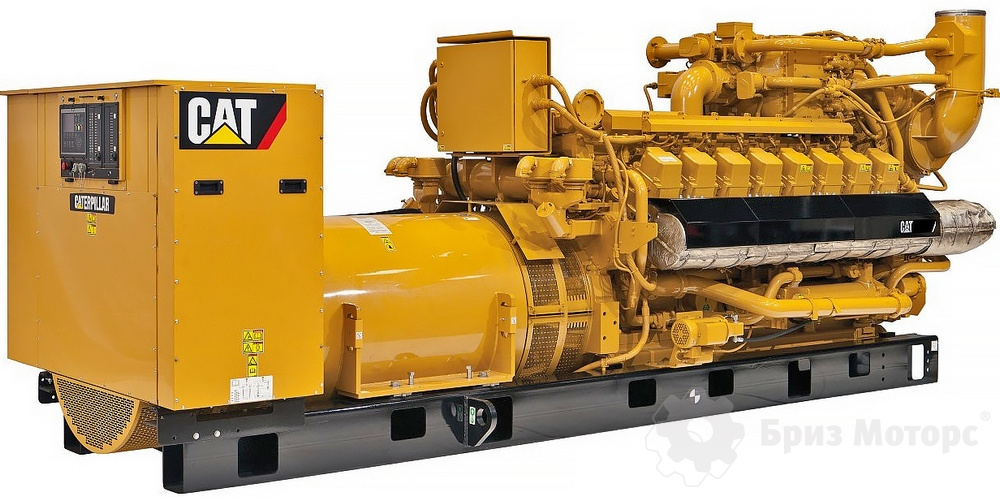

Дизельная электростанция Caterpillar 3516 TA (1 600 кВт)
Дизельная электростанция Caterpillar 3516 TA (1 600 кВт)
Дизельная электростанция (генератор) 3516 TA (США) номинальной мощностью 1600 кВт имеет двигатель Caterpillar 3516B HD объемом 78 л, генератор Caterpillar SR4B, бак 1000, 3000 или 5000 л.| Электростанцию Caterpillar 3516 TA выгодно купить, если вы готовы переплатить миллионы рублей за бренд Caterpillar. Аналогичная ДЭС SP.2000 - Perkins (двигатель Perkins 4016TAG2A, генератор Leroy Somer), под итальянским брендом CTM, стоит 0 рублей. Сравнить характеристики >>> | |
| Номинальная мощность электростанции (кВт) | 1600 |
| Двигатель | |
| Производитель двигателя | Caterpillar |
| Модель двигателя | 3516 TA |
| Количество и размещение цилиндров | 16, V-образное |
| Тип впуска | Турбированный с охлаждением |
| Максимальная мощность двигателя, кВт | 2145 |
| Частота вращения, об/мин | 1500 |
| Охлаждение | жидкостное |
| Объем двигателя (л) | 69 |
| Объём масляной системы, л | 416 |
| Удельный расход топлива, л/кВт*ч | 0.275 |
| Расход топлива при 50% нагрузке, л/час | 250.4 |
| Расход топлива при 75% нагрузке, л/час | 375.4 |
| Расход топлива при 80% нагрузке | 500.40 |
| Расход топлива при 100% нагрузке, л/час | 500.4 |
| Генератор | |
| Производитель генератора | Caterpillar |
| Модель генератора | SR4B |
| Тип генератора | Синхронный |
| Стабильность выходного напряжения, % | 1 |
| Стабильность выходной частоты, % | 1 |
| Класс защиты | IP 23 |
| Габариты и вес (открытое исполнение) | |
| Габариты, мм - открытое | 6227x2546x2545 |
| Масса, кг - открытая | 16250 |
| Описание Caterpillar 3516 TA в PDF | |
Воздушный фильтр с двойным фильтрующим элементом.
Сервисный индикатор.
Турбонагнетатель воздуха (по два на каждую сторону).
Промежуточный охладитель наддувочного воздуха.
Радиатор. Вентилятор.
Охладитель обратного топлива.
Помпа охлаждающей жидкости рубашки охлаждения, с приводом от двигателя.
Помпа охлаждающей жидкости охладителя воздуха, с приводом от двигателя.
Подогреватель антифриза электрический с помпой, 220В.
Термостаты в термостатной коробке.
Клапан слива охлаждающей жидкости.
Датчик уровня охлаждающей жидкости.
Охлаждающая жидкость СAT ELC с повышенным сроком эксплуатации
Сухой выхлопной коллектор
Турбины. Компенсаторы тепловых расширений.
Фланец системы газовыхлопа.
Колено системы газовыхлопа.
Глушитель системы газовыхлопа, степень
шумоглушения – 45 дБ, LH45-NB400-SP1.
Фильтры тонкой очистки топлива. Фильтр водоотделитель.
Ручной топливоподкачивающий насос.
Гибкие топливные шланги и трубопроводы
Генератор Бесщеточный, синхронный, двухподшипниковый.
Возбуждение на постоянных магнитах.
Регулятор статизма.
Автоматический цифровой регулятор напряжения.
Термостат антиконденсатного подогрева обмоток генератора.
Токовые трансформаторы дифференциальной защиты.
Защита по IP23. Изоляция класса H.
Регулятор оборотов Электронный ADEM3
Монтажная система Пружинные виброизоляционные опоры. Стальная рама.
ПАНЕЛЬ УПРАВЛЕНИЯ EMCP II+ CATERPILLAR
Панель управления с рабочим напряжением 24 В постоянного тока.
Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.
Запираемая дверца на петлях.
Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.
Подсветка панели.
Автоматическое управление запуском и остановом. Реостат регулировки напряжения.
Надежная система дистанционного измерения параметров переменного тока.
Цифровые индикаторы: Частоты вращения; Наработки в часах; Давления масла;
Температуры охлаждающей жидкости; Напряжения постоянного тока;
Линейного напряжения, фазного напряжения, фазного тока (А);
Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности
Защитные устройства со световой индикацией для останова по причине:
Пониженного давления масла;
Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;
Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)
Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;
перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности
3 свободных светодиода для дополнительных индикаторов (программируемые)
3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров
ГЕНЕРАТОР SR4B КОМПАНИИ CATERPILLAR
Тип - явнополюсный, бесщеточный, с системой
возбуждения с постоянными магнитами, со статическим регулированием
Схема соединения - . трехфазная, «звездой»
Класс защиты изоляции . Каплезащищенная, IP22 Изоляция:
- стандартная установка изоляция обмоток класса H,
в тропическом исполнении, износоустойчивая
Допустимое превышение максимальной частоты вращения Испытанного прототипа 150 % от номинальной Испытанной серийной модели . 125 % от номинальной
Форма напряжения - .искажения менее 5%
Нелинейные искажения. менее 5% суммарного значения
коэффициента нелинейных искажений
Коэффициент помех проводной связименее 50 Регулятор напряжения цифровой регулятор напряжения
с контролем по трем фазам, отвечает стандарту UL 508A
Точность регулировки напряжения . не хуже ±0,5%
(в стационарном режиме), не хуже ±1% (в диапазоне от холостого хода до полной нагрузки)
Усиление по напряжению.регулируемое для компенсации
потерь в электросети
Возможность включения на
параллельную работу - стандартная
