Caterpillar 3512A - Дизельная электростанция 1 020 кВт за 350 000 $

Дизельная электростанция Caterpillar 3512A (1 020 кВт)

Caterpillar 3512A (1 020 кВт) - дизельная электростанция на раме Caterpillar 3512A (1 020 кВт) - дизельная электростанция на раме
Мощность

Номинальная1275 кВА / 1020 кВт

Резервная1402 кВА / 1122 кВт

Двигатель

Caterpillar 3512 TA

Вид исполнения:

Дизельная электростанция Caterpillar 3512A (1 020 кВт)

Дизельная электростанция (генератор) 3512A (США) номинальной мощностью 1020 кВт имеет двигатель Caterpillar 3512 TA объемом 51.8 л, генератор Caterpillar SR4B, бак 1000 л.
Электростанцию Caterpillar 3512A выгодно купить, если вы готовы переплатить 8 871 366 рублей за бренд Caterpillar. Аналогичная ДЭС C.1260 - Cummins (двигатель Cummins KTA50G3, генератор Leroy Somer), под итальянским брендом CTM, стоит 14 761 964 рублей. Сравнить характеристики >>>
Номинальная мощность электростанции (кВт)1020
Двигатель
Производитель двигателяCaterpillar
Модель двигателя3512 TA
Количество и размещение цилиндров12, V-образное
Тип впускаТурбированный с охлаждением
Максимальная мощность двигателя, кВт1610
Частота вращения, об/мин1500
Охлаждениежидкостное
Объем двигателя (л)51.8
Объём масляной системы, л335
Удельный расход топлива, л/кВт*ч0.293
Расход топлива при 50% нагрузке, л/час147
Расход топлива при 75% нагрузке, л/час209
Расход топлива при 100% нагрузке, л/час271
Генератор
Производитель генератораCaterpillar
Модель генератораSR4B
Тип генератораСинхронный
Стабильность выходного напряжения, %1
Стабильность выходной частоты, %1
Класс защитыIP 23
Габариты и вес (открытое исполнение)
Габариты, мм - открытое5237x2092x2529
Масса, кг - открытая12398
Описание Caterpillar 3512A в PDF
Техническое описание Caterpillar 3512A

Воздухоочиститель модульной конструкции с одним фильтрующим элементом для нормального режима работы с индикатором запыленности.

Насос рубашки охлаждения.

Насос контура охлаждения наддувочного воздуха*. Радиатор, рассчитанный на работу при температуре окружающего воздуха 43ºС.

Вентилятор радиатора и его привод с защитными кожухами. Дренажная линия с краном для слива охлаждающей жидкости.

Датчик уровня охлаждающей жидкости.

Устройство предупреждения о низком уровне охлаждающей жидкости и выключения двигателя

Устройство предупреждения о повышенной температуре охлаждающей жидкости и отключения двигателя

Выпускной коллектор

Фланец на выходе/выходах выполнен в соответствии со стандартом ANSI.

Фильтры тонкой очистки топлива. Охладитель обратного топлива Ручной насос для прокачки топлива.

Гибкие топливные шланги и трубопроводы

Трехфазный, бесщеточный, со статическим регулированием Возбудитель с постоянным магнитом

Цифровой регулятор напряжения с трехфазным регулированием

Электроизоляция класса H Подъем температуры класса F Концевая заделка шин Детекторы температуры обмотки

Нагревательные элементы, препятствующие конденсации влаги.

Электронный, работающий в изохронном режиме

EMCP II+ (установлена на генераторе и обращена к его задней части)

Смазочное масло.

Шестеренчатый насос смазочного масла. Встроенный маслоохладитель смазочного масла.

Масляный фильтр, наливная горловина и щуп для измерения уровня масла.

Маслосливной патрубок с краном Система эвакуации картерных газов

Балки, выполненные из конструкционной стали (330 мм). Пружинные виброамортизаторы (поставляются в разобранном виде)

Электростартер(ы), 24 В Зарядочный генератор, 45 А

Аккумуляторные батареи со стойкой и кабелями Выключатель массы аккумуляторных батарей

Панель управления с рабочим напряжением 24 В постоянного  тока.

Пылезащищенный корпус, отвечающий требованиям стандартов NEMA 1 и IP23.

Запираемая дверца на петлях.

Установлена коммутационная коробка генератора. Единая точка для подключения разъема заказчика. Отвечает стандарту UL 508A.

Подсветка панели.

Автоматическое управление запуском и остановом. Реостат регулировки напряжения.

Надежная система дистанционного измерения параметров переменного тока.

Цифровые индикаторы:

  • Частоты вращения;
  • Наработки в часах;
  • Давления масла;
  • Температуры охлаждающей жидкости;
  • Напряжения постоянного тока;
  • Линейного напряжения, фазного напряжения, фазного тока (А);
  • Частоты (Гц), кВт, кВА, кВА реактивных, кВт-ч, % кВт, коэффициента мощности

Защитные устройства со световой индикацией для останова по причине:

  • Пониженного давления масла;
  • Повышенной температуры охлаждающей жидкости; Превышения максимально допустимой частоты вращения; Аварии;
  • Невозможности запуска (при превышении заданного количества циклов прокручивания двигателя при запуске)

Программируемые функции релейной защиты при: пониженном или повышенном напряжении; пониженной или повышенной частоте тока; обратной мощности;

перегрузке по току (фазовому и суммарному) Программно-задаваемый уровень мощности

3 свободных светодиода для дополнительных индикаторов (программируемые)

3 свободных входа для подключения дополнительных сигнализаторов или подачи сигналов от датчиков для аварийной остановки по отклонению от заданных параметров

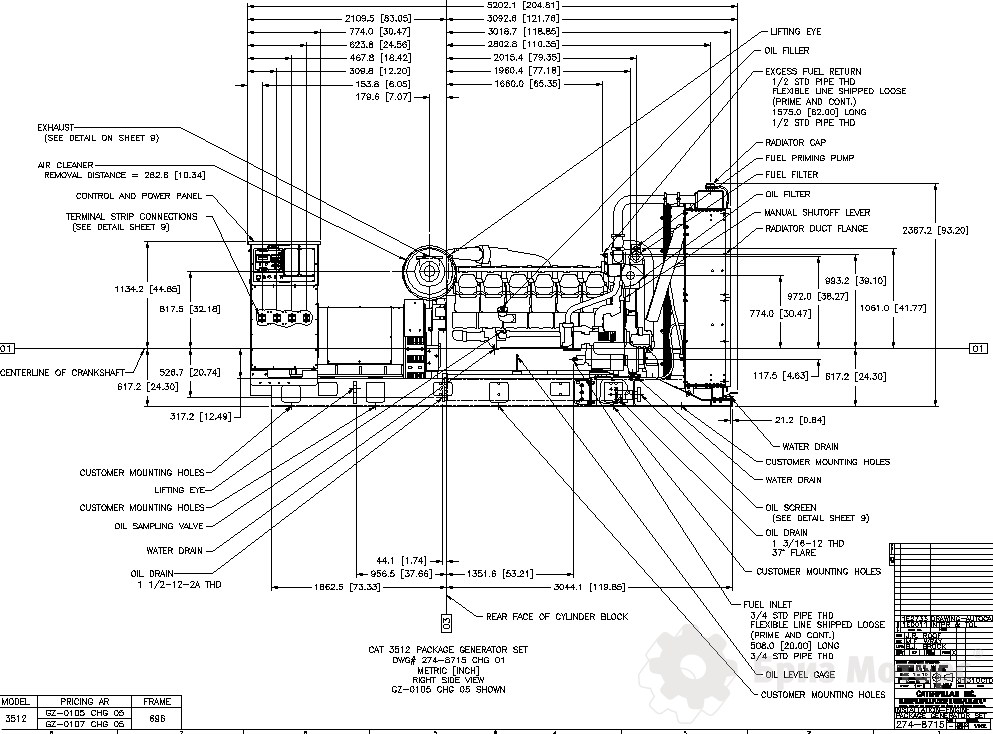

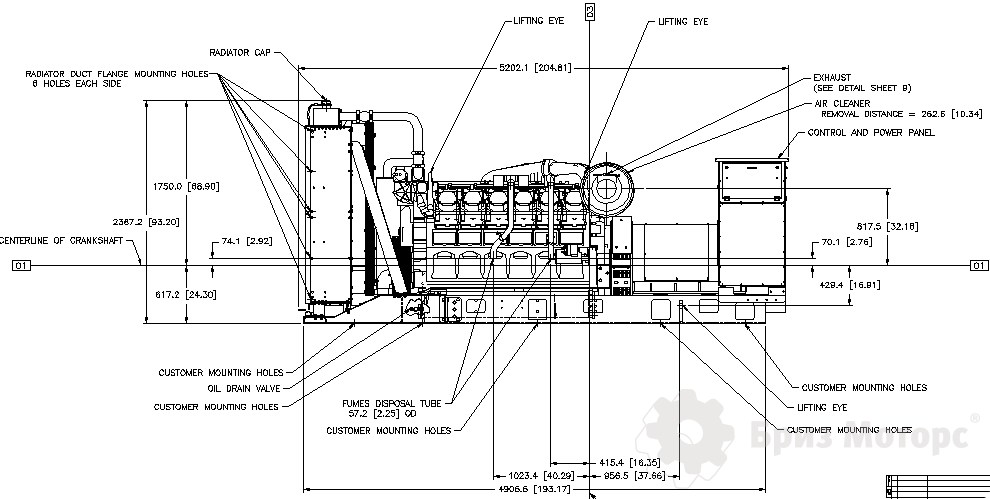

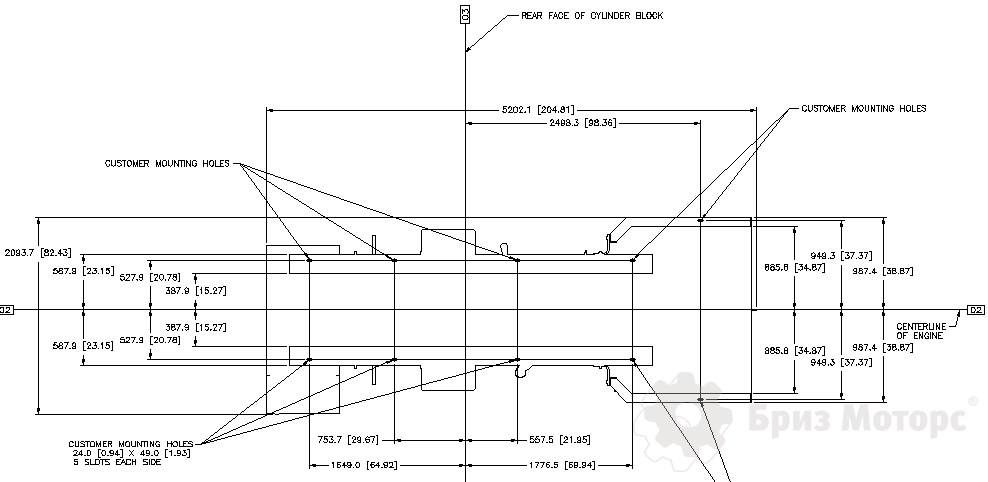

Чертеж Caterpillar 3512A (1020 кВт)

Caterpillar 3512A (1020 кВт) Бриз Моторс
Caterpillar 3512A (1020 кВт)
Caterpillar 3512A (1020 кВт) Бриз Моторс
Caterpillar 3512A (1020 кВт) Бриз Моторс

Система охлаждения

  • Температура окружающего воздуха 43 ºС
  • Сопротивление радиатора воздушному потоку от вентилятора 0.12 кПа
  • Вместимость системы охлаждения двигателя, без радиатора 156.8 л

Система выхлопа

  • Расход воздуха горения на входе 93.9 м3/мин
  • Температура газов в выхлопной трубе 452 ºС
  • Расход выхлопных газов 237.8 м3/мин
  • Типоразмер двух выпускных фланцев (внутренний диаметр) 203.0 мм
  • Максимально допустимое противодавление в системе выхлопа 6.7 кПа

Отвод тепла

  • Отвод тепла к охлаждающей жидкости (суммарный) 633 кВт
  • Отвод тепла в выхлоп (суммарный) 1046 кВт
  • Отвод тепла от двигателя в атмосферу 116 кВт
  • Отвод тепла от генератора в атмосферу 46.82 кВт

Генератор переменного тока

  • Пусковая характеристика при 30-процентном падении напряжения 2258 кВА
  • Типоразмер генератора 696
  • Повышение температуры 105 ºС
