Бюджетные дизельные электростанции серии АД -Т400
«Бриз Моторс» предлагает для заказчиков, которые имеют ограниченный бюджет и хотят сэкономить на качестве, дешевые дизельные электростанции российского производства. Дизель-генераторные установки серии «ТСС Стандарт» предназначены для использования в качестве резервного и основного источника электрической энергии трехфазного тока напряжением 230 и 400 В. Дизельные двигатели генераторных установок серии «ТСС Стандарт» жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом, частота вращения коленчатого вала 1 500 об/мин.
Двигатели «ТСС Дизель» производятся на принципах ODM-контракта в Китае. Гарантия - 3 года либо 2000 моточасов, в зависимости от того, что раньше наступит, а моторесурс до первой переборки у этих моделей составляет 13000 часов. В разработке конструкций двигателей, объединённых в линейку «ТСС Дизель» приняли участие инжиниринговые компании FEW (Германия) и AVL (Австрия).

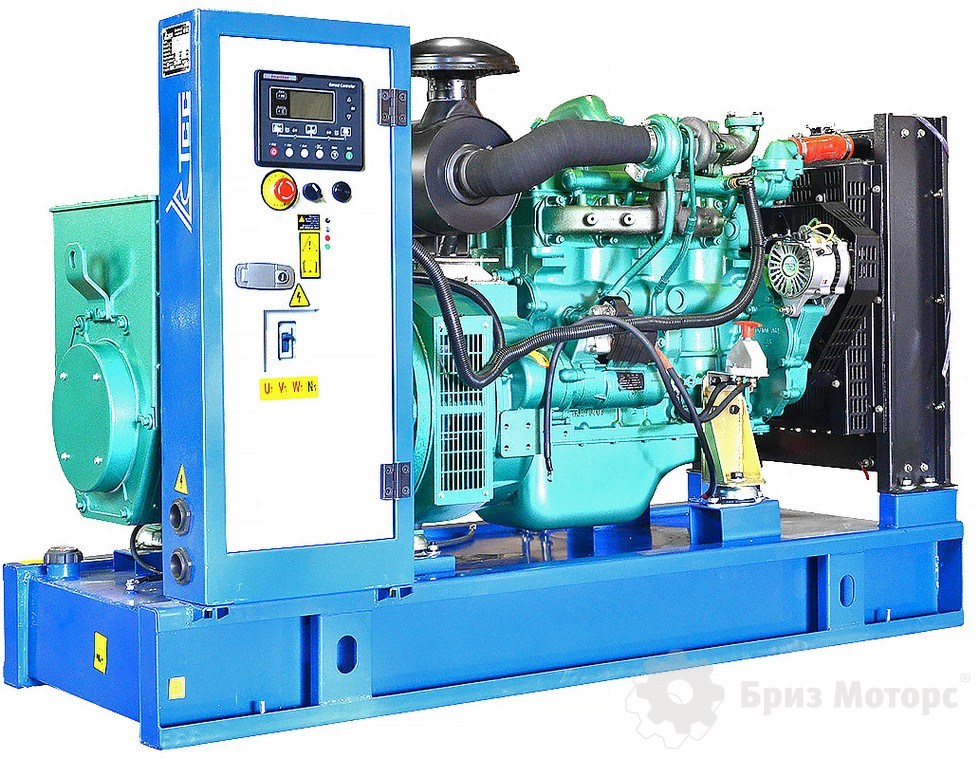

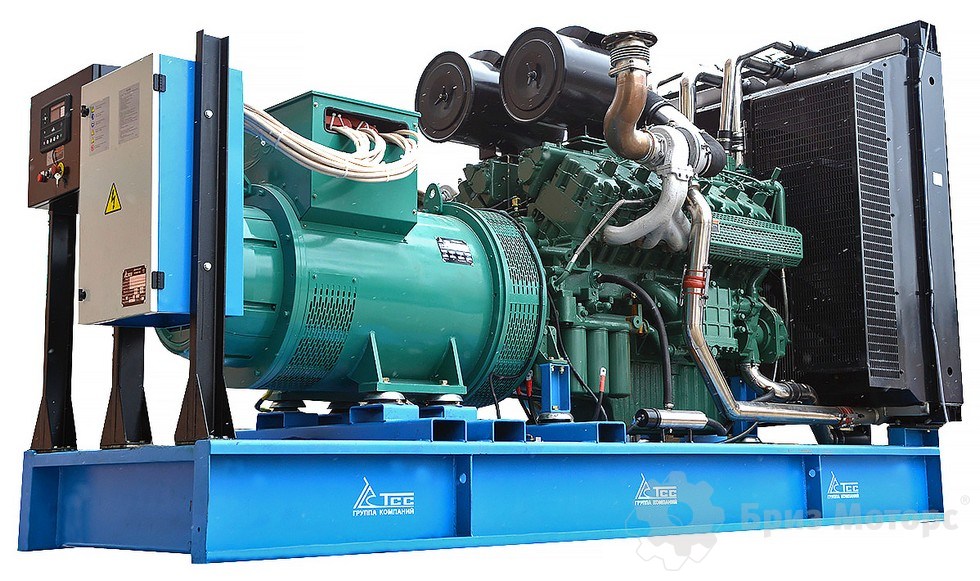

Электростанции АД на раме (открытое исполнение, I степень автоматизации)
|
Наименование |
Мощн., кВт |
Цена, $ |
Двигатель |
Генератор |
Емкость бака, л |
Расход, л/ч, 75% |
Масса, кг |
|
АД-40С-*РМ19 |
40 |
6 880 |
TDK 56 4LT |
TSS-SA-40 |
110 |
8,1 |
820 |
|
АД-50С-*РМ11 |
50 |
7 520 |
TDK 66 4LT |
TSS-SA-50 |
190 |
10,1 |
960 |
|
АД-50С-*РМ19 |
50 |
7 360 |
TDK 66 4LT |
TSS-SA-50 |
125 |
10,1 |
1000 |
|
АД-60С-*РМ11 |
60 |
8 560 |
TDK 84 6LT |
TSS-SA-60 |
320 |
12,1 |
1 200 |
|
АД-60С-*РМ11 |
60 |
7 730 |
TDK 66 4LT |
TSS-SA-60 |
320 |
12,1 |
1 200 |
|
АД-60С-*РМ19 |
60 |
7 610 |
TDK 66 4LT |
TSS-SA-60 |
125 |
12,1 |
1 100 |
|
АД-70С-*РМ11 |
70 |
9 080 |
TDK 84 6LT |
TSS-SA-70 |
320 |
14,2 |
1 200 |
|
АД-80С-*РМ11 |
80 |
9 480 |
TDK 100 6LT |
TSS-SA-80 |
320 |
16,2 |
1 250 |
|
АД-90С-*РМ19 |
90 |
9 860 |
TDK 100 6LT |
TSS-SA-90 |
260 |
18,2 |
1 270 |
|
АД-100С-*РМ11 |
100 |
10 660 |
TDK 132 6LT |
TSS-SA-100 |
320 |
19,5 |
1 300 |
|
АД-100С-*РМ19 |
100 |
10 090 |
TDK 110 6LT |
TSS-SA-100 |
260 |
20 |
1 300 |
|
АД-120С-*РМ11 |
120 |
11 060 |
TDK 132 6LT |
TSS-SA-120 |
350 |
25 |
1 350 |
|
АД-120С-*РМ19 |
120 |
10 999 |
TDK 132 6LT |
TSS-SA-120 |
260 |
25 |
1 370 |
|
АД-150С-*РМ19 |
150 |
13 790 |
TDK 170 6LT |
TSS-SA-150 |
290 |
29,6 |
1 650 |
|
АД-160С-*РМ11 |
160 |
19 320 |
TDH 192 6LTE |
TSS-SA-160 |
430 |
32 |
1 950 |
|
АД-200С-*РМ11 |
200 |
20 610 |
TDK 260 6LTE |
TSS-SA-200 |
590 |
37,5 |
2 300 |
|
АД-250С-*РМ11 |
250 |
26 220 |
TDK 288 6LTE |
TSS-SA-250 |
760 |
49,1 |
2600 |
|
АД-300С-*РМ11 |
300 |
32 740 |
TDW 339 6LTE |
TSS-SA-300 |
810 |
64,8 |
2600 |
|
АД-320С-*РМ11 |
320 |
35 560 |
TDW 353 6LTE |
TSS-SA-320 |
800 |
66,3 |
2650 |
|
АД-350С-*РМ11 |
350 |
42 140 |
TDS 405 12VTE |
TSS-SA-350 |
780 |
64,1 |
4500 |
|
АД-360С-*РМ11 |
360 |
42 470 |
TDS 405 12VTE |
TSS-SA-360 |
780 |
65,9 |
4600 |
|
АД-400С-*РМ11 |
400 |
44 590 |
TDS 459 12VTE |
TSS-SA-400 |
750 |
73,3 |
4520 |
|
АД-450С-*РМ11 |
450 |
48 440 |
TDS 505 12VTE |
TSS-SA-450 |
750 |
82,4 |
4900 |
|
АД-500С-*РМ11 |
500 |
58 680 |
TDW 562 12VTE |
TSS-SA-500 |
1700 |
92,9 |
4650 |
|
АД-500С-*РМ11 |
500 |
52 880 |
TDS 555 12VTE |
TSS-SA-500 |
800 |
87,5 |
5000 |
|
АД-550С-*РМ11 |
550 |
68 410 |
TDW 588 12VTE |
TSS-SA-550 |
1150 |
106 |
4600 |
|
АД-580С-*РМ11 |
580 |
71 700 |
TDW 618 12VTE |
TSS-SA-600 |
1200 |
111,8 |
4600 |
|
АД-600С-*РМ11 |
600 |
89 430 |
TDW 682 12VTE |
TSS-SA-600 |
1352 |
114,1 |
4900 |
|
АД-640С-*РМ11 |
640 |
93 230 |
TDW 682 12VTE |
TSS-SA-640 |
1352 |
121,7 |
5000 |
|
АД-720С-*РМ11 |
720 |
105 000 |
TDW 820 12VTE |
TSS-SA-720 |
1624 |
143 |
5650 |
|
АД-760С-*РМ11 |
760 |
108 440 |
TDW 820 12VTE |
TSS-SA-760 |
1624 |
152,3 |
5700 |
|
АД-800С-*РМ11 |
800 |
120 200 |
TDW 880 12VTE |
TSS-SA-800 |
1000 |
162 |
|
|
АД-800С-*РМ11 |
800 |
134 700 |
TDJ 882 12VT |
TSS-SA-800 |
- |
146 |
12000 |
|
АД-900С-*РМ11 |
900 |
155 530 |
TDJ 1000 12VT |
TSS-SA-900 |
- |
164 |
13000 |

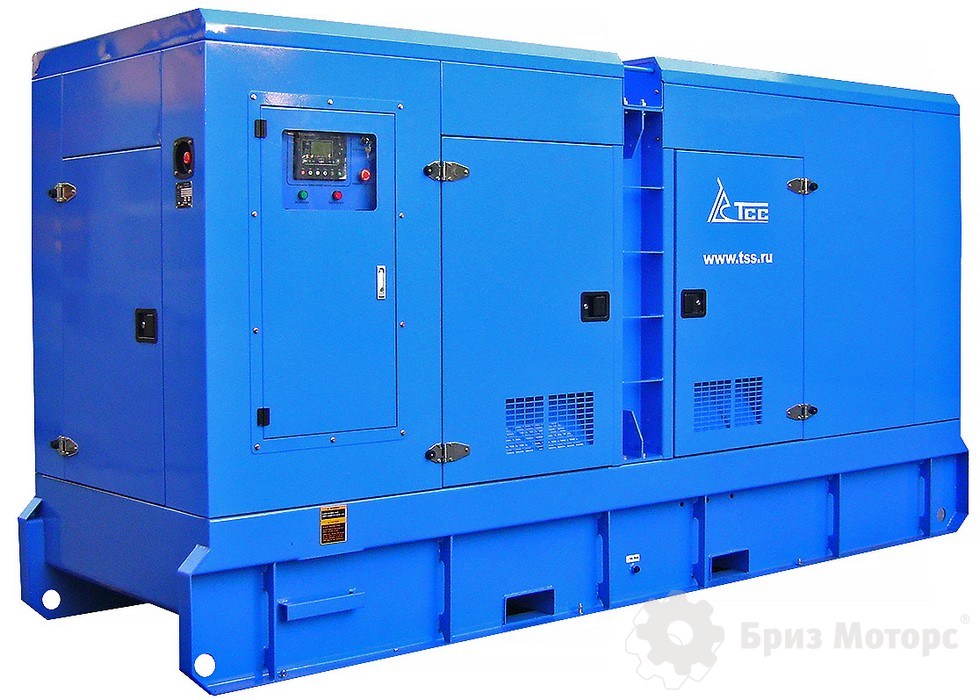

Электростанции ТСС в кожухе, I степень автоматизации
|
Наименование |
Мощность, кВт |
Цена, $ |
Двигатель |
Генератор |
Емкость бака, л |
Расход, л/ч, 75% |
Масса, кг |
|
АД-40С-*РКМ19 |
40 |
8 270 |
TDK 56 4LT |
TSS-SA-40 |
160 |
8,1 |
1 100 |
|
АД-50С-*РКМ11 |
50 |
8 890 |
TDK 66 4LT |
TSS-SA-50 |
168 |
10,1 |
1 145 |
|
АД-50С-*РКМ19 |
50 |
8 880 |
TDK 66 4LT |
TSS-SA-50 |
175 |
10,1 |
1 200 |
|
АД-60С-*РКМ11 |
60 |
9 010 |
TDK-N 66 4LT |
TSS-SA-60 |
280 |
12,1 |
1 400 |
|
АД-60С-*РКМ19 |
60 |
9 150 |
TDK 66 4LT |
TSS-SA-60 |
175 |
12,1 |
1 300 |
|
АД-70С-*РКМ11 |
70 |
10 830 |
TDK 84 6LT |
TSS-SA-70 |
280 |
14,2 |
1 450 |
|
АД-80С-*РКМ11 |
80 |
11 240 |
TDK 100 6LT |
TSS-SA-80 |
280 |
16,2 |
1 500 |
|
АД-90С-*РКМ19 |
90 |
11 870 |
TDK 100 6LT |
TSS-SA-90 |
350 |
18,2 |
1 550 |
|
АД-100С-*РКМ11 |
100 |
12 370 |
TDK 132 6LT |
TSS-SA-100 |
290 |
19,5 |
1 600 |
|
АД-100С-*РКМ19 |
100 |
12 380 |
TDK 110 6LT |
TSS-SA-100 |
350 |
20 |
1 610 |
|
АД-120С-*РКМ11 |
120 |
12 770 |
TDK 132 6LT |
TSS-SA-120 |
320 |
25 |
2 000 |
|
АД-120С-*РКМ19 |
120 |
13 390 |
TDK 132 6LT |
TSS-SA-120 |
350 |
25 |
2 000 |
|
АД-150С-*РКМ19 |
150 |
16 690 |
TDK 170 6LT |
TSS-SA-150 |
400 |
29,6 |
2 050 |
|
АД-160С-*РКМ11 |
160 |
22 470 |
TDH 192 6LTE |
TSS-SA-160 |
430 |
32 |
2 330 |
|
АД-200С-*РКМ11 |
200 |
22 590 |
TDK 260 6LTE |
TSS-SA-200 |
600 |
37,5 |
3 300 |
|
АД-250С-*РКМ11 |
250 |
29 840 |
TDK 288 6LTE |
TSS-SA-250 |
750 |
49,1 |
3200 |
|
АД-300С-*РКМ11 |
300 |
39 220 |
TDW 339 6LTE |
TSS-SA-300 |
810 |
64,8 |
3650 |
|
АД-320С-*РКМ11 |
320 |
43 140 |
TDW 353 6LTE |
TSS-SA-320 |
900 |
66,3 |
4800 |
|
АД-400С-*РКМ11 |
400 |
56 420 |
TDS 459 12VT |
TSS-SA-400 |
950 |
73,3 |
5500 |
|
АД-450С-*РКМ11 |
450 |
69 150 |
TDS 505 12VT |
TSS-SA-450 |
995 |
82,4 |
5600 |
Блоки АВР
|
Наименование |
Габариты |
Цена |
|
Блок АВР 8-24кВт (63А) |
400х500х200 |
737 |
|
Блок АВР 30-50кВт (100А) |
400х500х200 |
737 |
|
Блок АВР 60кВт (125А) |
400х500х200 |
821 |
|
Блок АВР 70-80кВт (160А) |
700х600х200 |
856 |
|
Блок АВР 90-120кВт (250А) |
700х600х200 |
968 |
|
Блок АВР 150кВт (300А) |
700х600х200 |
1 080 |
|
Блок АВР 200кВт (400А) |
900х600х280 |
1 416 |
|
Блок АВР 250-320кВт (630А) |
900х600х280 |
1 704 |
|
Блок АВР 350-400кВт (800А) |
900х800х350 |
2 250 |
|
Блок АВР 450-500кВт (1000А) |
900х800х350 |
4 581 |
|
Блок АВР 600кВт (1250А) |
1200х800х280 |
7 465 |
|
Блок АВР 650кВт (1600А) |
1200х800х280 |
7 745 |
|
Блок АВР 800-1000кВт (2000А) |
1600х800х400 |
11 909 |
|
Блок АВР 1200-1600кВт (3200А) |
1800х1000х600 |
12 320 |
Синхронизация ДГУ с блоком ATS
|
Наименование |
Цена |
|
Синхронизация для ДГУ 2х100-150 кВт |
9 500 |
|
Синхронизация для ДГУ 2х200 кВт |
10 200 |
|
Синхронизация для ДГУ 2х250 кВт |
10 600 |
|
Синхронизация для ДГУ 2х300 кВт |
10 900 |
|
Синхронизация для ДГУ 2х350-400 кВт |
13 200 |
|
Синхронизация для ДГУ 2х450-500 кВт |
17 000 |
|
Синхронизация для ДГУ 2х600 кВт |
25 200 |
|
Синхронизация для ДГУ 3х100 кВт |
14 000 |
|
Синхронизация для ДГУ 3х150 кВт |
14 600 |
|
Синхронизация для ДГУ 3х200 кВт |
15 300 |
|
Синхронизация для ДГУ 3х250 кВт |
19 400 |
|
Синхронизация для ДГУ 3х300 кВт |
21 400 |
|
Синхронизация для ДГУ 3х350-400 кВт |
22 550 |
|
Наименование |
Цена |
|
Система подкачки масла |
50 000 |
|
Система подкачки диз. топлива |
33 500 |
|
Дополнительный топливный бак в 500 л. |
18 600 |
|
Дополнительный топливный бак в 800 л. |
25 000 |
|
Дополнительный топливный бак в 1000 л. |
28 500 |
|
Дополнительный топливный бак в 1500 л. |
34 000 |
|
Дополнительный топливный бак в 2000 л. |
40 000 |
|
Система подзарядки АКБ |
6 000 |
|
ПЖД с комплектом для установки TSS-Diesell 30кВт до 600кВт |
36 000 |
Кожуха погодозащитные
|
Наименование |
Габариты |
Масса |
Цена, руб |
|
Кожух для станций до 30кВт |
1750 х 940 х 1100 |
133 |
39 000 |
|
Кожух для станций до 60кВт |
2200 х 1050 х 1500 |
206 |
50 300 |
|
Кожух для станций до 80кВт |
2400 х 1050 х 1500 |
236 |
57 700 |
|
Кожух для станций до 160кВт |
2750 х 1134 х 1860 |
261 |
72 000 |
|
Кожух для станций до 200кВт |
2910 х 1130 х 1600 |
285 |
73 400 |
|
Кожух для станций до 250кВт |
3100 х 1400 х 1700 |
387 |
94 800 |
|
Кожух для станций до 300кВт |
3400 х 1550 х 1800 |
408 |
99 600 |
|
Кожух для станций до 500кВт |
4000 х 2020 х 2020 |
526 |
141 600 |
Кожуха шумозащитные
|
Наименование |
Габариты |
Цена, Руб. |
|
Кожух шумозащитный для ММЗ 30-60 кВт |
2850 х 1040 х 1185 |
121 270 |
|
Кожух шумозащитный для ММЗ 80-100 кВт |
3150 х 1015 х 1280 |
141 370 |
Контейнеры "Север"
|
Наименование |
Цена, Руб. |
|
ПБК-3 (для ДГУ 30- 80 кВт) |
315 000 |
|
ПБК-3,5 (для ДГУ 30- 100 кВт) |
330 000 |
|
ПБК-4 (для ДГУ 80-200 кВт) |
350 000 |
|
ПБК-4,5 (для ДГУ 100-250 кВт) |
380 000 |
|
ПБК-5 (для ДГУ 100-300 кВт) |
400 000 |
|
ПБК-6 (для ДГУ до 350 кВт) |
440 000 |
|
ПБК-6 (для ДГУ 350-600 кВт) для ДГУ не выше 2300мм |
500 000 |
|
ПБК-6.5 (для ДГУ 400-800 кВт) для ДГУ высотой 2350мм |
520 000 |
|
ПБК-7 (для ДГУ 500-900 кВт) для ДГУ высотой 2350мм |
550 000 |
|
УБК-6 |
640 000 |
|
УБК-6 (высокий) |
680 000 |
|
УБК-9 |
940 000 |
|
УБК-12 |
1 020 000 |
|
ПБК-4,5 с доп. отсеком |
420 000 |
|
ПБК-6 с доп. отсеком |
490 000 |
|
ПБК-6,5 с доп. отсеком |
540 000 |
|
ПБК-7 с доп. отсеком |
590 000 |
|
УБК-6 с доп. отсеком |
680 000 |
|
УБК-9 с доп. отсеком |
980 000 |
|
УБК-12 с доп. отсеком |
1 060 000 |
